壹芯微生产的5N65是一款在中高压、中小功率开关电源领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了5A的连续电流处理能力，并凭借其较低的导通电阻（典型值0.93-2.5Ω@10V）、快速的开关速度和良好的雪崩耐量，成为反激式开关电源、功率因数校正（PFC）电路、电机驱动和DC-DC转换器等应用中的高性价比开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 5N65核心概览：参数、封装与特点

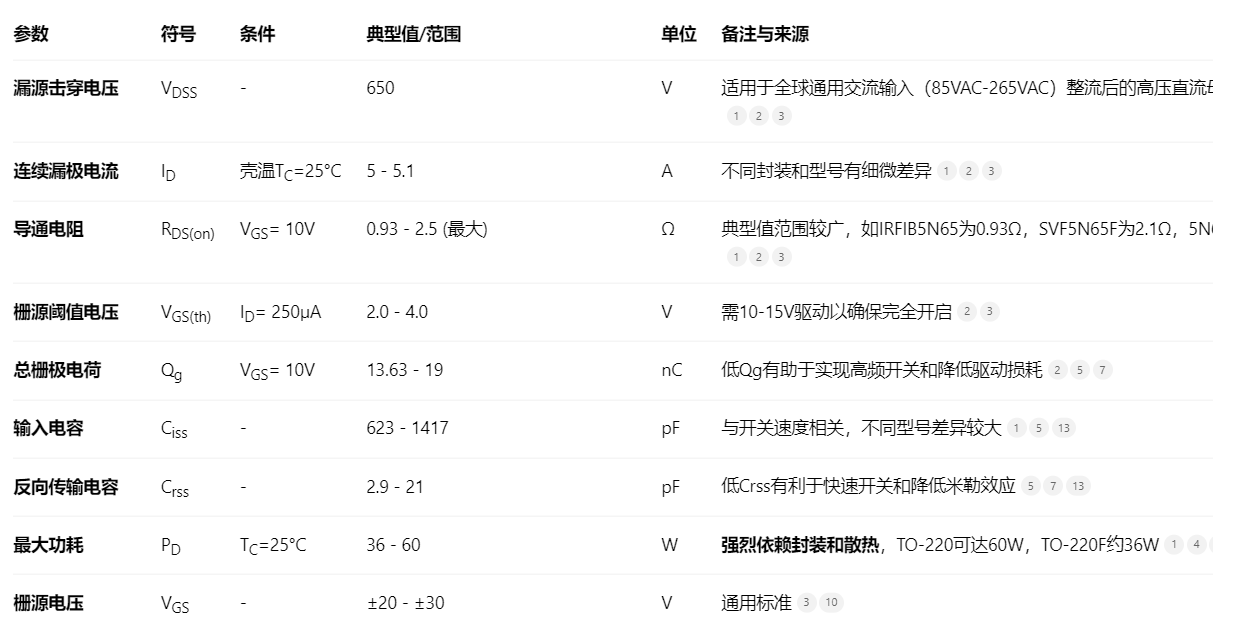

1. 关键电气参数（汇总）

壹芯微5N65是一个通用型号，主要规格范围如下：

参数解读：

高压与中小电流： 650V的耐压使其能够轻松应对全球通用交流输入（85VAC-265VAC）经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。5A的连续电流能力使其非常适合30W-80W级别的开关电源设计。

快速开关与低栅极电荷： 采用平面VDMOS或沟槽栅技术，具有低栅极电荷（Qg可低至13.63nC）和低反向传输电容（Crss可低至2.9pF），这有助于实现高频开关（几十kHz至百余kHz），从而减小变压器和滤波元件的体积，提升电源功率密度。

高可靠性特性： 多数型号通过了100%单脉冲雪崩能量测试，并具备提升的dv/dt能力，增强了在感性负载开关或雷击浪涌等异常情况下的鲁棒性。

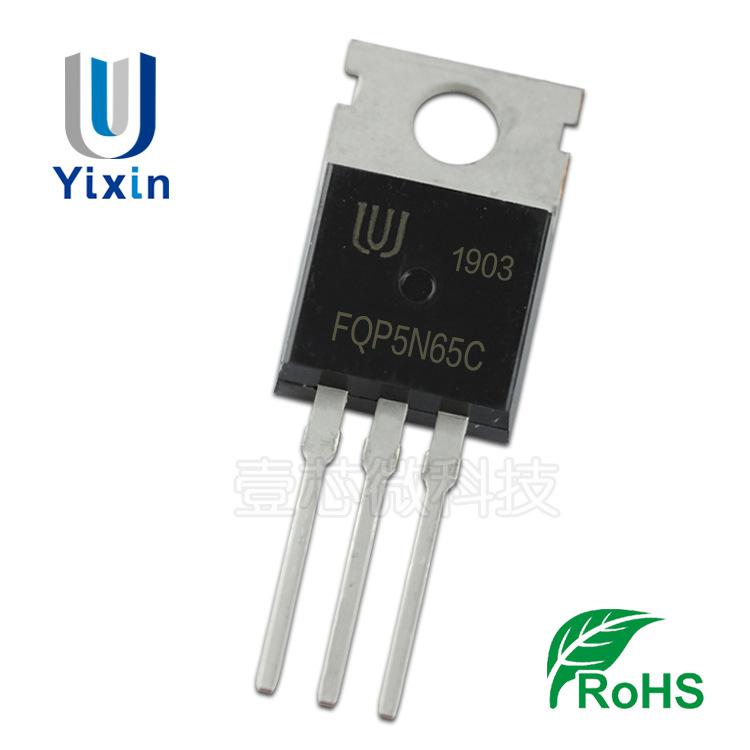

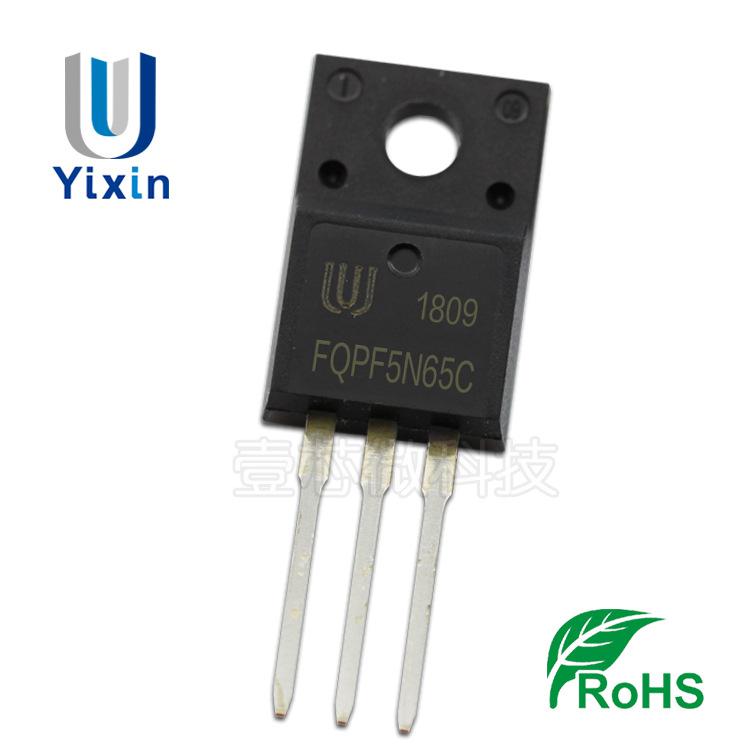

多样化封装： 提供TO-220（带金属背板，散热好）、TO-220F/TO-220F1（全塑封，自带绝缘，无需绝缘垫片）、TO-252 (DPAK)、TO-263 (D²Pak)、TO-251等多种封装，满足不同的绝缘、散热和安装空间需求。

应用广泛： 数据手册明确其适用于AC-DC开关电源（SMPS）、DC-DC转换器、PWM电机控制、高效DC-DC转换器、桥接电路、LED驱动、家用电器、逆变器和UPS系统等。

二、 典型应用电路解析

1. 反激式（Flyback）开关电源（主开关管）

在30W-60W的手机充电器、小功率适配器、机顶盒电源等离线式开关电源中，5N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus，约300-400V）。

5N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个小阻值采样电阻（如0.1-0.33Ω）接地，用于电流检测和过流保护。

PWM控制器（如UC384x、OB2263、AP8022系列）输出脉冲，通过栅极驱动电路控制5N65的开关。

工作阶段与设计要点：

导通阶段： 5N65导通，电能存储在变压器初级绕组中。

关断阶段： 5N65关断，变压器初级绕组产生的反电动势会形成很高的电压尖峰。必须在漏极和源极之间并联RCD吸收网络，以钳位电压尖峰，防止其超过650V的VDSS而击穿MOSFET。

驱动设计： 由于其阈值电压最高可达4V，为确保低导通电阻，栅极驱动电压推荐为12V-15V。驱动回路应短，并串联一个10-47Ω的栅极电阻以抑制振铃和调节开关速度。

2. 功率因数校正（PFC）升压电路（开关管）

在需要满足谐波标准（如IEC 61000-3-2）的50W以下电源中，5N65可用于临界导通模式（CrM）的PFC升压电路，作为主开关管。

电路原理：

5N65作为升压开关管，其源极（S） 接地，漏极（D） 连接升压电感和超快恢复二极管。

PFC控制器（如L6562、FAN7527）产生可变频率的PWM信号驱动5N65，使输入电流波形跟随输入电压波形，从而将功率因数提升至0.9以上。

3. LED恒流驱动电源

在30W-60W的LED球泡灯、筒灯、灯管驱动中，5N65可用于非隔离降压（Buck）或隔离式反激架构的初级侧开关。其高耐压和良好的开关特性有助于实现高功率因数、高效率和高可靠性。

4. 电机控制与桥式电路

在小型变频器、风扇调速器或电动工具中，5N65可用于构建半桥或全桥拓扑，进行PWM电机控制。其快速开关能力有助于实现高效的电机驱动。

三、 设计要点与注意事项

栅极驱动设计：

驱动电压与电流： 为确保5N65完全开启以发挥其低RDS(on)优势，必须提供12V-15V的驱动电压。其栅极电荷Qg约13-19nC，驱动芯片需能提供足够的峰值电流（通常需大于0.2A）以确保快速开关，降低开关损耗。

栅极保护： 栅源间必须并联10kΩ-100kΩ的泄放电阻，确保可靠关断。并联一个±15V~±18V的稳压管可有效防止ESD或电压振荡击穿栅氧化层。

散热设计至关重要：

功耗估算： 在反激电源中，损耗包括导通损耗（Pcond=IRMS² × RDS(on)）和开关损耗。以50W电源、初级电流有效值0.3A、RDS(on)=2.0Ω计算，导通损耗约0.18W。加上开关损耗，总功耗可能超过0.5W。

散热措施： 对于TO-220封装，在密闭空间或环境温度较高时，建议加装小型铝制散热片。对于TO-220F或TO-252等表面贴装封装，需在PCB上设计大面积铺铜和密集的散热过孔阵列，将热量快速传导至整个板层。

PCB布局以抑制电压尖峰和EMI：

功率回路最小化： 输入电容、变压器初级、5N65构成的高频功率环路面积必须最小化，走线短而粗，以减小寄生电感，从而抑制开关瞬间产生的电压尖峰。

吸收电路与驱动走线： RCD吸收电路必须紧靠5N65的漏极和源极引脚。栅极驱动走线应远离高dv/dt的开关节点（如变压器引脚），防止噪声耦合导致误触发。

雪崩能量与可靠性： 5N65通常具有较高的抗雪崩能力，这增强了其在漏感能量释放等异常情况下的生存能力。但在设计时，仍应通过合理的变压器设计、吸收电路和缓冲网络来避免MOSFET长期工作在雪崩状态。

四、 选型参考

壹芯微5N65主要定位于650V耐压、5A电流等级的中小功率高压开关场景。选型时需重点关注导通电阻RDS(on)、栅极电荷Qg、封装热阻以及是否需通过雪崩测试。

总结

5N65以其650V高耐压、5A电流能力、适中的导通电阻以及良好的快速开关特性，成为30W-80W级离线式开关电源、小功率PFC电路和电机控制的经典选择。成功应用的关键在于：提供充足（12-15V）的栅极驱动电压，实施有效的RCD吸收电路以抑制漏感尖峰，并进行合理的散热设计与高频功率回路PCB布局。通过遵循这些设计准则，并选择合适的壹芯微5N65系列，5N65能够为您的AC-DC电源或电机驱动项目提供一个可靠、高效且极具成本优势的高压开关解决方案。
