MM1W82贴片稳压二极管参数，MM1W82规格书，MM1W82引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W82,SOD-123封装

MM1W82 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

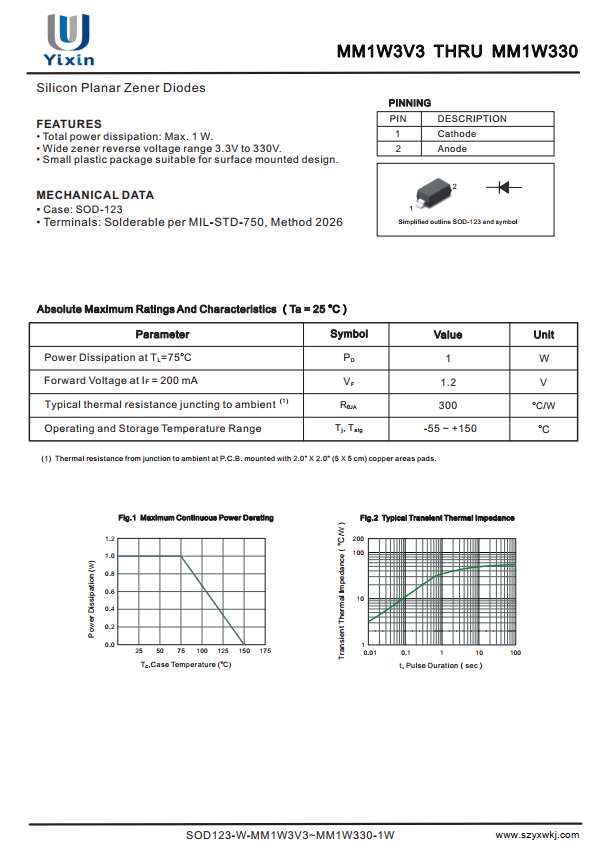

MM1W82 SOD-123封装引脚规格书参数如下：

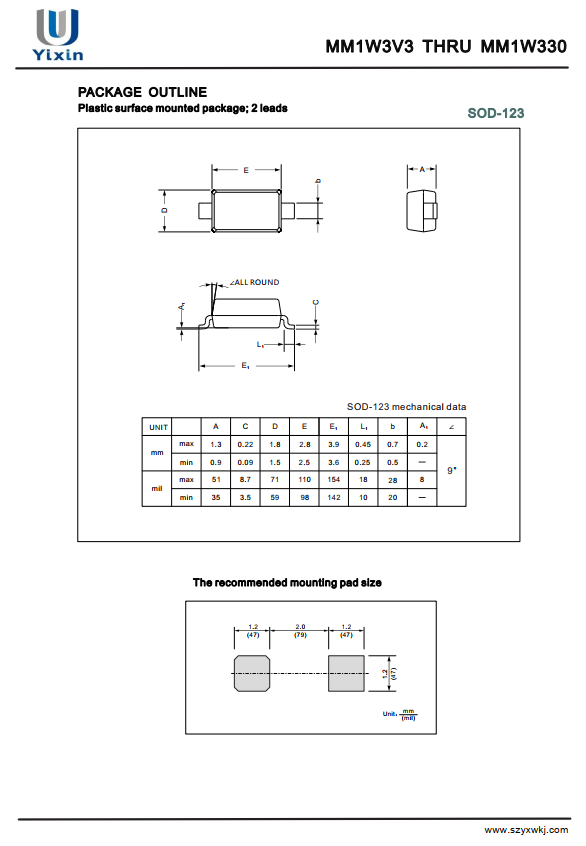

MM1W82 SOD-123封装尺寸如下：

MM1W82 是 MM1W 系列中的“高压极限”型号，标称稳压值高达 82V。它延续了该系列“电压越高、阻抗越大、电流越小”的物理规律，是专门为 72V 级高压工业系统 设计的最后一道过压防线。

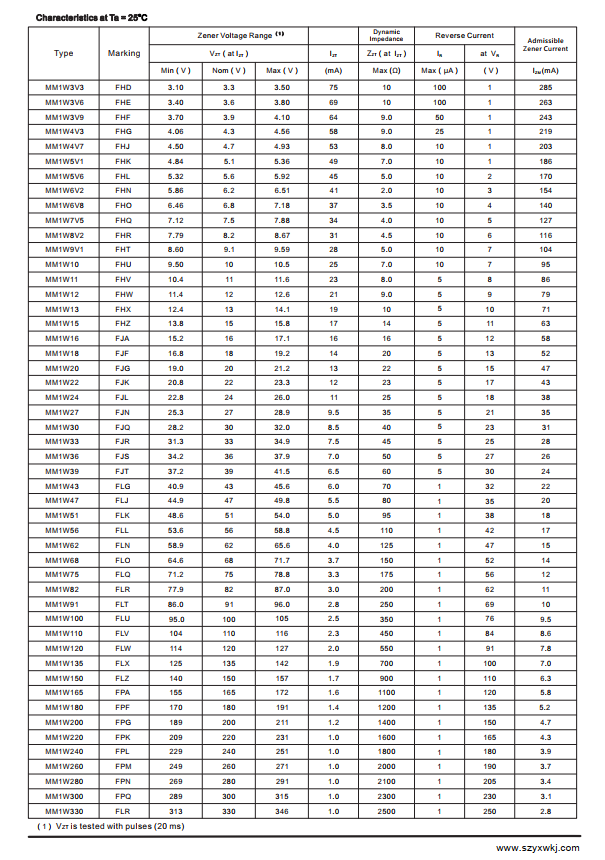

核心参数

标称稳压值Vz：82V 基准点

稳压范围Vz：77.9V ~ 87V 常见 ±5% 容差

最大耗散功率Pd：1W 环境温度 TL=75°C 时

测试电流Izt：3 mA 用于标定 Vz 和 Zzt

动态阻抗Zzt：≤ 200 Ω 在 Izt 下测得，阻抗极大

最大稳压电流Izm：≈ 11 mA 计算值：1W / 82V ≈ 12.2mA（需留余量）

反向漏电流Ir：≤ 1 µA 测试条件：Vr = 62V

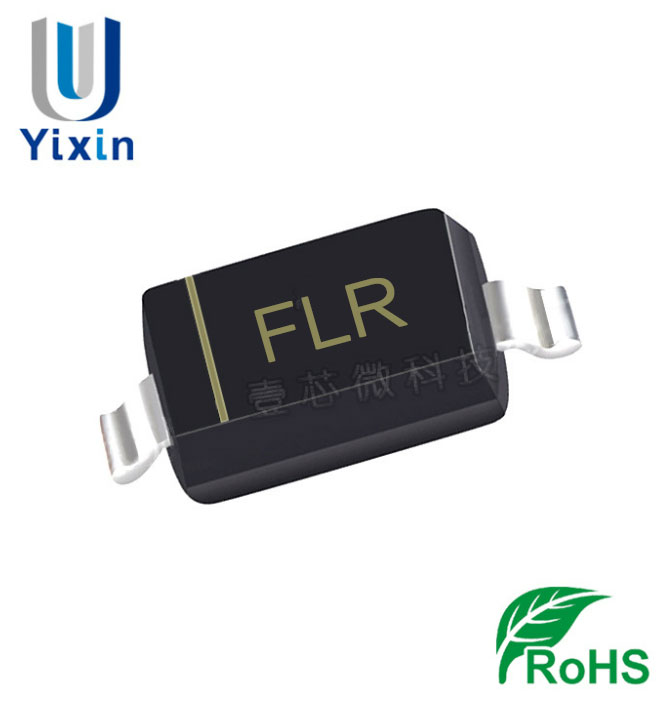

封装/印字：SOD-123FL / "FLR" 表面贴装

工作结温范围Tj：-55℃ ~ +150℃ 宽温工作范围

主要作用：72V 系统的“高压安全阀”

MM1W82 的 82V 高门槛决定了它只适用于特定的高压场景，不适用于 48V/60V 常规系统。

72V 通信电源过压保护 (OVP)

在工业控制、基站电源或某些 72V 直流母线 系统中，MM1W82 用于钳制异常高压（如浪涌）。当电压超过 82V 时，它迅速击穿，保护后级耐压通常为 100V 的 DC-DC 或控制器。

高压开关电源尖峰吸收

在反激式或升压电源中，吸收变压器漏感或 MOSFET 关断时产生的高压尖峰，防止功率管击穿。

高压基准参考（非精密）

在极少数需要高电压参考的模拟电路中提供基准，但由于其动态阻抗大，精度较差。

设计陷阱与极限特性

MM1W82 将 MM1W 系列的高阻、微电流特性推向了极致，设计时极易因忽略物理极限而失败：

电流窗口极窄：其最大电流 Izm 仅约 11mA，而测试电流 Izt 需 3mA。有效工作电流区间仅 3~11mA。若限流电阻设计不当，电流低于 3mA，管子无法进入有效击穿区（阻抗接近无穷大），保护完全失效。

钳位电压虚高：由于 Zzt 高达 200Ω，当浪涌电流达到 10mA 时，实际钳位电压 = 82V + (10mA × 200Ω) = 84V。计算被保护芯片（如 100V 耐压的 DC-DC）的余量时，必须按此峰值电压计算，而非标称 82V。

功耗与散热：在 82V 电压下，1W 功率意味着电流约 12mA。SOD-123FL 封装散热能力有限，必须串联大功率限流电阻（通常需 2W~3W 的电阻），且 PCB 需预留铜皮散热。

选型与替代建议

适用场景：72V 工业系统（如电动车控制器、通信电源输入）。

不适用场景：48V/60V 系统（应选 MM1W56/68）；精密基准源（应选 TL431）。

替代方案：若浪涌能量较大（如雷击），建议在 MM1W82 前端并联一个 SMAJ85A 或 SMBJ85A 的 TVS 管做一级粗保护，MM1W82 做二级精细钳位。
