	最高反向峰值电压	最大平均整流电流		最大峰值浪涌电流	最大反向漏电流	正向压降		最大反向恢复时间	封装形式
直插	Maximum Peak Reverse Voltage	Maximum Average Rectified Current @Half-Wave Resistive Load 60Hz		Maximum Forward Peak Surge Current @8.3ms Superimposed	Maximum Reverse Current @PRV @25CTa	Maximum Forward Voltage @25CTa		Maximum Reverse Recovery Time	直插



	PRV	Io@TA		IFM(Surge)	IR	IFM	VFM	Trr
	Vpk	Aav	℃	Apk	UAds	Apk	Vpk	ns

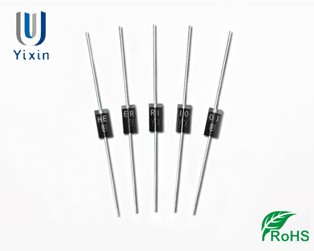

1.0AMPERE-HIGH EFFICIENCY/1.0A 高效整流二极管
HER101	50	1.O	50	30	5.O	1.O	1.O	50	DO-41
HER102	100	1.O	50	30	5.O	1.O	1.O	50	DO-41
HER103	200	1.O	50	30	5.O	1.O	1.O	50	DO-41
HER104	300	1.O	50	30	5.O	1.O	1.3	50	DO-41
HER105	400	1.O	50	30	5.O	1.O	1.3	50	DO-41
HER106	600	1.O	50	30	5.O	1.O	1.7	75	DO-41
HER107	800	1.O	50	30	5.O	1.O	1.7	75	DO-41
HER108	1000	1.O	50	30	5.O	1.O	1.7	75	DO-41
1.5AMPERE-HIGH EFFICIENCY/1.5A 高效整流二极管
HER152	100	1.5	50	60	5.O	1.5	1.O	50	DO-15
HER153	200	1.5	50	60	5.O	1.5	1.O	50	DO-15
HER154	300	1.5	50	60	5.O	1.5	1.3	50	DO-15
HER157	800	1.5	50	60	5.O	1.5	1.7	75	DO-15
HER158	1000	1.5	50	60	5.O	1.5	1.7	75	DO-15
2.0AMPERE-HIGH EFFICIENCY/2.0A 高效整流二极管
HER202	100	2.O	50	70	5.O	2.O	1.O	50	DO-15
HER203	200	2.O	50	70	5.O	2.O	1.O	50	DO-15
HER204	300	2.O	50	70	5.O	2.O	1.3	50	DO-15
HER205	400	2.O	50	70	5.O	2.O	1.3	50	DO-15
HER206	600	2.O	50	70	5.O	2.O	1.7	75	DO-15
HER207	800	2.O	50	70	5.O	2.O	1.7	75	DO-15
HER208	1000	2.O	50	70	5.O	2.O	1.7	75	DO-15
3.0AMPERE-HIGH EFFICIENCY/3.0A 高效整流二极管
HER302	100	3.O	50	150	10.O	3.O	1.O	50	DO-27
HER303	200	3.O	50	150	10.O	3.O	1.O	50	DO-27
HER304	300	3.O	50	150	10.O	3.O	1.3	50	DO-27
HER305	400	3.O	50	150	10.O	3.O	1.3	50	DO-27
HER306	600	3.O	50	150	10.O	3.O	1.7	75	DO-27
HER307	800	3.O	50	150	10.O	3.O	1.7	75	DO-27
HER308	1000	3.O	50	150	10.O	3.O	1.7	75	DO-27

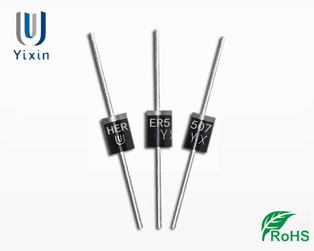

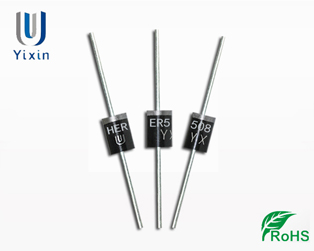

5.0AMPERE-HIGH EFFICIENCY/5.0A 高效整流二极管
HER502	100	5.O	50	200	10.O	5.O	1.O	50	DO-27
HER503	200	5.O	50	200	10.O	5.O	1.O	50	DO-27
HER504	300	5.O	50	200	10.O	5.O	1.3	50	DO-27
HER505	400	5.O	50	200	10.O	5.O	1.3	50	DO-27
HER506	600	5.O	50	150	10.O	5.O	1.5	75	DO-27
HER507	800	5.O	50	150	10.O	5.O	1.7	75	DO-27
HER508	1000	5.O	50	150	10.O	5.O	1.7	75	DO-27
6.0AMPERE-HIGH EFFICIENCY/6.0A 高效整流二极管
HER602	100	6.O	50	200	10.O	6.O	1.O	50	R-6
HER603	200	6.O	50	200	10.O	6.O	1.O	50	R-6
HER604	300	6.O	50	200	10.O	6.O	1.3	50	R-6
HER607	800	6.O	50	200	10.O	6.O	1.7	75	R-6
HER608	1000	6.O	50	200	10.O	6.O	1.7	75	R-6

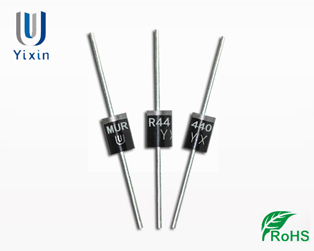

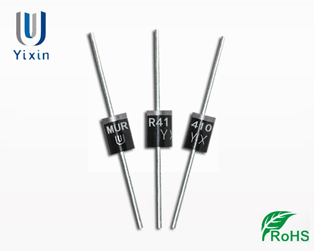

4.0AMPERE-HIGH EFFICIENCY/4.0A 高效整流二极管
MUR405	50	4.0	100	150	10.O	4.0	1.0	50	DO-27
MUR410	100	4.0	100	150	10.O	4.0	1.0	50	DO-27
MUR415	150	4.0	100	150	10.O	4.0	1.0	50	DO-27
MUR420	200	4.0	100	150	10.O	4.0	1.0	50	DO-27
MUR440	400	4.0	100	150	10.O	4.0	1.25	50	DO-27
MUR460	600	4.0	100	150	10.O	4.0	1.25	50	DO-27
MUR480	800	4.0	100	150	10.O	4.0	1.75	75	DO-27
MUR4100	1000	4.0	100	150	10.O	4.0	1.75	75	DO-27
