选对稳压管电压值（Vz）是过压保护（OVP）设计的核心，选低了系统无法工作，选高了起不到保护作用。结合其高动态阻抗和小最大电流的特性，这里有一套可直接落地的工程选型公式。

核心选型原则：电压范围计算

稳压管的标称电压 Vz 必须严格卡在系统正常工作电压与被保护芯片的耐压极限之间。

1. 下限：必须高于最高工作电压

公式：

Vcc_max：电源在极端情况下的最高电压（如 48V 系统可能波动到 53V）。

Vmargin：安全裕量，通常取 2V~5V。防止系统正常波动导致稳压管误触发，造成不必要的功耗和电压拖累。

2. 上限：必须低于芯片耐压

公式：

VIC_abs_max：后级 DC-DC 或 MCU 的绝对最大额定电压（Absolute Maximum Rating）。

Vmargin：保护裕量，防止稳压管击穿后电压仍有微小上冲。

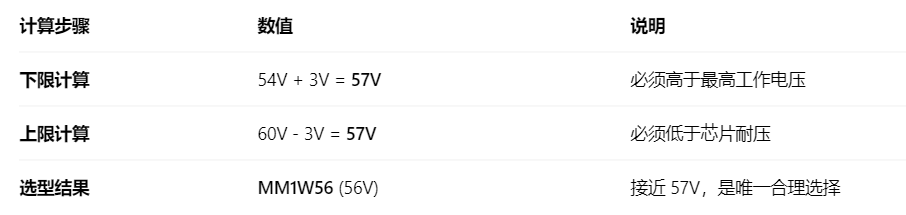

实战案例：48V 通信系统保护

假设系统工作电压 48V（波动范围 42V~54V），后级 DC-DC 输入耐压 60V。

结论：对于 48V 系统，MM1W51 (51V) 太低压易误触，MM1W62 (62V) 太高压起不到保护作用，MM1W56 是最优解。

MM1W 系列的特殊限制（关键）

由于 MM1W 系列是高压小电流器件，选型时极易忽略其物理限制：

电流窗口极窄：

MM1W56 的 Izm 仅约 17mA，Izt 仅 4.5mA。

风险：如果系统电压 Vcc 与 Vz 太接近（如 48V 选 51V），压差 (Vcc-Vz) 太小，可能导致稳压管电流无法进入有效稳压区（< Izt），此时阻抗极大，保护失效。

动态阻抗影响：

高压管（如 68V）阻抗高达 150Ω，在浪涌瞬间电压会冲高（Vz + Iz * Zzt），实际钳位电压可能高于标称值。

配套限流电阻（R）计算

选定 Vz 后，必须串联限流电阻，否则管子会瞬间烧毁。

公式：

Vin_max：可能出现的最大浪涌电压（如 80V）。

Izm：该型号最大电流（查表：MM1W56 取 17mA）。

P_R：电阻功率需满足 PR≥(Vin_max−Vz)2/R，通常选 2W~3W 的电阻。

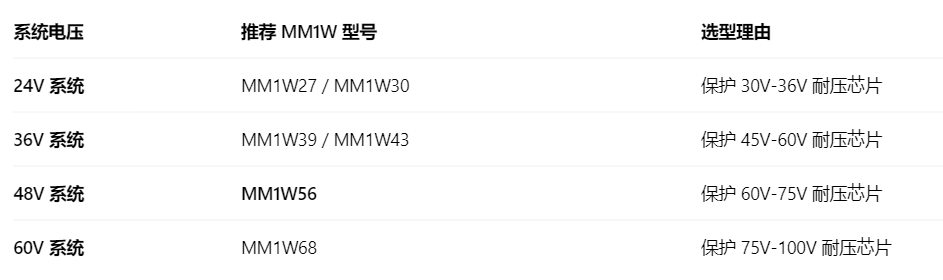

选型速查表

进阶建议

对于 48V PoE/通信板卡：直接锁定 MM1W56，这是行业通用方案。

若浪涌能量大：MM1W 的 1W 功率可能不足，建议并联 TVS 管（如 SMAJ58A）做一级粗保护，MM1W 做二级精细钳位。

若电压精度要求高：高压 MM1W 不适合做基准，建议换用 TL431 或低压基准源。
