10N65是一款在中高压、中等功率开关电源领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了10A的连续电流处理能力，并凭借其较低的导通电阻（典型值0.8-1.0Ω@10V）、快速的开关速度和良好的雪崩耐量，成为反激式开关电源、功率因数校正（PFC）电路、电机驱动和DC-DC转换器等应用中的核心开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 10N65核心概览：参数、封装与特点

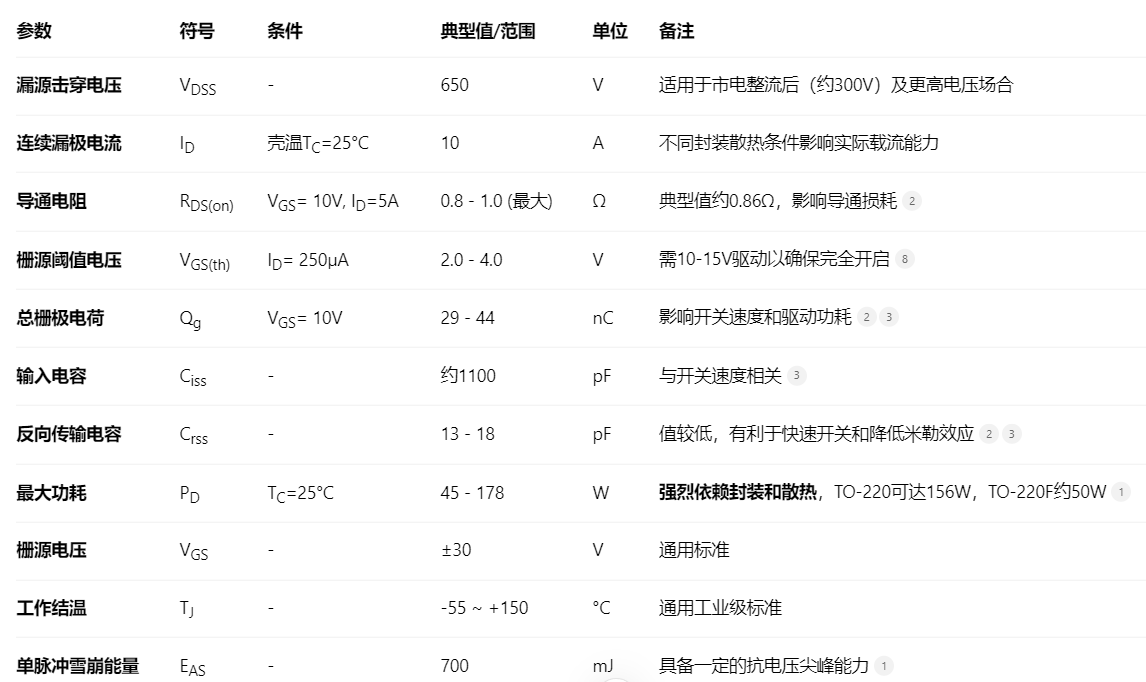

1. 关键电气参数（汇总）

10N65是一个通用型号，主要规格如下：

参数解读：

高压与中等电流： 650V的耐压使其能够轻松应对全球通用交流输入（85VAC-265VAC）经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。10A的连续电流能力使其非常适合100W-200W级别的开关电源设计。

快速开关与低栅极电荷： 采用先进的平面VDMOS或沟槽栅技术，具有低栅极电荷（Qg）和低反向传输电容（Crss），这有助于实现高频开关（几十kHz至百余kHz），从而减小变压器和滤波元件的体积，提升电源功率密度。

高可靠性特性： 多数型号通过了100%雪崩能量测试，并具备改进的dv/dt能力，增强了在感性负载开关或雷击浪涌等异常情况下的鲁棒性。

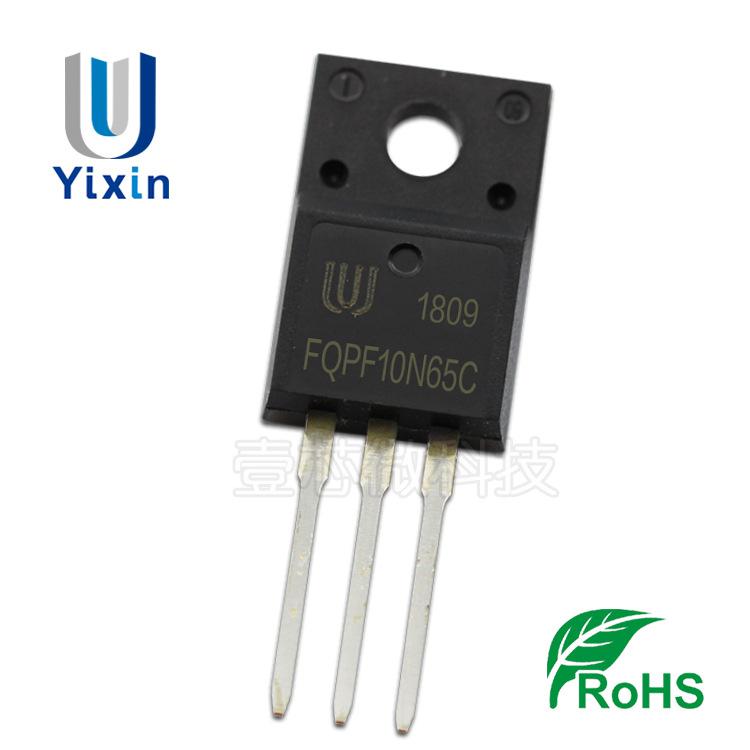

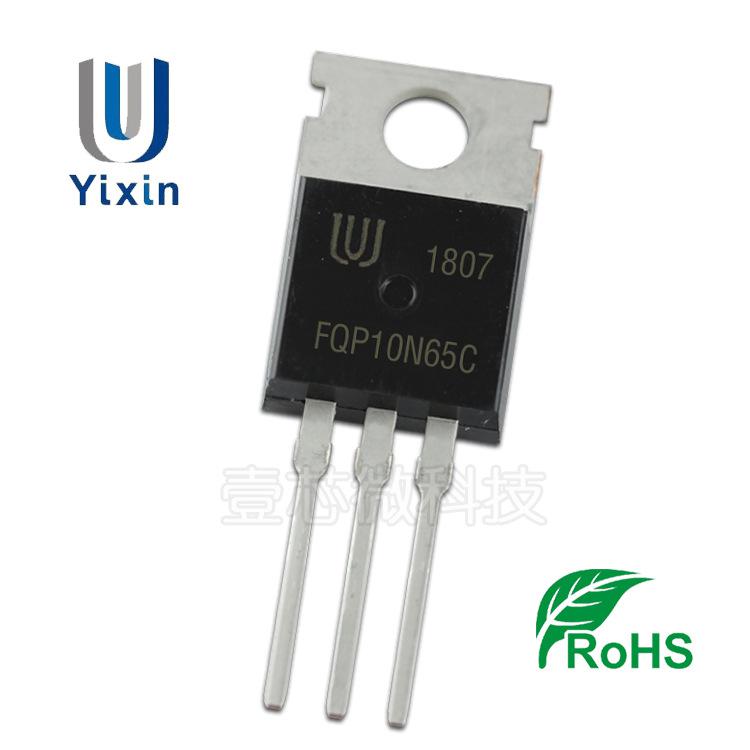

多样化封装： 提供TO-220（带金属背板，散热好）、TO-220F/TO-220F1/TO-220F2（全塑封，自带绝缘，无需绝缘垫片）、TO-252 (DPAK)、TO-263等多种封装，满足不同的绝缘、散热和安装空间需求。

应用广泛： 数据手册明确其适用于AC-DC开关电源适配器、DC-DC转换器、高压H桥PWM电机驱动器、LED驱动电源、UPS和逆变器等。

二、 典型应用电路图文解析

1. 反激式（Flyback）开关电源（主开关管）

在60W-100W的笔记本适配器、显示器电源等离线式开关电源中，10N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus）。

10N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个小阻值采样电阻（如0.22Ω）接地。

PWM控制器（如UC384x系列）输出脉冲，通过栅极驱动电路控制10N65的开关。

工作阶段与设计要点：

导通阶段： 10N65导通，电能存储在变压器初级绕组中。

关断阶段： 10N65关断，变压器初级绕组产生的反电动势会形成很高的电压尖峰（V=Ldi/dt）。必须在漏极和源极之间并联RCD吸收网络（由电阻、电容和二极管组成）*，以钳位电压尖峰，防止其超过650V的VDSS而击穿MOSFET。

驱动设计： 由于10N65的阈值电压最高可达4V，为确保其在高温下也能完全开启以降低导通损耗，栅极驱动电压推荐为12V-15V。驱动回路应尽可能短，并串联一个10-22Ω的栅极电阻以抑制振铃。

2. 功率因数校正（PFC）升压电路（开关管）

在需要满足谐波标准的电源中，10N65可用于临界导通模式（CrM）或连续导通模式（CCM）的PFC升压电路。

电路原理：

10N65作为升压开关管，其源极（S） 接地，漏极（D） 连接升压电感和快恢复二极管。

PFC控制器根据输入电压和电流波形，产生PWM信号驱动10N65，使输入电流波形跟随输入电压波形，从而提升功率因数。

优势与挑战： 10N65的快速开关能力有助于提高PFC的工作频率，减小电感体积。但其在CCM模式下关断时，会承受二极管反向恢复带来的电流应力，因此需要选择反向恢复特性好的升压二极管，并可能需要在漏极增加RC缓冲电路。

3. 半桥/全桥电机驱动或DC-AC逆变器（开关管）

在电动工具、小型变频器或太阳能微逆变器中，10N65可用于构建半桥或全桥拓扑。

电路原理：

两个或四个10N65组成桥臂，驱动电机或变压器。

控制器产生互补的PWM信号，通过隔离型栅极驱动器（如IR2104、IR2110） 驱动高侧和低侧的10N65。

关键考量： 在桥式电路中，死区时间设置至关重要，以防止上下管直通。10N65体二极管的反向恢复时间会影响死区时间的设计和效率。此外，高侧驱动的自举电路需要确保在高占空比下也能提供足够的栅极驱动电压。

4. LED恒流驱动电源

在100W左右的LED路灯、工矿灯驱动中，10N65可用于单级或两级架构的初级侧开关。其高耐压和良好的开关特性有助于实现高功率因数和高效率。

三、 设计要点与注意事项

栅极驱动设计：

驱动电压： 10N65的阈值电压范围较宽（2-4V），为确保低导通电阻，驱动电压必须足够高，推荐使用12V-15V。使用5V或3.3V逻辑电平直接驱动可能导致导通不充分，损耗剧增。

驱动电流与速度： 其栅极电荷Qg约29-44nC。假设要求开关时间trise为50ns，则驱动芯片需提供的峰值电流 Ipeak= Qg/ trise≈ 0.58A - 0.88A。需选择峰值电流能力大于1A的驱动芯片（如TC4427、UCC2732）。

栅极保护： 必须在栅源极之间并联一个10kΩ-100kΩ的泄放电阻，防止静电积累导致误开启。同时，可并联一个±15V~±18V的稳压管，用于钳位栅极电压，防止驱动过冲或关断时的电压振荡击穿栅氧化层。

散热设计至关重要：

功耗计算： 在反激电源中，10N65的损耗主要包括导通损耗（Pcond=IRMS² × RDS(on)）和开关损耗。以100W反激电源、效率85%、初级电流有效值IRMS约0.6A、RDS(on)=0.9Ω计算，仅导通损耗就达0.32W。加上开关损耗，总功耗可能超过1W。

热阻与散热器： TO-220封装结到环境的热阻RθJA约为62.5°C/W。若环境温度TA=50°C，允许结温TJ=125°C，则最大允许温升ΔT=75°C。可承受的最大功耗 PD(max)= ΔT / RθJA≈ 1.2W。这意味着在多数应用中，必须为TO-220封装的10N65加装散热器。对于TO-220F等全塑封封装，其热阻更大，更需要依靠PCB大面积铺铜和散热过孔来散热。

PCB布局以抑制电压尖峰和EMI：

功率回路最小化： 输入滤波电容、变压器初级、10N65和电流采样电阻构成的高频功率环路面积必须最小化。走线要短而粗，以减小寄生电感。寄生电感在开关瞬间会产生L*di/dt电压尖峰，这是MOSFET损坏的主要原因之一。

吸收电路就近放置： RCD吸收电路必须紧靠10N65的漏极和源极引脚，吸收回路的走线也要尽可能短。

驱动回路独立： 栅极驱动走线应远离高dv/dt的开关节点（如变压器引脚、漏极走线），以防止噪声耦合导致误触发。

体二极管与反向恢复： 10N65内部的体二极管在反激电源中会参与工作（在开关管关断初期导通）。其反向恢复特性会影响效率并可能引起振荡。在桥式电路中，应通过设置足够的死区时间来避免体二极管导通。

四、 选型参考

10N65主要定位于650V耐压、10A电流等级的中功率开关场景。选型时需重点关注封装形式（决定散热和绝缘）、导通电阻RDS(on)、栅极电荷Qg以及是否需通过雪崩测试。

总结

10N65以其650V高耐压、10A电流能力、适中的导通电阻以及快速开关特性，成为百瓦级离线式开关电源、PFC电路和中等功率电机驱动的经典选择。成功应用的关键在于：提供充足（12-15V）且驱动能力强的栅极电压，实施有效的RCD吸收或RC缓冲电路以抑制电压尖峰，并进行严谨的散热设计与高频功率回路PCB布局。通过遵循这些设计准则，10N65能够为您的AC-DC电源或电机驱动项目提供一个可靠、高效且成本优化的高压开关解决方案。
