7N65是一款在中高压、中等功率开关电源领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了7A的连续电流处理能力，并凭借其较低的导通电阻（典型值1.1-1.5Ω@10V）、快速的开关速度和良好的雪崩耐量，成为反激式开关电源、功率因数校正（PFC）电路、电机驱动和DC-DC转换器等应用中的高性价比开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 7N65核心概览：参数、封装与特点

1. 关键电气参数（汇总）

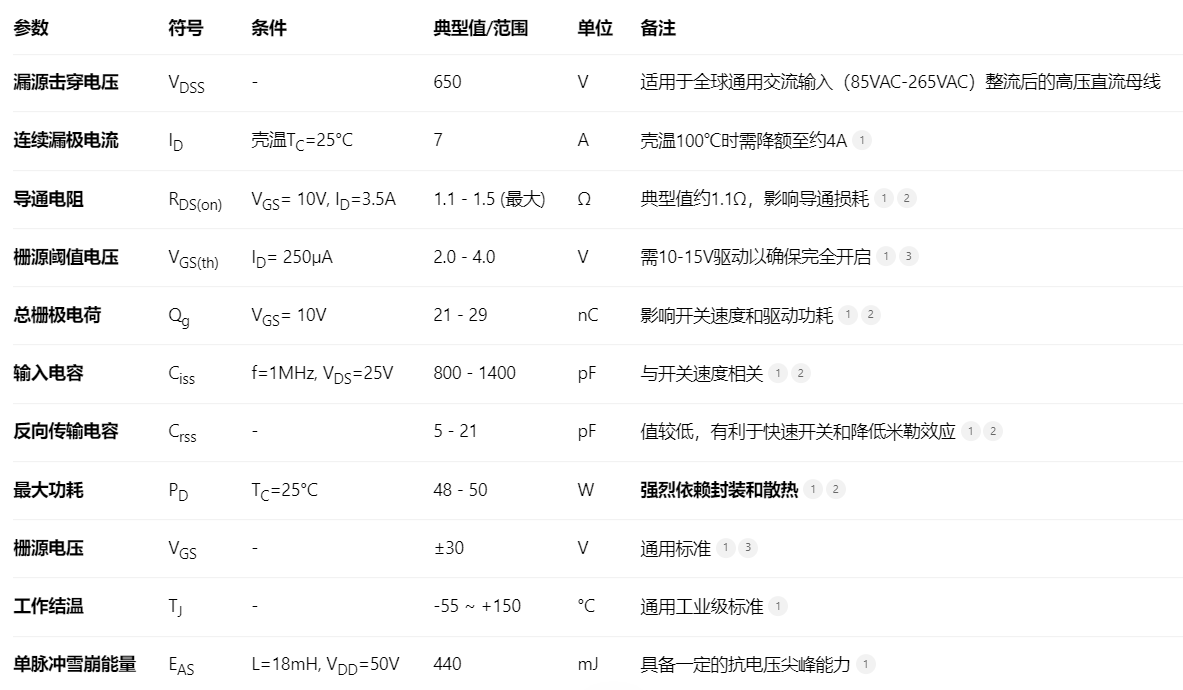

7N65是一个通用型号，主要规格如下

参数解读：

高压与中等电流： 650V的耐压使其能够轻松应对全球通用交流输入（85VAC-265VAC）经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。7A的连续电流能力使其非常适合50W-100W级别的开关电源设计。

快速开关与低栅极电荷： 采用先进的平面VDMOS或沟槽栅技术，具有低栅极电荷（Qg约21-29nC）和低反向传输电容（Crss），这有助于实现高频开关（几十kHz至百余kHz），从而减小变压器和滤波元件的体积，提升电源功率密度。

高可靠性特性： 多数型号通过了100%雪崩能量测试，并具备提升的dv/dt能力，增强了在感性负载开关或雷击浪涌等异常情况下的鲁棒性。

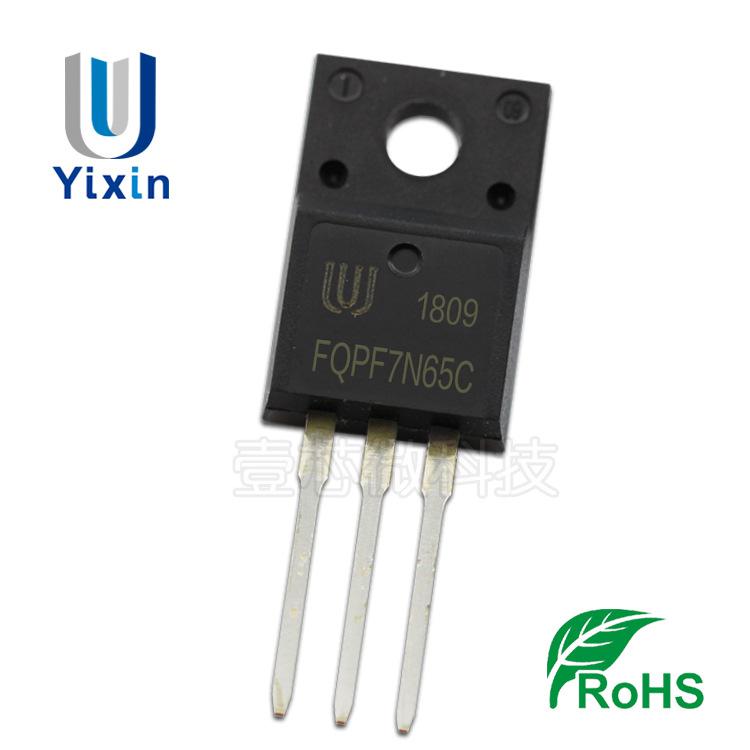

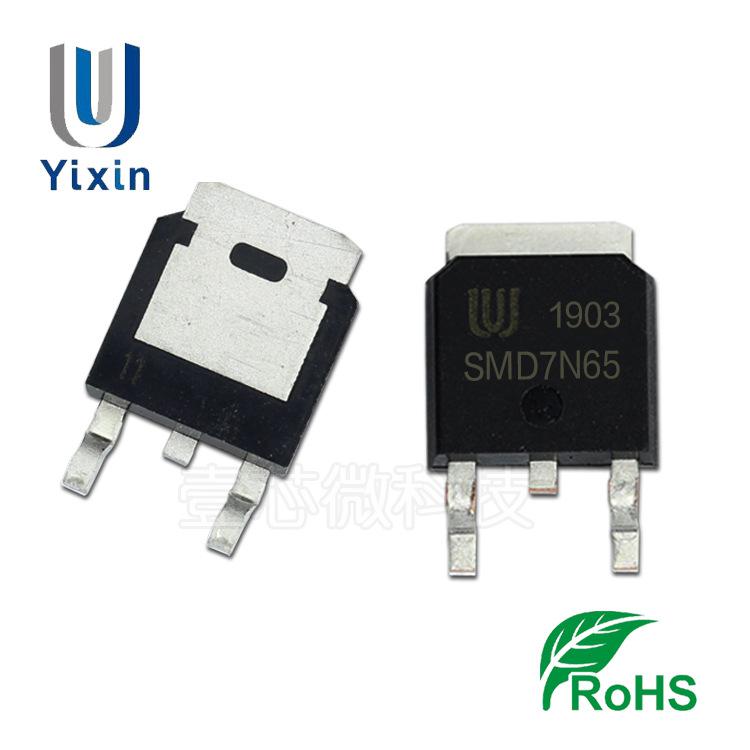

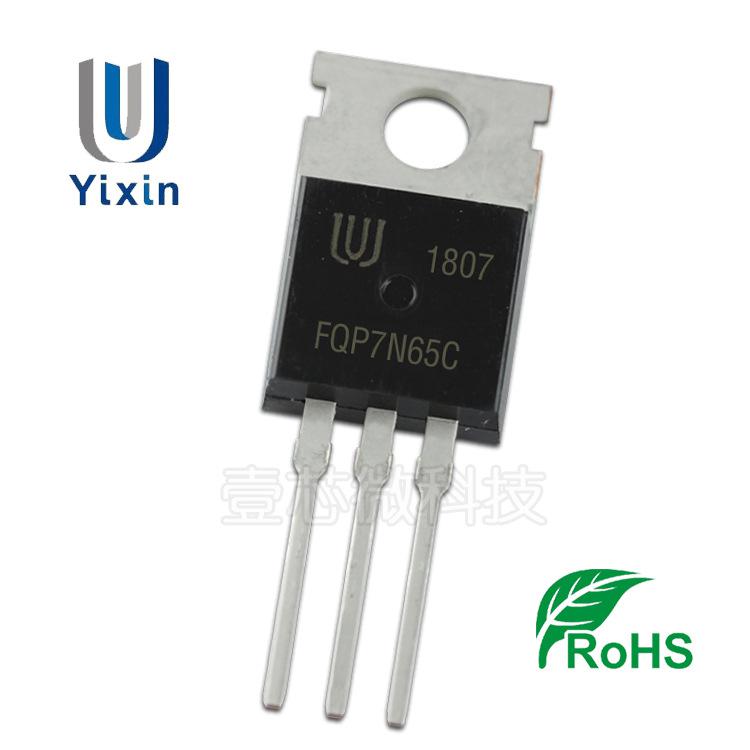

多样化封装： 提供TO-220（带金属背板，散热好）、TO-220F（全塑封，自带绝缘，无需绝缘垫片）、TO-252 (DPAK)、TO-263、TO-251等多种封装，满足不同的绝缘、散热和安装空间需求。

应用广泛： 数据手册明确其适用于AC-DC开关电源适配器、DC-DC转换器、高压H桥PWM电机驱动器、LED驱动电源、UPS和逆变器等。

二、 典型应用电路图文解析

1. 反激式（Flyback）开关电源（主开关管）

在50W-80W的笔记本适配器、显示器电源、小功率充电器等离线式开关电源中，7N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus，约300-400V）。

7N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个小阻值采样电阻（如0.1-0.5Ω）接地，用于电流检测和过流保护。

PWM控制器（如UC384x、OB2263系列）输出脉冲，通过栅极驱动电路控制7N65的开关。

工作阶段与设计要点：

导通阶段： 7N65导通，电能存储在变压器初级绕组中。

关断阶段： 7N65关断，变压器初级绕组产生的反电动势会形成很高的电压尖峰（V=Ldi/dt）。必须在漏极和源极之间并联RCD吸收网络（由电阻、电容和快恢复二极管组成）*，以钳位电压尖峰，防止其超过650V的VDSS而击穿MOSFET。

驱动设计： 由于7N65的阈值电压最高可达4V，为确保其在高温下也能完全开启以降低导通损耗，栅极驱动电压推荐为12V-15V。驱动回路应尽可能短，并串联一个10-47Ω的栅极电阻以抑制振铃和调节开关速度。

2. 功率因数校正（PFC）升压电路（开关管）

在需要满足谐波标准（如IEC 61000-3-2）的80W以下电源中，7N65可用于临界导通模式（CrM）的PFC升压电路。

电路原理：

7N65作为升压开关管，其源极（S） 接地，漏极（D） 连接升压电感和超快恢复二极管（如UF4007）。

PFC控制器（如L6562、FAN7527）根据输入电压和电流波形，产生可变频率的PWM信号驱动7N65，使输入电流波形跟随输入电压波形，从而将功率因数提升至0.9以上。

优势与挑战： 7N65的快速开关能力和较低的栅极电荷有助于在CrM模式下实现较高的工作频率（几十kHz），减小电感体积。但其在关断时，会承受二极管反向恢复带来的电流应力，因此需要选择反向恢复特性好的升压二极管。

3. LED恒流驱动电源

在50W-100W的LED路灯、工矿灯、植物生长灯驱动中，7N65可用于单级非隔离或隔离式反激架构的初级侧开关。其高耐压和良好的开关特性有助于实现高功率因数、高效率和高可靠性。

4. 半桥/全桥电机驱动或DC-AC逆变器（开关管）

在小型变频器、电动工具或太阳能微逆变器中，两颗7N65可用于构建半桥拓扑，四颗可用于全桥拓扑，驱动电机或高频变压器。

三、 设计要点与注意事项

栅极驱动设计：

驱动电压： 7N65的阈值电压范围较宽（2-4V），为确保低导通电阻，驱动电压必须足够高，推荐使用12V-15V。使用5V或3.3V逻辑电平直接驱动可能导致导通不充分，损耗剧增。

驱动电流与速度： 其栅极电荷Qg约21-29nC。假设要求开关时间trise为100ns，则驱动芯片需提供的峰值电流 Ipeak= Qg/ trise≈ 0.21A - 0.29A。需选择峰值电流能力大于0.5A的驱动芯片（如UC3845内置驱动器、TC4420）。

栅极保护： 必须在栅源极之间并联一个10kΩ-100kΩ的泄放电阻，防止静电积累导致误开启。同时，可并联一个±15V~±18V的稳压管，用于钳位栅极电压，防止驱动过冲或关断时的电压振荡击穿栅氧化层。

散热设计至关重要：

功耗计算： 在反激电源中，7N65的损耗主要包括导通损耗（Pcond=IRMS² × RDS(on)）和开关损耗。以80W反激电源、效率85%、初级电流有效值IRMS约0.4A、RDS(on)=1.2Ω计算，仅导通损耗就达0.19W。加上开关损耗，总功耗可能超过0.5W-1W。

热阻与散热器： TO-220封装结到环境的热阻RθJA约为62.5°C/W。若环境温度TA=50°C，允许结温TJ=125°C，则最大允许温升ΔT=75°C。可承受的最大功耗 PD(max)= ΔT / RθJA≈ 1.2W。这意味着在多数应用中，即使功耗不高，为TO-220封装的7N65加装一个小型散热片或利用PCB大面积铺铜散热仍是明智之举。对于TO-220F等全塑封封装，其热阻更大（RθJC约3.13°C/W），更需要依靠PCB大面积铺铜和散热过孔来散热。

PCB布局以抑制电压尖峰和EMI：

功率回路最小化： 输入滤波电容、变压器初级、7N65和电流采样电阻构成的高频功率环路面积必须最小化。走线要短而粗，以减小寄生电感。寄生电感在开关瞬间会产生L*di/dt电压尖峰，这是MOSFET损坏的主要原因之一。

吸收电路就近放置： RCD吸收电路必须紧靠7N65的漏极和源极引脚，吸收回路的走线也要尽可能短，以最大化其吸收效果。

驱动回路独立： 栅极驱动走线应远离高dv/dt的开关节点（如变压器引脚、漏极走线），以防止噪声耦合导致误触发。驱动芯片应靠近7N65的栅极放置。

体二极管与反向恢复： 7N65内部的体二极管在反激电源中会参与工作（在开关管关断初期导通）。其反向恢复时间Trr典型值约289ns，反向恢复电荷Qrr约3.26μC。在桥式电路中，应通过设置足够的死区时间来避免体二极管导通，或选择体二极管恢复特性更快的型号。

四、 选型参考

7N65主要定位于650V耐压、7A电流等级的中小功率开关场景。选型时需重点关注封装形式（决定散热和绝缘）、导通电阻RDS(on)、栅极电荷Qg以及是否需通过雪崩测试。

总结

7N65以其650V高耐压、7A电流能力、适中的导通电阻以及快速开关特性，成为50W-100W级离线式开关电源、PFC电路和中小功率电机驱动的经典选择。成功应用的关键在于：提供充足（12-15V）且驱动能力足够的栅极电压，实施有效的RCD吸收电路以抑制漏感引起的电压尖峰，并进行合理的散热设计与高频功率回路PCB布局。通过遵循这些设计准则，7N65能够为您的AC-DC电源或电机驱动项目提供一个可靠、高效且极具成本效益的高压开关解决方案。
