8N65是一款在中高压、中等功率开关电源领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了8A的连续电流处理能力，并凭借其较低的导通电阻（典型值0.5-1.25Ω@10V）、快速的开关速度和良好的雪崩耐量，成为反激式开关电源、功率因数校正（PFC）电路、电机驱动和DC-DC转换器等应用中的核心开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 壹芯微8N65核心概览：参数、封装与特点

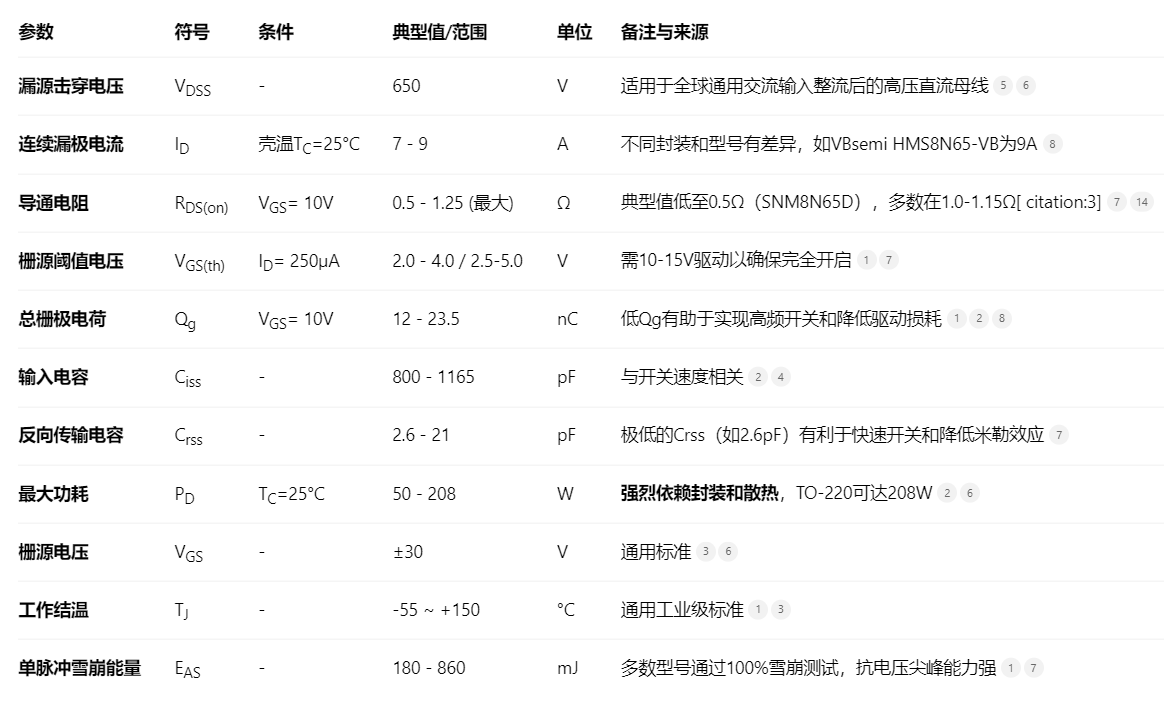

1. 关键电气参数（汇总）

壹芯微8N65是一个通用型号，主要规格范围如下：

参数解读：

高压与中等电流： 650V的耐压使其能够轻松应对全球通用交流输入（85VAC-265VAC）经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。7-9A的连续电流能力使其非常适合100W-200W级别的开关电源设计。

快速开关与低栅极电荷： 采用先进的平面VDMOS、沟槽栅或超级结技术，具有低栅极电荷（Qg可低至12nC）和极低的反向传输电容（Crss可低至2.6pF），这有助于实现高频开关（几十kHz至百余kHz），从而减小变压器和滤波元件的体积，提升电源功率密度和效率。

高可靠性特性： 多数型号通过了100%雪崩能量测试，并具备提升的dv/dt能力（如5V/ns），增强了在感性负载开关、雷击浪涌或二极管反向恢复等恶劣条件下的鲁棒性和系统寿命。

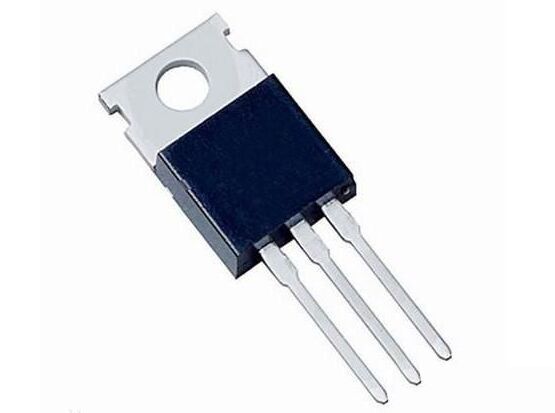

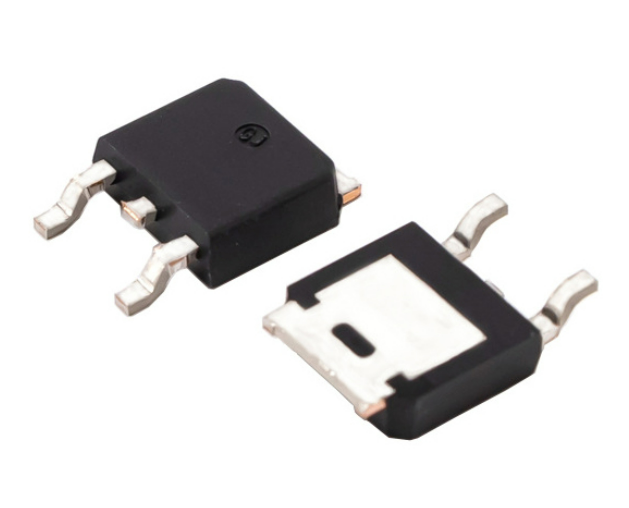

多样化封装： 提供TO-220（带金属背板，散热好）、TO-220F（全塑封，自带绝缘，无需绝缘垫片）、TO-252 (DPAK)、TO-263 (D²Pak)、TO-251等多种封装，满足不同的绝缘、散热、安装空间和功率密度需求。

应用广泛： 数据手册明确其适用于AC-DC开关电源适配器、DC-DC转换器、高压H桥PWM电机驱动器、LED驱动电源、UPS、逆变器、工业控制及新能源领域 。

二、 典型应用电路图文解析

1. 反激式（Flyback）开关电源（主开关管）

在80W-150W的笔记本适配器、显示器电源、机箱电源等离线式开关电源中，8N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus，约300-400V）。

8N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个小阻值采样电阻（如0.1-0.5Ω）接地，用于电流检测和过流保护。

PWM控制器（如UC384x、OB2263系列）输出脉冲，通过栅极驱动电路控制8N65的开关。

工作阶段与设计要点：

导通阶段： 8N65导通，电能存储在变压器初级绕组中。

关断阶段： 8N65关断，变压器初级绕组产生的反电动势会形成很高的电压尖峰。必须在漏极和源极之间并联RCD吸收网络，以钳位电压尖峰，防止其超过650V的VDSS而击穿MOSFET。

驱动设计： 由于其阈值电压最高可达4-5V，为确保低导通电阻，栅极驱动电压推荐为12V-15V。驱动回路应短，并串联栅极电阻以抑制振铃。

2. 功率因数校正（PFC）升压电路（开关管）

在需要满足谐波标准的中功率电源中，8N65可用于临界导通模式（CrM）或连续导通模式（CCM）的PFC升压电路，作为主开关管。

电路原理：

8N65作为升压开关管，其源极（S） 接地，漏极（D） 连接升压电感和超快恢复二极管。

PFC控制器（如L6562、UCC28019）产生PWM信号驱动8N65，使输入电流波形跟随输入电压波形，提升功率因数至0.95以上。

优势： 其快速开关能力和低导通电阻有助于提高PFC级的工作频率和效率，减少电感体积，满足高效率设计要求。

3. 高压H桥电机驱动或DC-AC逆变器（开关管）

在变频器、伺服驱动、太阳能微逆变器或在线式UPS中，多颗8N65可用于构建半桥或全桥拓扑。

电路原理：

四颗8N65组成全桥，驱动电机或高频变压器。

控制器产生互补PWM信号，通过隔离型栅极驱动器（如IR2104、IR2110） 驱动高侧和低侧的8N65。

关键考量： 必须设置足够的死区时间防止上下管直通。其体二极管的反向恢复特性（Trr约295ns）会影响死区设置和效率，在高频应用中需特别注意。

4. LED恒流驱动电源

在100W以上的LED路灯、工矿灯、植物生长灯驱动中，8N65可用于高性能隔离式反激或LLC架构的初级侧开关，实现高功率因数、高效率和高可靠性。

三、 设计要点与注意事项

栅极驱动设计：

驱动电压与电流： 为确保8N65完全开启以发挥其低RDS(on)优势，必须提供12V-15V的驱动电压。其栅极电荷Qg可达23.5nC，驱动芯片需能提供足够的峰值电流（通常需大于0.5A）以确保快速开关，降低开关损耗。

栅极保护： 栅源间必须并联10kΩ-100kΩ的泄放电阻，确保可靠关断。并联一个±15V~±18V的稳压管可有效防止ESD或电压振荡击穿栅氧化层。

散热设计至关重要：

功耗估算： 在反激电源中，损耗包括导通损耗（Pcond=IRMS² × RDS(on)）和开关损耗。以150W电源、初级电流有效值0.7A、RDS(on)=1.0Ω计算，导通损耗约0.5W。加上开关损耗，总功耗可能超过1W-2W。

散热措施： 对于TO-220封装，必须加装适当面积的铝制散热器，并使用导热硅脂确保良好接触。对于TO-220F或TO-252等表面贴装封装，需在PCB上设计大面积铺铜和密集的散热过孔阵列，将热量快速传导至整个板层。

PCB布局以抑制电压尖峰和EMI：

功率回路最小化： 输入电容、变压器初级、8N65构成的高频功率环路面积必须最小化，走线短而粗，以减小寄生电感，从而抑制开关瞬间产生的电压尖峰。

吸收电路与驱动走线： RCD吸收电路必须紧靠8N65的漏极和源极引脚。栅极驱动走线应远离高dv/dt的开关节点（如变压器引脚），防止噪声耦合导致误触发。

雪崩能量与可靠性： 8N65通常具有较高的单脉冲雪崩能量（EAS，可达860mJ），这增强了其在漏感能量释放等异常情况下的生存能力。但在设计时，仍应通过合理的变压器设计、吸收电路和缓冲网络来避免MOSFET长期工作在雪崩状态。

四、 选型参考

8N65主要定位于650V耐压、8A电流等级的中功率高压开关场景。选型时需重点关注导通电阻RDS(on)、栅极电荷Qg、封装热阻以及是否需通过雪崩测试。

总结

8N65以其650V高耐压、8A电流能力、较低的导通电阻（可低至0.5Ω）以及卓越的快速开关特性，成为100W-200W级离线式开关电源、PFC电路和中等功率电机驱动的理想选择。成功应用的关键在于：提供充足（12-15V）且驱动能力强的栅极电压，实施有效的RCD吸收电路以抑制漏感尖峰，并进行严谨的散热设计与高频功率回路PCB布局。通过遵循这些设计准则，并选择型号8N65能够为您的AC-DC电源或电机驱动项目提供一个可靠、高效且极具供应链优势的高压开关解决方案。
