特快恢复二极管

首页 » 壹芯微产品中心 » 贴片二极管 » 特快恢复二极管

	最高反向峰值电压	最大平均整流电流		最大峰值浪涌电流	最大反向漏电流	正向压降		最大反向恢复时间	封装形式
贴片	Maximum Peak Reverse Voltage	Maximum Average Rectified Current @Half-Wave Resistive Load 60Hz		Maximum Forward Peak Surge Current @8.3ms Superimposed	Maximum Reverse Current @PRV @25CTa	Maximum Forward Voltage @25CTa		Maximum Reverse Recovery Time	贴片



	PRV	Io@TA		IFM(Surge)	IR	IFM	VFM	Trr
	Vpk	Aav	℃	Apk	UAds	Apk	Vpk	ns
1.0AMPERES-SUPER FAST/1.0A 特快恢复二极管
ES1A	50	1.O	55	30	5.O	1.O	0.95	35	SMA
ES1B	100	1.O	55	30	5.O	1.O	0.95	35	SNA
ES1C	150	1.O	55	30	5.O	1.O	0.95	35	SMA
ES1D	200	1.O	55	30	5.O	1.O	0.95	35	SMA
ES1E	300	1.O	55	30	5.O	1.O	1.25	35	SMA
ES1G	400	1.O	55	30	5.O	1.O	1.25	35	SMA
ES1J	600	1.O	55	30	5.O	1.O	1.25	35	SMA
特快恢复二极管 SMAF系列
ES1AF	50	1.O	55	30	5.O	1.O	1.0	35	SMAF
ES1BF	100	1.O	55	30	5.O	1.O	1.0	35	SMAF
ES1DF	200	1.O	55	30	5.O	1.O	1.0	35	SMAF
ES1GF	400	1.O	55	30	5.O	1.O	1.25	35	SMAF
ES1JF	600	1.O	55	30	5.O	1.O	1.7	35	SMAF
2.0AMPERES-SUPER FAST/2.0A 特快恢复二极管
ES2A	50	2.O	55	75	5.O	2.O	0.95	35	SMA/SMB
ES2B	100	2.O	55	75	5.O	2.O	0.95	35	SMA/SMB
ES2C	150	2.O	55	75	5.O	2.O	0.95	35	SMA/SMB
ES2D	200	2.O	55	75	5.O	2.O	0.95	35	SMA/SMB
ES2E	300	2.O	55	75	5.O	2.O	1.25	35	SMA/SMB
ES2G	400	2.O	55	75	5.O	2.O	1.25	35	SMA/SMB
ES2J	600	2.O	55	75	5.O	2.O	1.25	50	SMA/SMB
ES2K	800	2.O	55	75	5.O	2.O	1.25	50	SMA/SMB
ES2M	1000	2.O	55	75	5.O	2.O	1.25	50	SMA/SMB
特快恢复二极管 SMAF系列
ES2AF	50	2.O	55	50	5.O	2.O	1.0	35	SMAF
ES2BF	100	2.O	55	50	5.O	2.O	1.0	35	SMAF

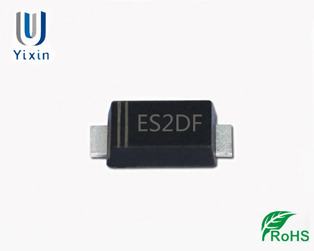

ES2DF	200	2.O	55	50	5.O	2.O	1.0	35	SMAF
ES2GF	400	2.O	55	50	5.O	2.O	1.25	35	SMAF
ES2JF	600	2.O	55	50	5.O	2.O	1.7	35	SMAF
3.0AMPERES-SUPER FAST/3.0A 特快恢复二极管
ES3A	50	3.O	55	125	5.O	3.O	0.95	35	SMB/SMC
ES3B	100	3.O	55	125	5.O	3.O	0.95	35	SMB/SMC
ES3C	250	3.O	55	125	5.O	3.O	0.95	35	SMB/SMC

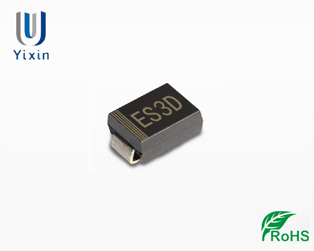

ES3D	200	3.O	55	125	5.O	3.O	0.95	35	SMB/SMC
ES3E	300	3.O	55	125	5.O	3.O	1.25	35	SMB/SMC
ES3G	400	3.O	55	125	5.O	3.O	1.25	35	SMB/SMC
ES3J	600	3.O	55	125	5.O	3.O	1.25	35	SMB/SMC
特快恢复二极管 SMAF系列
ES3AF	50	3.O	55	100	5.O	3.O	1.0	35	SMAF
ES3BF	100	3.O55	55	100	5.O	3.O	1.0	35	SMAF
ES3DF	200	3.O	55	100	5.O	3.O	1.0	35	SMAF
ES3GF	400	3.O	55	100	5.O	3.O	1.25	35	SMAF
ES3JF	600	3.O	55	100	5.O	3.O	1.7	35	SMAF
5.0AMPERES-SUPER FAST/5.0A 特快恢复二极管
ES5A	50	5.O	55	125	5.O	5.O	0.95	35	SMB
ES5B	100	5.O	55	125	5.O	5.O	0.95	35	SMB
ES5C	150	5.O	55	125	5.O	5.O	0.95	35	SMB
ES5D	200	5.O	55	125	5.O	5.O	0.95	35	SMB
ES5E	300	5.O	55	125	5.O	5.O	0.95	35	SMB
ES5G	400	5.O	55	125	5.O	5.O	1.25	35	SMB
ES5J	600	5.O	55	125	5.O	5.O	1.25	35	SMB
6.0AMPERES-SUPER FAST/6.0A 特快恢复二极管
ES6A	50	6.O	55	125	5.O	6.O	0.95	35
ES6B	100	6.O	55	125	5.O	6.O	0.95	35
ES6C	150	6.O	55	125	5.O	6.O	0.95	35
ES6D	200	6.O	55	125	5.O	6.O	0.95	35
ES6E	300	6.O	55	125	5.O	6.O	1.25	35
ES6G	400	6.O	55	125	5.O	6.O	1.25	35
ES6J	600
