壹芯微4N65是一款在中高压、中小功率开关电源和电机驱动领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了4A的连续电流处理能力，并凭借其适中的导通电阻（典型值1.8-2.8Ω@10V）、快速的开关速度和良好的雪崩耐量，成为反激式开关电源、LED驱动、电机控制和DC-DC转换器等应用中的高性价比开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 壹芯微4N65核心概览：参数、封装与特点

1. 关键电气参数（汇总）

4N65是一个通用型号。主要规格范围如下：

参数解读：

高压与中小电流： 650V的耐压使其能够轻松应对全球通用交流输入（85VAC-265VAC）经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。4A的连续电流能力使其非常适合20W-50W级别的开关电源设计。

快速开关与低栅极电荷： 采用平面VDMOS工艺技术制造，具有低栅极电荷（Qg可低至14nC）和低反向传输电容（Crss可低至3.5pF），这有助于实现高频开关（几十kHz），从而减小变压器和滤波元件的体积，提升电源功率密度。

高可靠性特性： 多数型号通过了100%单脉冲雪崩能量测试，并具备提升的dv/dt能力（≥4.5V/ns），增强了在感性负载开关或雷击浪涌等异常情况下的鲁棒性。

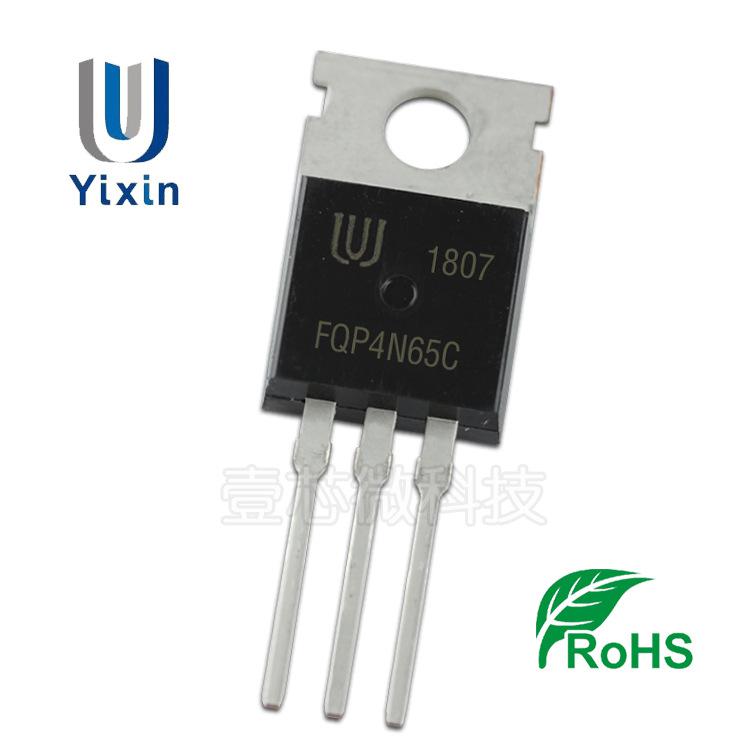

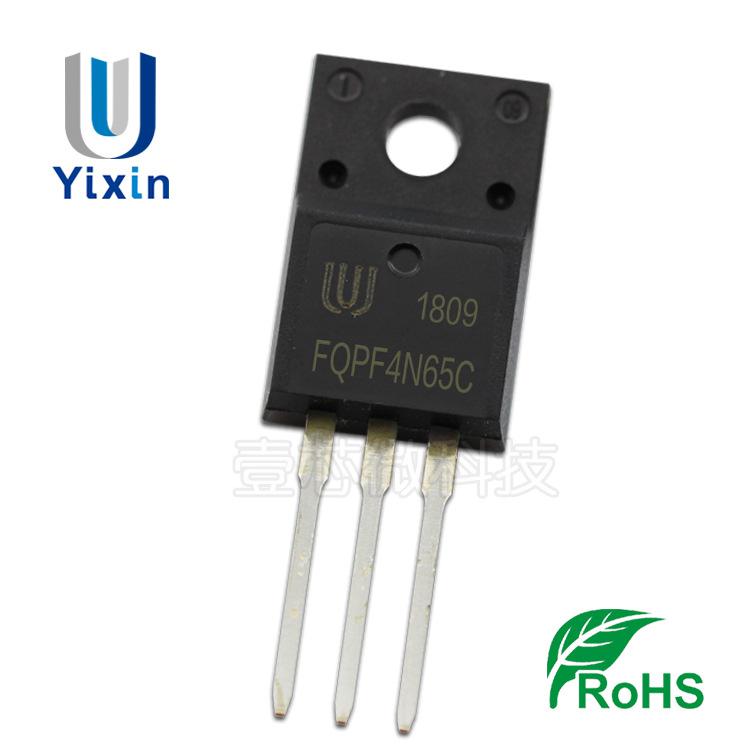

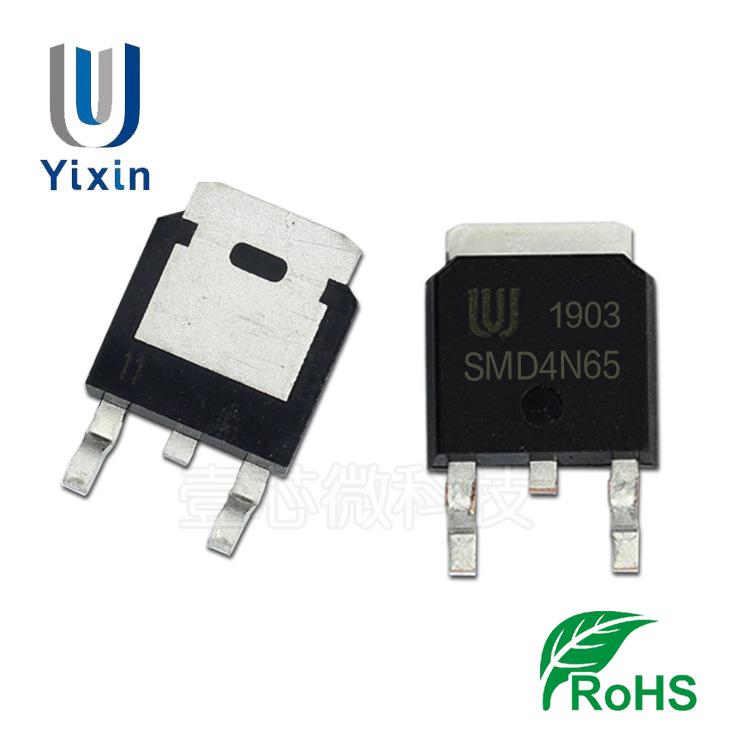

多样化封装： 提供TO-220（带金属背板，散热好）、TO-220F/TO-220F1（全塑封，自带绝缘，无需绝缘垫片）、TO-252 (DPAK)、TO-263 (D²Pak)、TO-251等多种封装，满足不同的绝缘、散热和安装空间需求。

应用广泛： 数据手册明确其适用于AC-DC开关电源（如35W适配器）、DC-DC电源转换器、高压H桥PWM电机驱动、LED驱动器、电池管理系统、电动工具、家用电器、逆变器和UPS系统等。

二、 典型应用电路解析

1. 反激式（Flyback）开关电源（主开关管）

在20W-35W的手机充电器、小功率适配器、机顶盒电源等离线式开关电源中，4N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus，约300-400V）。

4N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个小阻值采样电阻（如0.1-0.22Ω）接地，用于电流检测和过流保护。

PWM控制器（如UC384x、OB2263、AP8022系列）输出脉冲，通过栅极驱动电路控制4N65的开关。

工作阶段与设计要点：

导通阶段： 4N65导通，电能存储在变压器初级绕组中。

关断阶段： 4N65关断，变压器初级绕组产生的反电动势会形成很高的电压尖峰。必须在漏极和源极之间并联RCD吸收网络，以钳位电压尖峰，防止其超过650V的VDSS而击穿MOSFET。

驱动设计： 由于其阈值电压最高可达5V，为确保低导通电阻，栅极驱动电压推荐为12V-15V。驱动回路应短，并串联一个10-47Ω的栅极电阻以抑制振铃和调节开关速度。

2. 高速风扇PWM电机驱动（开关管）

在CPU散热风扇、机箱风扇等应用中，4N65可用于PWM调速控制。

电路原理：

4N65作为低压侧开关管，其漏极（D） 连接风扇电机的一端，源极（S） 接地。

MCU或专用风扇驱动IC产生PWM信号，通过一个简单的驱动电路（如晶体管）控制4N65的栅极。

优势： 其快速开关特性（开关时间<50ns） 和较低的导通电阻使得它能够迅速响应PWM控制信号的变化，实现精确的转速调节，同时导通损耗小，发热低，有利于风扇长时间稳定运行。

3. LED恒流驱动电源

在20W-50W的LED球泡灯、筒灯、灯管驱动中，4N65可用于非隔离降压（Buck）或隔离式反激架构的初级侧开关。其高耐压和良好的开关特性有助于实现高功率因数、高效率和高可靠性。

4. H桥电机驱动电路

在步进电机、直流电机及交流电机的驱动电路中，多颗4N65可用于构建H桥拓扑，通过PWM信号控制电机的转速和方向。

三、 设计要点与注意事项

栅极驱动设计：

驱动电压与电流： 为确保4N65完全开启以发挥其低RDS(on)优势，必须提供12V-15V的驱动电压。其栅极电荷Qg典型值约14-20nC，驱动芯片或驱动电路需能提供足够的峰值电流（通常需大于0.2A）以确保快速开关，降低开关损耗。

栅极保护： 栅源间必须并联10kΩ-100kΩ的泄放电阻，确保可靠关断，防止静电积累导致误开启。并联一个±15V~±18V的稳压管可有效防止ESD或电压振荡击穿栅氧化层。

散热设计至关重要：

功耗估算： 在反激电源或电机驱动中，损耗包括导通损耗（Pcond=IRMS² × RDS(on)）和开关损耗。以35W电源、初级电流有效值0.2A、RDS(on)=2.5Ω计算，导通损耗约0.1W。加上开关损耗，总功耗可能超过0.3W-0.5W。

散热措施： 对于TO-220封装，在密闭空间或环境温度较高时，建议加装小型铝制散热片。对于TO-220F或TO-252等表面贴装封装，其热阻较大（如TO-252的RθJA约110°C/W），需在PCB上设计大面积铺铜和密集的散热过孔阵列，将热量快速传导至整个板层。

PCB布局以抑制电压尖峰和EMI：

功率回路最小化： 输入电容、变压器初级（或电机）、4N65构成的高频功率环路面积必须最小化，走线短而粗，以减小寄生电感，从而抑制开关瞬间产生的电压尖峰。

吸收电路与驱动走线： 在开关电源应用中，RCD吸收电路必须紧靠4N65的漏极和源极引脚。栅极驱动走线应远离高dv/dt的开关节点（如变压器引脚），防止噪声耦合导致误触发。

雪崩能量与可靠性： 4N65通常具有较高的抗雪崩能力（EAS可达260mJ），这增强了其在漏感能量释放等异常情况下的生存能力。但在设计时，仍应通过合理的变压器设计、吸收电路和缓冲网络来避免MOSFET长期工作在雪崩状态。

四、 选型参考

4N65主要定位于650V耐压、4A电流等级的中小功率高压开关场景。选型时需重点关注导通电阻RDS(on)、栅极电荷Qg、封装热阻以及是否需通过雪崩测试。

总结

壹芯微4N65以其650V高耐压、4A电流能力、适中的导通电阻以及良好的快速开关特性，成为20W-50W级离线式开关电源、小功率电机驱动（如高速风扇）和LED驱动的经典选择。成功应用的关键在于：提供充足（12-15V）的栅极驱动电压，在开关电源中实施有效的RCD吸收电路以抑制漏感尖峰，并根据封装进行合理的散热设计。通过遵循这些设计准则，并选择壹芯微的4N65能够为您的AC-DC电源、电机调速或LED驱动项目提供一个可靠、高效且极具成本优势的高压开关解决方案。
