将 MM1W 系列稳压管与 TVS 管组合成两级保护电路，是一种兼顾“粗保护（大能量）”与“细钳位（低残压）”的高性价比方案。这种架构特别适合应对雷击浪涌、感性负载反冲等既有大能量又要求精密钳位的工业场景。

架构原理：TVS 扛浪涌，MM1W 精修边

设计思路：利用 TVS 反应快、通流能力强的特点吸收大部分浪涌能量（第一级），利用 MM1W 动态特性相对较好的特点将电压最终钳位在更精确的低压（第二级）。

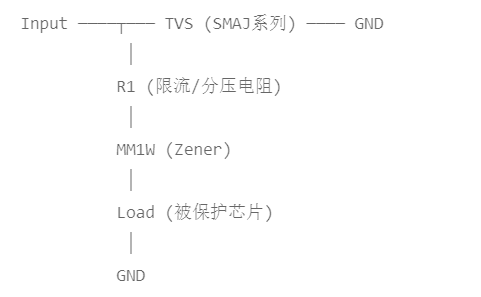

典型电路拓扑：

关键设计步骤与参数匹配

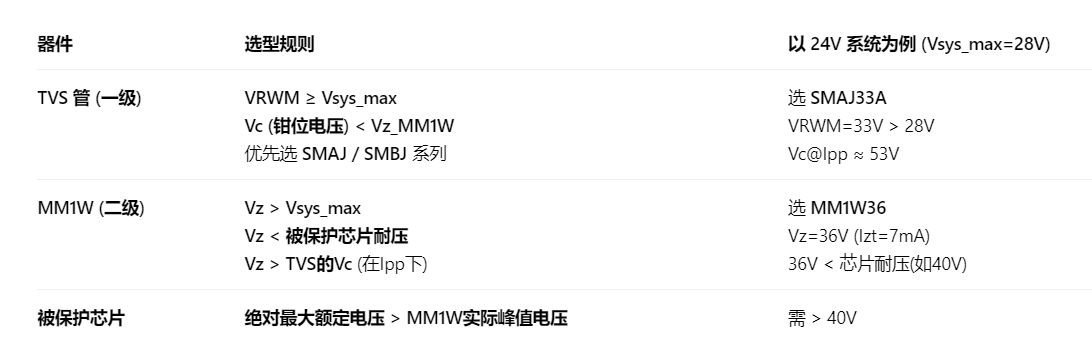

1. 器件选型：电压梯次配置

这是整个设计的核心，必须保证击穿电压的严格递进关系，防止器件“抢电流”或“不动作”。

关键匹配点：必须实测或计算 TVS 在最大浪涌电流下的钳位电压 Vc_max，确保 Vc_max < Vz_MM1W。如果 TVS 的钳位电压高于 MM1W 的稳压值，MM1W 将无法导通，失去二级保护作用。

2. 限流电阻 R1 的计算

R1 的作用是限流（保护 MM1W 不过功耗）和分压（确保 MM1W 能进入击穿区）。

计算公式：

Vin_max：系统可能出现的最高异常电压（或 TVS 钳位后的电压）

Vz：MM1W 的标称稳压值

IMM1W：流经 MM1W 的电流（需在 Izt 与 Izm 之间）

计算示例 (24V系统, MM1W36)：

假设 TVS 已将电压钳位在 50V。

MM1W36 的 Izt=7mA, Izm≈25mA。

R1_min = (50V - 36V) / 25mA ≈ 560Ω （保护管子不烧）

R1_max = (50V - 36V) / 7mA ≈ 2kΩ （保证能稳压）

推荐值：取中间值，如 1.2kΩ。

电阻功率：

3. 针对高压系统 (如 48V/100V) 的特殊调整

MM1W75/82/91/100/110/120 等高压型号，在两级保护中R1 的取值会非常大，导致响应变慢。

高压设计陷阱：

MM1W120 的 Izt 仅 2.0mA，IzM 仅 8mA。

若 TVS 钳位在 130V，R1 理论值高达 (130-120)/0.002 = 5kΩ。

后果：大电阻 + MM1W 的高动态阻抗（Zzt>500Ω）会导致钳位动作迟缓，失去保护意义。

高压方案建议：

方案 A（推荐）：放弃 MM1W 做二级保护，改用 TVS1 + TVS2 两级 TVS（如 SMAJ + SMBJ 同电压等级），利用 TVS 的低阻抗做快速钳位。

方案 B：仅在极低功耗、对电压精度要求极高的基准源保护中，才使用 MM1W 做二级精细钳位。

常见设计误区与验证

TVS 选型过压：若 TVS 的 VRWM 远大于系统电压（如 48V 系统选 SMAJ58A），其实际钳位电压 Vc 可能高达 90V，此时后级 MM1W82 可能无法有效导通。

忽略动态阻抗：MM1W 在高电压时 Zzt 很大（如 MM1W120 Zzt=550Ω），实际钳位电压 = Vz + I * Zzt。若浪涌电流 I 达到 5mA，实际电压会高出标称值 2-3V，可能击穿后级芯片。

R1 功率不足：在高压差下，R1 会承受大部分压降。例如 100V 输入钳位到 36V，64V 压降落在 R1 上，即使电流仅 10mA，功耗也达 0.64W，必须选 1W 以上的电阻。

总结：什么时候该用这种架构？

适用：12V~48V 系统，且对后级电压精度有要求（如 ADC 基准源保护）。

不适用：>60V 的高压大浪涌系统（应优先使用大功率 TVS 或 MOV）。

黄金组合：SMAJ系列 (TVS) + MM1W3V3~MM1W56 + 1kΩ/1W 电阻。
