MM1W110贴片稳压二极管参数，MM1W110规格书，MM1W110引脚图

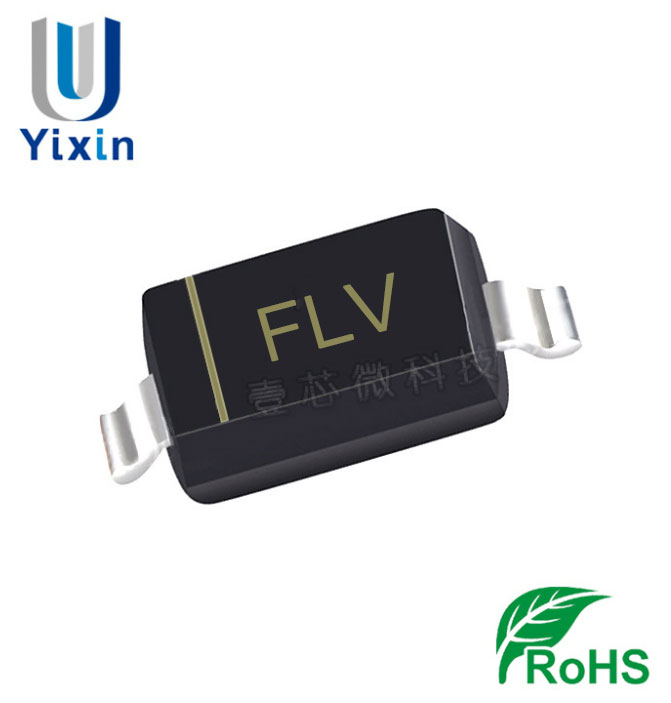

壹芯微科技专业生产贴片齐纳稳压二极管MM1W110,SOD-123封装

MM1W110 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

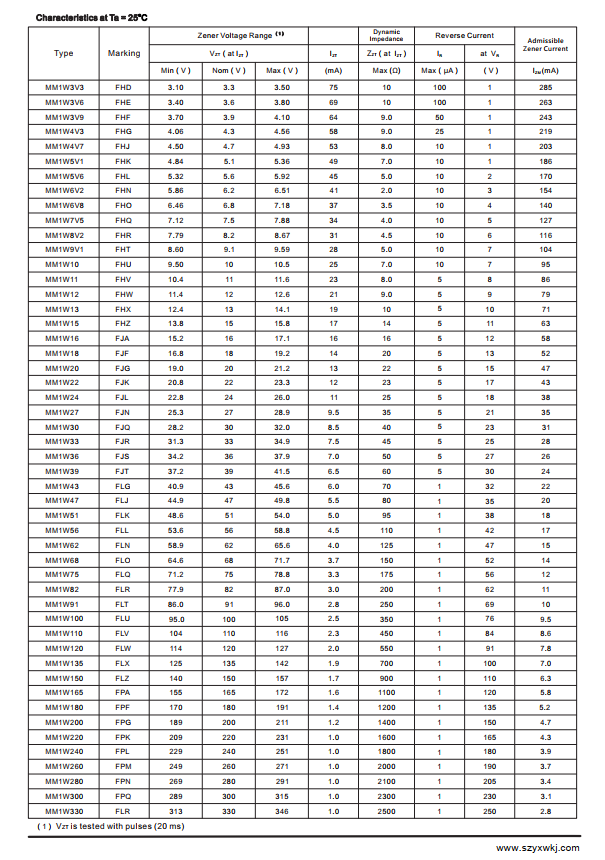

MM1W110 SOD-123封装引脚规格书参数如下：

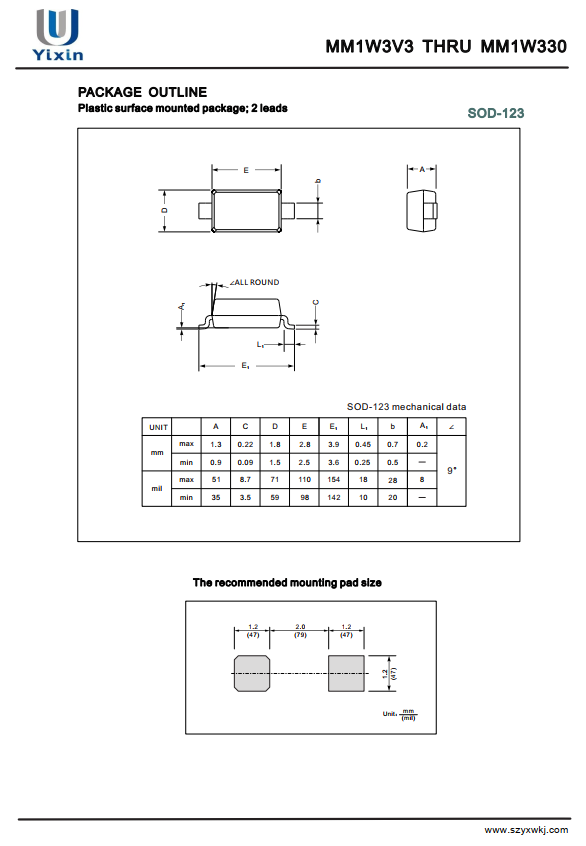

MM1W110 SOD-123封装尺寸如下：

MM1W110 是 MM1W 系列中电压最高、动态阻抗最大、工作电流最小的“极限”型号之一。它主要作为 100V+ 级高压直流母线的“安全阀”，用于保护耐压 120V 以上的功率器件，但在设计上存在显著的“微电流”陷阱。

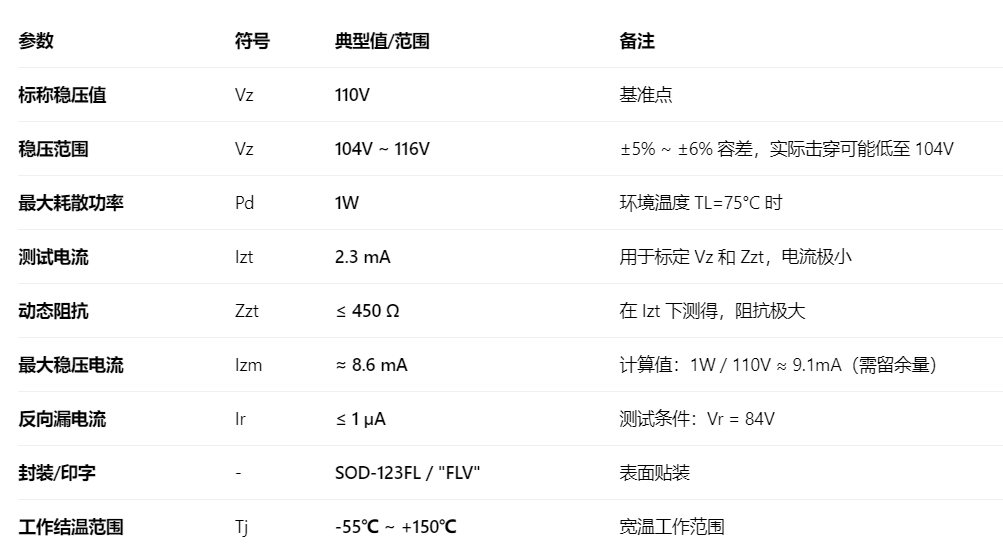

核心参数：

主要作用：100V+ 系统的“高压防线”

MM1W110 的 110V 高门槛决定了它只适用于特定的高压工业场景，不适用于常规 48V/60V 系统。

100V~120V 工业母线过压保护 (OVP)

在工业控制、通信基站或某些 100V 直流母线 系统中，当遭遇雷击浪涌或电压异常时，MM1W110 能将电压钳位在 110V 左右，保护后级耐压通常为 120V~150V 的 DC-DC 或控制器。

高压开关电源尖峰吸收

在反激式或升压电源中，吸收变压器漏感或 MOSFET 关断时产生的高压尖峰，防止功率管击穿。

高压基准参考（非精密）

在极少数需要高电压参考的模拟电路中提供基准，但由于其动态阻抗大（450Ω），精度较差。

关键设计陷阱（MM1W 系列极限）

MM1W110 将你之前总结的“电压越高，阻抗越大，电流越小”的规律推向了极端，设计时极易因忽略物理极限而失败：

电流窗口极窄：其最大电流 Izm 仅约 8.6mA，而测试电流 Izt 需 2.3mA。有效工作电流区间仅 2.3~8.6mA。若限流电阻设计不当，电流低于 2.3mA，管子无法进入有效击穿区（阻抗接近无穷大），保护完全失效。

钳位电压虚高：由于 Zzt 高达 450Ω，当浪涌电流达到 8mA 时，实际钳位电压 = 110V + (8mA × 450Ω) = 113.6V。计算被保护芯片（如 120V 耐压的 DC-DC）的余量时，必须按此峰值电压计算，而非标称 110V。

功耗与散热：在 110V 电压下，1W 功率意味着电流约 9mA。SOD-123FL 封装散热能力有限，必须串联大功率限流电阻（通常需 2W~3W 的电阻），且 PCB 需预留铜皮散热。

选型与替代建议

适用场景：100V~120V 工业系统（如高压电动车控制器、通信电源输入）。

不适用场景：48V/60V 系统（应选 MM1W56/68）；精密基准源（应选 TL431）。

替代方案：若浪涌能量较大（如雷击），建议在 MM1W110 前端并联一个 SMAJ110A 或 SMBJ110A 的 TVS 管做一级粗保护，MM1W110 做二级精细钳位。
