壹芯微2N65是一款在中高压、小功率开关电源和电机驱动领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了2A的连续电流处理能力，并凭借其适中的导通电阻（典型值3.8-5.0Ω@10V）、极低的栅极电荷和快速的开关速度，成为小功率反激式开关电源、LED驱动、电机控制和DC-DC转换器等应用中的高性价比开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 2N65核心概览：参数、封装与特点

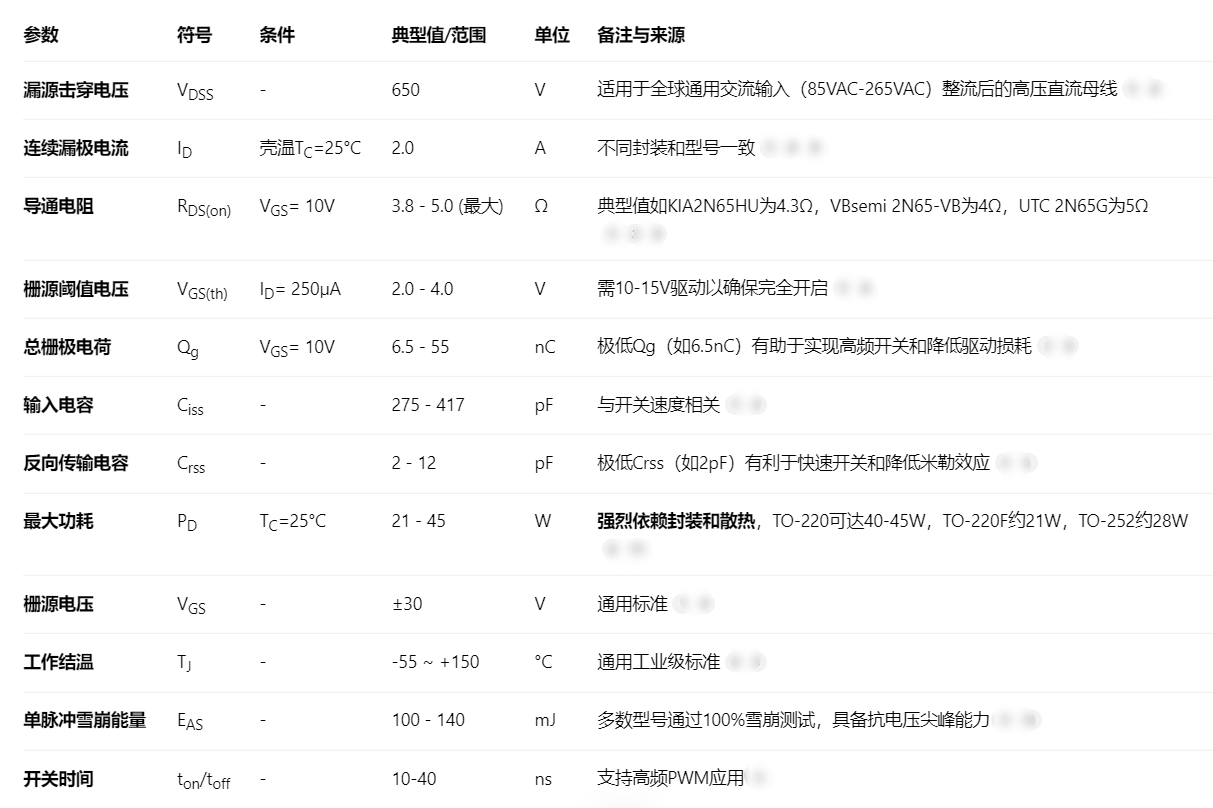

1. 关键电气参数（汇总）

2N65是一个通用型号。主要规格范围如下：

参数解读：

高压与小电流： 650V的耐压使其能够轻松应对全球通用交流输入（85VAC-265VAC）经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。2A的连续电流能力使其非常适合10W-30W级别的小功率开关电源设计。

极速开关与超低栅极电荷： 采用先进的平面条纹DMOS或平面技术制造，具有超低栅极电荷（Qg可低至6.5nC）和极低的反向传输电容（Crss可低至2pF），这使其能够实现极高的开关频率（可达数百kHz），从而显著减小变压器和滤波元件的体积，提升电源功率密度和效率。

高可靠性特性： 多数型号通过了100%单脉冲雪崩能量测试，并具备改进的dv/dt能力，增强了在感性负载开关或雷击浪涌等异常情况下的鲁棒性和系统寿命。

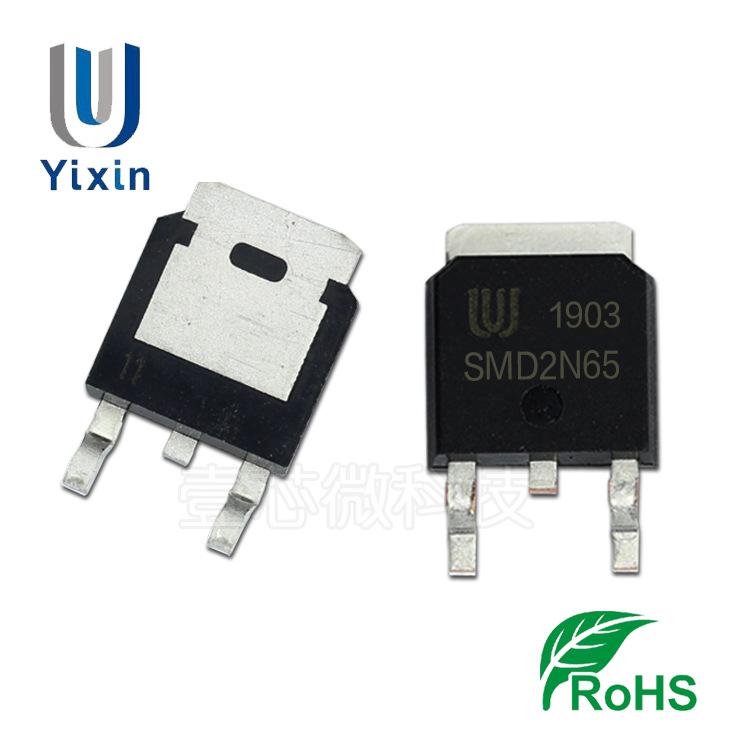

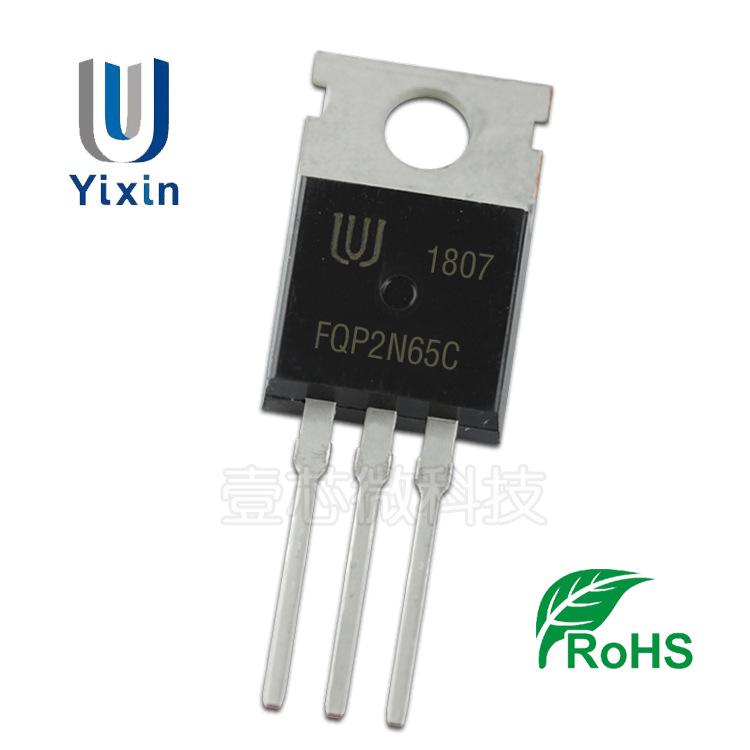

多样化封装： 提供TO-220（带金属背板，散热好）、TO-220F/TO-220F1（全塑封，自带绝缘，无需绝缘垫片）、TO-251、TO-252 (DPAK)、TO-262等多种封装，满足不同的绝缘、散热、安装空间和成本需求。

应用广泛： 数据手册明确其适用于高效开关电源及功率因数校正（PFC）系统、PWM电机控制、高效DC-DC转换器、桥接电路、LED驱动器、小型逆变器、家用电器及工业控制电路等。

二、 典型应用电路图文解析

1. 小功率反激式（Flyback）开关电源（主开关管）

在10W-25W的手机充电器、小家电电源适配器、路由器电源等离线式开关电源中，2N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus，约300-400V）。

2N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个小阻值采样电阻（如0.1-0.15Ω）接地，用于电流检测和过流保护。

集成PWM控制器（如OB2262、AP8022、VIPer22A系列）输出脉冲，直接或通过简单驱动控制2N65的栅极。

工作阶段与设计要点：

导通阶段： 2N65导通，电能存储在变压器初级绕组中。

关断阶段： 2N65关断，变压器初级绕组产生的反电动势会形成电压尖峰。必须在漏极和源极之间并联RCD吸收网络，以钳位电压尖峰，防止其超过650V的VDSS而击穿MOSFET。

驱动设计： 由于其阈值电压最高可达4V，为确保低导通电阻，栅极驱动电压推荐为12V-15V。其极低的栅极电荷（Qg） 使得它甚至可以被一些低电流能力的集成控制器直接驱动，简化了电路。

2. LED恒流驱动电源

在10W-30W的LED球泡灯、灯管、筒灯驱动中，2N65是隔离式反激架构初级侧开关的经典选择。其高耐压和超快速开关特性有助于实现高功率因数、高效率和高可靠性，同时支持无频闪调光。

3. 高速PWM电机/风扇驱动（开关管）

在CPU散热风扇、机箱风扇、小型直流电机等应用中，2N65可用于低压侧PWM调速控制。

电路原理：

2N65作为开关管，其漏极（D） 连接电机一端，源极（S） 接地。

MCU的PWM输出口通过一个限流电阻直接或通过晶体管驱动2N65的栅极。

优势： 其超快的开关时间（上升时间30ns，下降时间40ns） 和低导通电阻使得它能够几乎无延迟地响应PWM控制信号，实现精确的转速调节，同时导通损耗极小，发热量低。

4. 功率因数校正（PFC）辅助电路

在小功率电源中，2N65可用于临界导通模式（CrM）PFC电路中的辅助开关或缓冲电路，帮助提升整机功率因数。

三、 设计要点与注意事项

栅极驱动设计：

驱动电压与电流： 为确保2N65完全开启，建议提供10V-15V的驱动电压。其极低的栅极电荷（最低6.5nC） 意味着驱动电路所需的峰值电流非常小（可能低于0.1A），这极大地降低了对驱动芯片的要求，甚至允许使用GPIO口直接驱动（需串联电阻限流）。

栅极保护： 尽管其栅极氧化层较为坚固，但为保险起见，栅源间并联一个10kΩ-100kΩ的泄放电阻仍是良好实践，可确保可靠关断并泄放静电。在噪声较大的环境中，可考虑并联一个±15V~±20V的稳压管进行钳位保护。

散热设计：

功耗估算： 在小功率应用中，2N65的总功耗通常很低（可能小于0.5W）。例如，在20W反激电源中，假设初级电流有效值0.15A，RDS(on)=4Ω，则导通损耗仅0.09W。

散热措施： 对于TO-220封装，在多数自然对流环境下，其金属背板本身已能提供足够的散热能力，通常无需额外散热片。对于TO-220F或TO-252等表面贴装封装，在PCB上设计适当面积的铺铜（作为散热焊盘）并添加散热过孔，即可满足散热需求。

PCB布局以优化EMI和可靠性：

功率回路最小化： 尽管功率较小，但为获得最佳EMI性能和效率，输入电容、变压器初级、2N65构成的高频功率环路面积仍应尽可能小，走线短而粗。

吸收电路就近放置： RCD吸收电路必须紧靠2N65的漏极和源极引脚，以最大化其吸收效果，保护MOSFET。

驱动回路独立： 栅极驱动走线应远离高dv/dt的开关节点（如变压器引脚），以防止噪声耦合。

利用其快速开关特性： 2N65的核心优势在于其极低的Qg和Crss。在设计时，可以考虑采用更高的工作频率（例如100kHz以上），从而使用更小体积的磁性元件和电容，实现更高功率密度的电源设计。

四、 选型参考

2N65主要定位于650V耐压、2A电流等级的小功率、高频高压开关场景。选型时需重点关注导通电阻RDS(on)、栅极电荷Qg（追求高频必选低Qg型号）、封装形式以及功耗。

总结

2N65以其650V高耐压、2A电流能力、极低的栅极电荷和超快的开关速度，成为10W-30W级小功率离线式开关电源、LED驱动和高频PWM电机控制的极致性价比选择。成功应用的关键在于：充分利用其低Qg特性，可简化驱动设计并提升工作频率；在开关电源中实施有效的RCD吸收电路；进行简洁合理的PCB布局。通过遵循这些设计准则，并选择特性匹配的型号（如追求高频选KIA2N65HU，追求通用选UTC 2N65L系列），2N65能够为您的紧凑型、高效率电源或控制项目提供一个可靠、迅捷且成本极具竞争力的高压开关解决方案。
