MM1W56贴片稳压二极管参数，MM1W56规格书，MM1W56引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W56,SOD-123封装

MM1W56 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

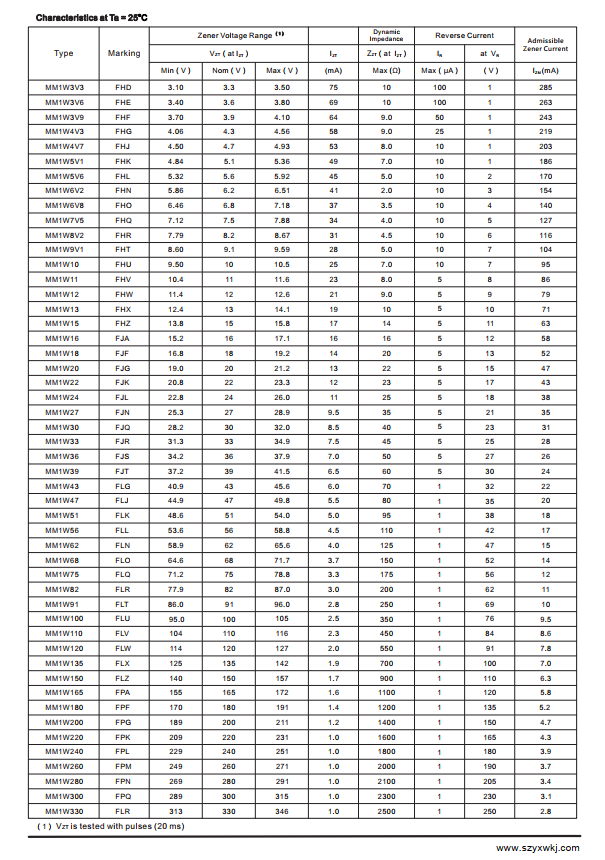

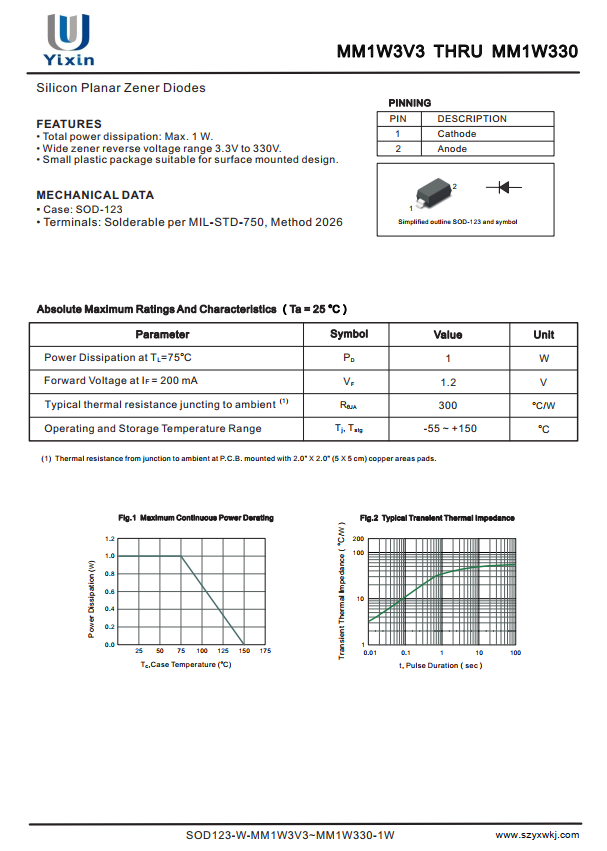

MM1W56 SOD-123封装引脚规格书参数如下：

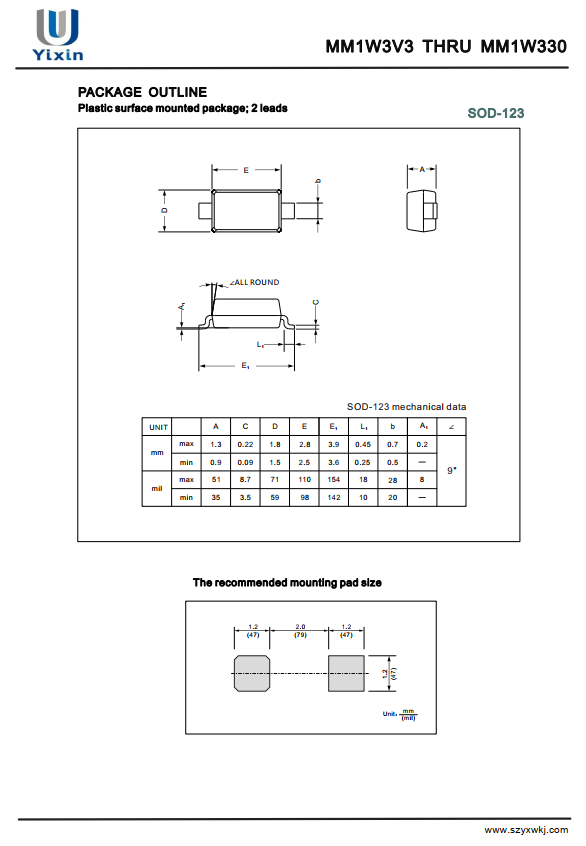

MM1W56 SOD-123封装尺寸如下：

MM1W56 是一款 1W、56V 的贴片稳压二极管（齐纳二极管），采用 SOD-123FL 封装。它属于高压、小电流器件，主要应用于 48V 通信电源的过压保护。

核心电气参数

标称稳压值Vz：56V 典型工作电压

稳压范围Vz：53.6V ~ 58.8V 常见 ±5% 容差

最大耗散功率Pd：1W @ TL=75°C

测试电流Izt：4.5 mA 标定 Vz 的参考电流

动态阻抗Zzt：≤ 110 Ω @ Izt=4.5mA，阻抗较高

反向漏电流Ir：1 µA  @ Vr=42V

最大稳压电流Izm：~17 mA 计算值：1W / 56V ≈ 17.8mA（需留余量）

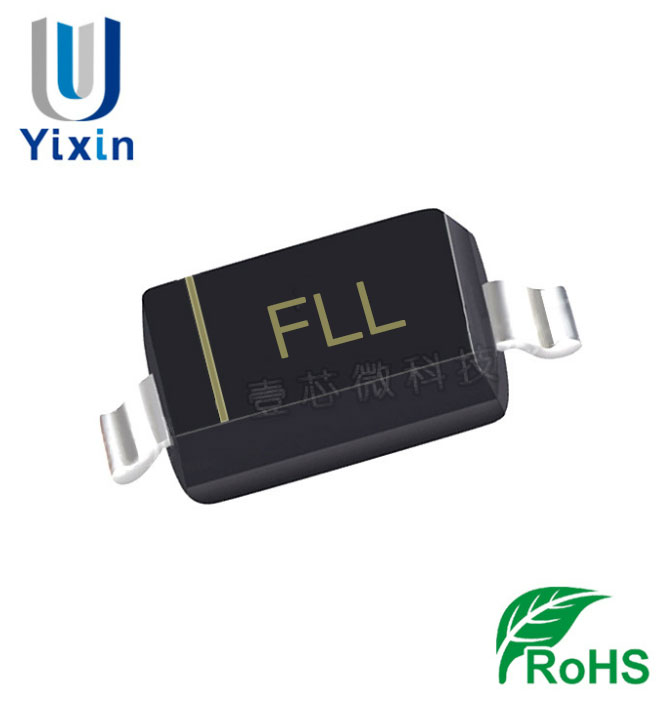

封装形式SOD-123FL：表面贴装，印字通常为 "FLL"

工作结温范围Tj：-55℃ ~ +150℃ 宽温工作范围

主要作用与应用场景

48V 通信总线过压保护 (OVP)

这是 MM1W56 最典型的应用。在通信设备、PoE 供电系统或工业 48V 背板中，将其并联在电源输入端，用于钳制浪涌电压，防止后级昂贵的 DC-DC 或处理器因过压损坏。

电压钳位与尖峰吸收

在开关电源的变压器反馈绕组或 MOSFET 漏极电路中，吸收开关过程中产生的高压尖峰（Spike），防止功率器件击穿。

高压基准源

在需要较高参考电压的模拟电路（如运放比较器、高压监测电路）中，提供相对稳定的 56V 基准点。

使用注意事项

必须串联限流电阻：稳压管是“靠电流发热来稳压”的器件，绝对不能直接并联在电源两端。必须通过电阻 R 限流，计算公式为 R ≥ (Vin_max - Vz) / Izm。建议将工作电流 Iz 控制在 3mA ~ 15mA 之间，既要保证稳压效果，又要防止超过 1W 功耗而烧毁。

注意动态阻抗影响：56V 属于高压稳压管，其动态阻抗（约 110Ω）相对较大。这意味着当负载电流变化剧烈时，输出电压会有明显波动，不适合对电压精度要求极高的精密电源。

散热设计：1W 功率在 SOD-123 这种小封装下发热严重。若需长期工作在高电流下，建议在 PCB 上预留足够的铜皮散热面积，或考虑使用更大封装的 1W 稳压管（如 DO-41）。
