壹芯微12N65是一款在中高压、中大功率开关电源领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了12A的连续电流处理能力，并凭借其极低的导通电阻（典型值0.67-0.85Ω@10V）、较低的栅极电荷和卓越的快速开关与雪崩耐量，成为大功率反激式/正激式开关电源、功率因数校正（PFC）电路、半桥/全桥拓扑及工业电机驱动等应用中的高性能开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 壹芯微12N65核心概览：参数、封装与特点

1. 关键电气参数（汇总）

12N65是一个通用型号。主要规格范围如下：

参数解读：

高压与大电流： 650V的耐压使其能够轻松应对全球通用交流输入经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。12A的连续电流能力使其非常适合150W-300W甚至更高功率级别的开关电源设计。

极低导通电阻与快速开关： 采用先进的平面条纹DMOS等技术，实现了极低的导通电阻（RDS(on)可低至670mΩ），这能显著降低导通损耗，提升系统效率。同时，其较低的栅极电荷和反向传输电容支持快速开关，适用于高效率的开关模式电源。

超高可靠性与鲁棒性： 核心亮点是极高的单脉冲雪崩能量（EAS高达865mJ）和改进的dv/dt能力（4.5V/ns）。这意味着它在应对变压器漏感能量释放、雷击浪涌或感性负载开关等极端电压应力时，具有卓越的生存能力和系统可靠性。

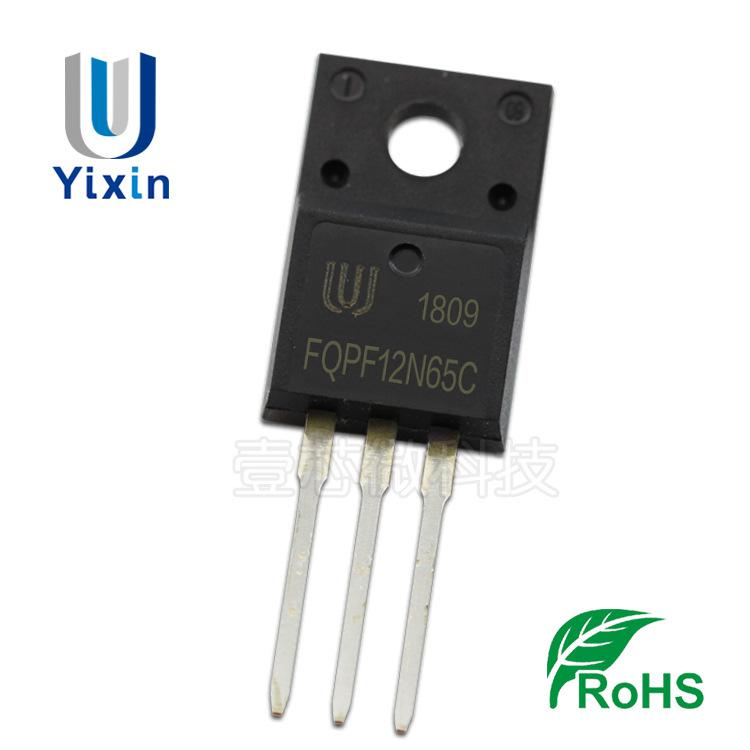

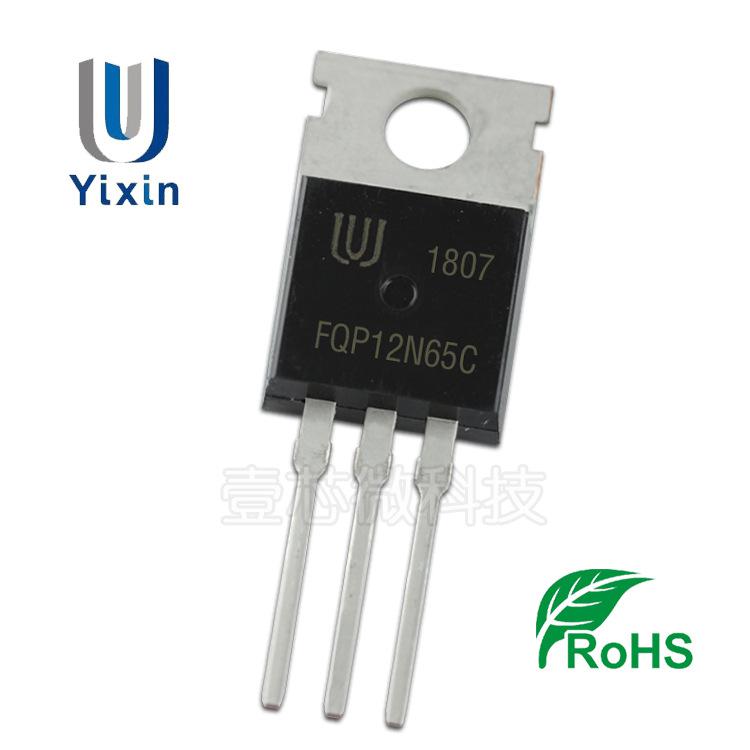

多样化封装： 提供TO-220、TO-220F/TO-220F1（全塑封）、TO-262、TO-263 (D²Pak)等多种封装。其中TO-262封装凭借其更大的散热金属片，可实现高达278W的耗散功率，非常适合大功率密度的应用。

应用广泛： 数据手册明确其适用于高效开关模式电源（SMPS）、基于半桥拓扑的有源功率因数校正（PFC）、电子镇流器、LED电源、工业电机驱动、UPS和逆变器系统等。

二、 典型应用电路解析

1. 大功率反激式（Flyback）或正激式（Forward）开关电源（主开关管）

在150W-250W的PC电源、工业电源、通信电源等中，12N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus）。

12N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个精密采样电阻（如0.05-0.1Ω）接地，用于峰值电流模式控制。

高性能PWM控制器（如UC3845、NCP1252等）输出脉冲，通过专用栅极驱动器（如TI UCC27517，MIC44xx系列） 控制12N65的开关。由于其输入电容（Ciss）较大，必须使用驱动能力强的驱动器。

设计要点：

吸收与钳位： 必须使用RCD或有源钳位电路来吸收漏感能量，其高EAS 提供了额外的安全裕量，但不应依赖于此进行常规设计。

驱动设计： 栅极驱动电压推荐为12V-15V。需计算驱动所需峰值电流：Ipeak= Qg/ tr。以Qg=50nC，tr=100ns计，约需0.5A。应选择驱动电流大于1A的驱动器以确保快速开关。

2. 功率因数校正（PFC）升压电路（开关管）

在200W以上的电源中，为满足80 PLUS认证和谐波标准，12N65是连续导通模式（CCM）PFC升压电路中主开关管的理想选择。

电路原理：

12N65作为升压开关，其源极（S） 接地，漏极（D） 连接升压电感和大电流超快恢复二极管（如碳化硅二极管）。

PFC控制器（如UCC28019，NCP1654）产生固定频率的PWM信号，通过驱动器控制12N65。

优势： 其极低的RDS(on) 能大幅降低导通损耗，而快速开关能力有助于优化EMI性能。高雪崩能量增强了在电网波动或负载瞬变时的可靠性。

3. 半桥/全桥LLC谐振变换器（开关管）

在高效服务器电源、高端适配器中，两颗或四颗12N65可用于构建半桥或全桥LLC谐振拓扑。

电路原理：

12N65组成桥臂，驱动LLC谐振腔（谐振电感、谐振电容和变压器励磁电感）。

专用LLC控制器（如NCP1397，FAN7688）产生互补的50%占空比信号，通过隔离型半桥驱动器（如IR2104，UCC27714） 进行驱动。

关键考量： 必须精确设置死区时间，以利用其体二极管实现零电压开关（ZVS），从而将开关损耗降至极低。其体二极管的反向恢复电荷（Qrr） 会影响ZVS的实现和效率。

4. 工业电机驱动与变频器

在变频器、伺服驱动等工业应用中，多颗12N65可用于构建三相逆变桥，驱动交流电机。

三、 设计要点与注意事项

栅极驱动设计（重中之重）：

驱动能力： 12N65的输入电容（Ciss）高达1.5-2.4nF，且Qg在40-54nC范围。绝不能使用MCU GPIO或弱驱动芯片直接驱动。必须选用峰值输出电流大于1A，甚至2A的专用MOSFET驱动器。

驱动电压与布局： 驱动电压推荐12V-15V。驱动回路（驱动器输出->栅极电阻->MOSFET栅极->源极->驱动器地）必须极短且环路面积最小，以降低寄生电感，防止栅极振荡和误触发。

栅极电阻选择： 栅极串联电阻（Rg）需权衡开关速度和振铃/EMI。典型值在10-100Ω之间。建议通过实验确定最佳值。

散热设计至关重要（功率与温升计算）：

功耗估算： 在大功率应用中，损耗显著。例如，在CCM PFC中，假设IRMS=5A，RDS(on)=0.8Ω，则导通损耗Pcond= IRMS² × RDS(on)= 20W！加上开关损耗，总功耗可能超过25W。

散热措施： 对于TO-220或TO-262封装，必须加装大型、鳍片密集的铝制散热器，并涂抹高性能导热硅脂。对于TO-220F等塑封封装，需通过大面积PCB铺铜（底层和内部层）和大量散热过孔将热量导出。务必计算结温TJ：TJ= TA+ (PD× RθJA)，确保TJ< 125°C（留有裕量）。

PCB布局以应对高dv/dt和di/dt：

功率回路最小化： 输入电容、开关管、变压器/电感构成的高频大电流环路必须面积最小，使用短而宽的铜箔，以减小寄生电感，从而抑制电压尖峰和辐射EMI。

吸收电路就近放置： 吸收电路（Snubber）必须直接连接在MOSFET的D和S引脚之间，走线长度尽可能短。

地平面分割： 将大电流功率地和敏感的模拟/控制地进行星型单点连接，防止噪声干扰控制芯片。

充分利用其高可靠性特性： 虽然12N65具有极高的雪崩能量（865mJ），为系统提供了强大的安全屏障，但优秀的设计不应让其频繁进入雪崩状态。应通过优化变压器绕制工艺（降低漏感）、设计合理的吸收电路和设置适当的缓冲网络，来常态化管理开关应力。

四、 选型参考

12N65主要定位于650V耐压、12A电流等级的中高功率、高可靠性开关场景，是构建高效、坚固电源系统的关键器件。选型时需重点关注导通电阻RDS(on)、雪崩能量EAS、封装的热阻（RθJC）以及驱动所需的栅极电荷Qg。

总结

壹芯微12N65以其650V高耐压、12A大电流、极低的导通损耗（RDS(on)<0.85Ω）以及堪称业界标杆的雪崩耐量（EAS865mJ），成为150W-300W+级高性能开关电源、高可靠性PFC及驱动应用的旗舰级选择。成功应用的核心在于：必须配备足够强悍的栅极驱动器以驾驭其较大的输入电容；必须进行严谨的散热设计以应对可观的功率损耗；必须实施优化的PCB布局以控制高频开关噪声。通过遵循这些设计准则，并选择特性匹配的型号，壹芯微12N65能够为您的下一代高效、高功率密度、高可靠性的电源系统提供一个坚实而强大的高压开关核心。
