为 MM1W120 计算限流电阻是高压稳压电路设计的“精细活”。由于它的工作电流窗口极窄（仅约 2mA~8mA），计算必须分两步走：先确保能稳压（下限），再确保不烧毁（上限）。

MM1W120 的物理极限（计算基准）

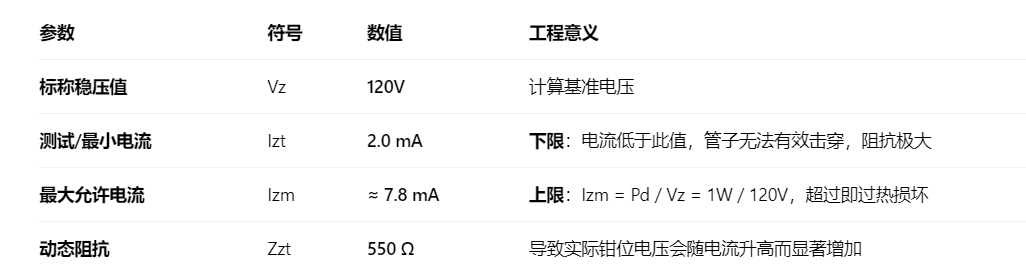

在开始计算前，必须明确这颗管子的“脾气”，这是所有公式的输入条件：

第一步：计算电阻值（满足“稳压”与“安全”）

假设你的系统是 110V 直流母线（常见于通信电源），我们以此为例进行演算。

1. 定义系统边界条件

输入电压范围：Vin_min = 100V（欠压波动），Vin_max = 130V（过压浪涌）。

负载电流：I_load = 0 mA（最坏情况，假设负载为高阻或断开，所有电流流经稳压管）。

2. 计算电阻下限 R_min（保证击穿）

在最坏情况下（输入电压最低），必须保证流过 MM1W120 的电流 大于等于 Izt (2mA)，否则稳压失效。

发现陷阱：100V - 120V = -20V，计算结果为负数。这意味着在 100V 输入时，管子根本不会导通。MM1W120 只能用于电压接近或高于 120V 的系统（如 110V 母线在浪涌时达到 130V 才起作用）。

修正场景：假设系统正常电压 110V，浪涌时 Vin_max=130V，我们计算 R_max。

3. 计算电阻上限 R_max（保证不烧毁）

在最坏情况下（输入电压最高且负载开路），电流必须 小于等于 Izm (7.8mA)。

4. 确定最终电阻值

由于 MM1W120 的 Izm 极小，R_max 计算值（1282Ω）就是你的绝对上限。为了确保管子安全，通常还要留 20% 余量（即 Iz 控制在 6mA 左右）：

推荐取值：在 1.2kΩ 至 1.5kΩ 之间选择标准电阻（如 1.2kΩ 或 1.5kΩ）。严禁使用小于 1kΩ 的电阻，否则在 130V 输入时电流将超过 10mA，瞬间烧毁管子。

第二步：计算电阻功率（极易低估的环节）

这是高压应用中最容易犯错的点。限流电阻承受的压降很大，功耗远超直觉。

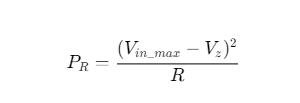

计算公式

代入最坏情况（Vin_max=130V）

若 R=1.2kΩ：P_R = (130-120)² / 1200 = 100 / 1200 ≈ 0.083W

若 R=1.5kΩ：P_R = 100 / 1500 ≈ 0.067W

结论：虽然计算值仅约 0.08W，但在高压应用中，必须考虑电阻的电压耐压和降额。建议选择 0.5W 或 1W 耐压 ≥200V 的厚膜/金属膜电阻，而不是普通的 0805/1206 贴片电阻（耐压通常只有 150V）。

关键设计验证（必做 ）

实际钳位电压验证：MM1W120 的动态阻抗高达 550Ω。当浪涌电流 I=6mA 时，实际钳位电压 = 120V + (0.006A × 550Ω) = 123.3V。请确认你的后级芯片（如 DC-DC）耐压大于 125V，而不是 120V。

输入电压门槛：MM1W120 只能用于 Vin_max > 120V 的系统。如果你的系统电压始终低于 120V（如 48V/60V 系统），请换用 MM1W56/68 等低压型号。

瞬态能量：MM1W 是稳压管，不是 TVS。如果浪涌能量大（如雷击），必须在前端串联 TVS（如 SMAJ130A）做一级保护，MM1W120 仅做二级精细钳位。
