最高反向峰值电压 | 最大平均整流电流 | 最大峰值浪涌电流 | 最大反向漏电流 | 正向压降 | 最大反向恢复时间 | 封装形式 | |||
贴片 | Maximum Peak Reverse Voltage | Maximum Average Rectified Current @Half-Wave Resistive Load 60Hz | Maximum Forward Peak Surge Current @8.3ms Superimposed | Maximum Reverse Current @PRV @25CTa | Maximum Forward Voltage @25CTa | Maximum Reverse Recovery Time | 贴片 | ||
PRV | Io@TA | IFM(Surge) | IR | IFM | VFM | Trr | |||
Vpk | Aav | ℃ | Apk | UAds | Apk | Vpk | ns | ||
1.0AMPERE SCHOTTKY 肖特基二极管 | |||||||||
SS12![]() | 20 | 1.O | 90 | 25 | 0.5 | 1.O | 0.45 | ┅ | SMA |
SS14![]() | 40 | 1.O | 90 | 25 | 0.5 | 1.O | 0.60 | ┅ | SMA |
SS16![]() | 60 | 1.O | 100 | 40 | 0.5 | 1.O | 0.70 | ┅ | SMA |
SS18![]() | 80 | 1.O | 100 | 40 | 0.5 | 1.O | 0.85 | ┅ | SMA |
SS110![]() | 100 | 1.O | 100 | 40 | 0.5 | 1.O | 0.85 | ┅ | SMA |
肖特基二极管SMAF系列 | |||||||||
20 | 1.O | 90 | 40 | 0.3 | 1.O | 0.55 | ┅ | SMAF | |
40 | 1.O | 90 | 40 | 0.3 | 1.O | 0.55 | ┅ | SMAF | |
60 | 1.O | 100 | 40 | 0.3 | 1.O | 0.70 | ┅ | SMAF | |
80 | 1.O | 100 | 40 | 0.3 | 1.O | 0.70 | ┅ | SMAF | |
100 | 1.O | 100 | 40 | 0.2 | 1.O | 0.85 | ┅ | SMAF | |
肖特基二极管SK系列 | |||||||||
SK12![]() ![]() | 20 | 1.O | 90 | 25 | 0.5 | 1.O | 0.45 | ┅ | SMA/SMB |
SK14![]() ![]() | 40 | 1.O | 90 | 25 | 0.5 | 1.O | 0.60 | ┅ | SMA/SMB |
SK16![]() ![]() | 60 | 1.O | 100 | 40 | 0.5 | 1.O | 0.70 | ┅ | SMA/SMB |
SK18![]() ![]() | 80 | 1.O | 100 | 40 | 0.5 | 1.O | 0.85 | ┅ | SMA/SMB |
SK110![]() ![]() | 100 | 1.O | 100 | 40 | 0.5 | 1.O | 0.85 | ┅ | SMA/SMB |
2.0AMPERE SCHOTTKY 肖特基二极管 | |||||||||
SS22![]() ![]() | 20 | 2.O | 75 | 40 | 0.5 | 2.O | 0.55 | ┅ | SMA/SMB |
SS24![]() ![]() | 40 | 2.O | 75 | 40 | 0.5 | 2.O | 0.55 | ┅ | SMA/SMB |
SS26![]() ![]() | 60 | 2.O | 100 | 40 | 0.5 | 2.O | 0.75 | ┅ | SMA/SMB |
SS28![]() ![]() | 80 | 2.0 | 100 | 40 | 0.5 | 2.0 | 0.85 | ┅ | SMA/SMB |
SS210![]() ![]() | 100 | 2.O | 100 | 40 | 0.5 | 2.O | 0.85 | ┅ | SMA/SMB |
SS220![]() ![]() | 200 | 2.O | 100 | 40 | 0.5 | 2.O | 0.95 | ┅ | SMA/SMB |
肖特基二极管SK系列 | |||||||||
SK22![]() ![]() | 20 | 2.O | 75 | 40 | 0.5 | 2.O | 0.55 | ┅ | SMA |
SK24![]() ![]() | 40 | 2.O | 75 | 40 | 0.5 | 2.O | 0.55 | ┅ | SMA |
SK26![]() ![]() | 60 | 2.O | 100 | 40 | 0.5 | 2.O | 0.75 | ┅ | SMA |
SK210![]() ![]() | 100 | 2.O | 100 | 40 | 0.5 | 2.O | 0.85 | ┅ | SMA |
SK220![]() ![]() | 200 | 2.O | 100 | 40 | 0.5 | 2.O | 0.95 | ┅ | SMA |
肖特基二极管SMAF系列 | |||||||||
SS22F![]() | 20 | 2.O | 75 | 50 | 0.5 | 2.O | 0.55 | ┅ | SMAF |
SS24F![]() | 40 | 2.O | 75 | 50 | 0.5 | 2.O | 0.55 | ┅ | SMAF |
SS26F![]() | 60 | 2.O | 100 | 50 | 0.5 | 2.O | 0.70 | ┅ | SMAF |
SS28F![]() | 80 | 2.0 | 100 | 50 | 0.5 | 2.0 | 0.85 | ┅ | SMAF |
SS210F![]() | 100 | 2.O | 100 | 40 | 0.3 | 2.O | 0.85 | ┅ | SMAF |
SS220F![]() | 200 | 2.O | 100 | 40 | 0.3 | 2.O | 0.95 | ┅ | SMAF |
3.0AMPERE SCHOTTKY 肖特基二极管 | |||||||||
SS32![]() ![]() ![]() | 20 | 3.O | 75 | 80 | 0.5 | 3.O | 0.55 | ┅ | SMA/SMB/SMC |
SS34![]() ![]() ![]() | 40 | 3.O | 75 | 80 | 0.5 | 3.O | 0.55 | ┅ | SMA/SMB/SMC |
SS36![]() ![]() ![]() | 60 | 3.O | 100 | 80 | 0.5 | 3.O | 0.75 | ┅ | SMA/SMB/SMC |
SS38![]() ![]() ![]() | 80 | 3.0 | 100 | 80 | 0.5 | 3.0 | 0.75 | ┅ | SMA/SMB/SMC |
SS310![]() ![]() ![]() | 100 | 3.O | 100 | 80 | 0.5 | 3.O | 0.85 | ┅ | SMA/SMB/SMC |
SS320![]() ![]() ![]() | 200 | 3.O | 100 | 80 | 0.5 | 3.O | 0.95 | ┅ | SMB/SMC |
肖特基二极管SMAF系列
| |||||||||
SS32F![]() | 20 | 3.O | 75 | 80 | 0.5 | 3.O | 0.55 | ┅ | SMAF |
SS34F![]() | 40 | 3.O | 75 | 80 | 0.5 | 3.O | 0.55 | ┅ | SMAF |
SS36F![]() | 60 | 3.O | 100 | 80 | 0.5 | 3.O | 0.70 | ┅ | SMAF |
SS38F![]() | 80 | 3.0 | 100 | 80 | 0.5 | 3.0 | 0.85 | ┅ | SMAF |
SS310F![]() | 100 | 3.O | 100 | 70 | 0.3 | 3.O | 0.85 | ┅ | SMAF |
SS320F![]() | 200 | 3.O | 100 | 70 | 0.3 | 3.O | 0.95 | ┅ | SMAF |
肖特基二极管SK系列 | |||||||||
SK32![]() ![]() ![]() | 20 | 3.O | 75 | 80 | 0.5 | 3.O | 0.55 | ┅ | SMA/SMB/SMC |
SK34![]() ![]() ![]() | 40 | 3.O | 75 | 80 | 0.5 | 3.O | 0.55 | ┅ | SMA/SMB/SMC |
SK36![]() ![]() ![]() | 60 | 3.O | 100 | 80 | 0.5 | 3.O | 0.75 | ┅ | SMA/SMB/SMC |
SK310![]() ![]() ![]() | 100 | 3.O | 100 | 70 | 0.3 | 3.O | 0.85 | ┅ | SMA/SMB/SMC |
SK320![]() ![]() ![]() | 200 | 3.O | 100 | 70 | 0.3 | 3.O | 0.95 | ┅ | SMA/SMB/SMC |
5.0AMPERE SCHOTTKY 肖特基二极管 | |||||||||
SS52![]() ![]() ![]() | 20 | 5.O | 60 | 150 | 0.5 | 5.O | 0.57 | ┅ | SMA/SMB/SMC |
SS54![]() ![]() ![]() | 40 | 5.O | 60 | 150 | 0.5 | 5.O | 0.57 | ┅ | SMA/SMB/SMC |
SS56![]() ![]() ![]() | 60 | 5.O | 85 | 150 | 0.5 | 5.O | 0.70 | ┅ | SMA/SMB/SMC |
SS58![]() ![]() ![]() | 80 | 5.0 | 85 | 150 | 0.5 | 5.0 | 0.85 | ┅ | SMA/SMB/SMC |
SS510![]() ![]() ![]() | 100 | 5.O | 85 | 150 | 0.5 | 5.O | 0.85 | ┅ | SMA/SMB/SMC |
SS515![]() ![]() ![]() | 150 | 5.O | 85 | 150 | 0.5 | 5.O | 0.85 | ┅ | SMA/SMB/SMC |
SS520![]() ![]() ![]() | 200 | 5.O | 85 | 150 | 0.5 | 5.O | 0.95 | ┅ | SMA/SMB/SMC |
肖特基二极管SMAF系列 | |||||||||
SS52F![]() | 20 | 5.O | 60 | 150 | 0.5 | 5.O | 0.55 | ┅ | SMAF |
SS54F![]() | 40 | 5.O | 60 | 150 | 0.5 | 5.O | 0.55 | ┅ | SMAF |
SS56F![]() | 60 | 5.O | 85 | 150 | 0.5 | 5.O | 0.70 | ┅ | SMAF |
SS58F![]() | 80 | 5.0 | 85 | 150 | 0.5 | 5.0 | 0.85 | ┅ | SMAF |
SS510F![]() | 100 | 5.O | 85 | 150 | 0.5 | 5.O | 0.85 | ┅ | SMAF |
SS515F![]() | 150 | 5.O | 85 | 150 | 0.5 | 5.O | 0.85 | ┅ | SMAF |
SS520F![]() | 200 | 5.O | 85 | 150 | 0.5 | 5.O | 0.95 | ┅ | SMAF |
肖特基二极管SK系列 | |||||||||
SK52![]() ![]() | 20 | 5.O | 60 | 150 | 5.O | 5.O | 0.55 | ┅ | SMB/SMC |
SK54![]() ![]() | 40 | 5.O | 60 | 150 | 5.O | 5.O | 0.55 | ┅ | SMB/SMC |
SK56![]() ![]() | 60 | 5.O | 85 | 150 | 5.O | 5.O | 0.70 | ┅ | SMB/SMC |
SK58![]() ![]() | 80 | 5.0 | 85 | 150 | 5.0 | 5.0 | 0.85 | ┅ | SMB/SMC |
SK510![]() ![]() | 100 | 5.O | 85 | 150 | 5.O | 5.O | 0.85 | ┅ | SMB/SMC |
SK515![]() ![]() | 150 | 5.O | 85 | 150 | 5.O | 5.O | 0.85 | ┅ | SMB/SMC |
SK520![]() ![]() | 200 | 5.O | 85 | 150 | 5.O | 5.O | 0.95 | ┅ | SMB/SMC |
超低压降肖特基二极管 | |||||||||
SS14L![]() | 40 | 1.O | 90 | 40 | 1.0 | 1.O | 0.45 | ┅ | SMAF |
SS24L![]() | 40 | 2.O | 75 | 40 | 2.0 | 2.O | 0.45 | ┅ | SMAF |
SS26L![]() | 60 | 2.O | 100 | 40 | 2.0 | 2.O | 0.53 | ┅ | SMAF |
SS210L![]() | 100 | 2.0 | 100 | 40 | 2.0 | 2.O | 0.6 | ┅ | SMAF |
SS34L![]() | 40 | 3.O | 75 | 80 | 3.0 | 3.O | 0.38 | ┅ | SMAF |
SS36L![]() | 60 | 3.O | 100 | 80 | 3.0 | 3.O | 0.53 | ┅ | SMAF |
SS310L![]() | 100 | 3.O | 100 | 80 | 3.0 | 3.O | 0.6 | ┅ | SMAF |
SS54L![]() | 40 | 5.O | 75 | 150 | 5.0 | 5.O | 0.38 | ┅ | SMAF |
SS56L![]() | 60 | 5.O | 75 | 150 | 5.0 | 5.O | 0.53 | ┅ | SMAF |
SS510L![]() | 100 | 5.O | 100 | 150 | 5.0 | 5.O | 0.6 | ┅ | SMAF |
SB1045L![]() | 45 | 10.O | 75 | 150 | 5.0 | 10.O | 0.38 | ┅ | T0-277 |
肖特基二极管 | |||||||||
BYW4200B-TR![]() | 200 | 4 | 150 | 70 | 10 | 4 | 0.85 | 35 | TO-252 |
MJD112T4![]() | 100 | 2 | 150 | 4 | 10 | TO-252 | |||
MJD122DTT4 | |||||||||
MJD32CT4-A![]() | -100 | -3 | 150 | -5 | -20 | TO-252 | |||
MJD44H11T4![]() | 8 | 8 | 150 | 16 | 10 | TO-252 | |||
MJD47T4![]() | 250 | 1 | 150 | 2 | TO-252 | ||||
STP640CB-TR | |||||||||
STPR1020CB-TR![]() | 200 | 10 | 150 | 70 | 20 | 10 | 1.25 | 35 | TO-252 |
STPS10170CB-TR![]() | 170 | 10 | 175 | 75 | 10 | 10 | 1 | TO-252 | |
STPS1045B-TR![]() | 45 | 10 | 150 | 75 | 100 | 10 | 0.63 | TO-252 | |
STPS1045BY-TR![]() | 45 | 10 | 175 | 75 | 100 | 10 | 0.63 | TO-252 | |
STPS15H100CB-TR![]() | 100 | 15 | 175 | 75 | 7.5 | 0.8 | TO-252 | ||
STPS15L30CB-TR![]() | 30 | 10 | 150 | 75 | 7.5 | 0.48 | TO-252 | ||
STPS15L45CB-TR![]() | 45 | 15 | 150 | 75 | 7.5 | 0.52 | TO-252 | ||
STPS15L60CB![]() | 60 | 15 | 150 | 75 | 200 | 7.5 | 0.62 | TO-252 | |
STPS20LCD170CB | TO-252 | ||||||||
STPS2H100B-TR | TO-252 | ||||||||
STPS5H100B-TR![]() | 100 | 5 | 175 | 75 | 3.5 | 5 | 0.73 | TO-252 | |

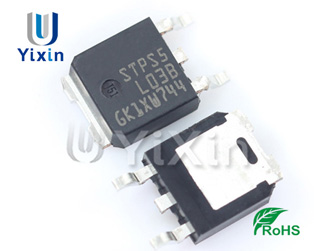

STPS5L25B-TR![]() | 25 | 5 | 150 | 75 | 350 | 5 | 0.47 | TO-252 | |
STPS5L30B-TR | TO-252 | ||||||||
STPS660CB-TR![]() | 60 | 6 | 125 | 50 | 30 | 3 | 0.65 | TO-252 | |
STPS8L30B-TR![]() | 30 | 8 | 150 | 75 | 8 | 0.49 | TO-252 | ||
STPS16170CB-TR![]() | 170 | 16 | 175 | 75 | 15 | 8 | 0.92 | TO-252 | |
STPSC10H065B-TR![]() | 650 | 10 | 175 | 90 | 100 | 10 | 1.75 | TO-252 | |
STPSC406B-TR![]() | 600 | 4 | 175 | 14 | 50 | 4 | 1.9 | TO-252 | |
STTA306B-TR![]() | 600 | 3 | 125 | 20 | 20 | 3 | 1.85 | 50 | TO-252 |
RHRD4120S![]() | 1200 | 4 | 175 | 40 | 100 | 4 | 3.2 | 60 | TO-252 |
RHRD6120![]() | 1200 | 6 | 175 | 60 | 100 | 6 | 3.2 | 65 | TO-252 |

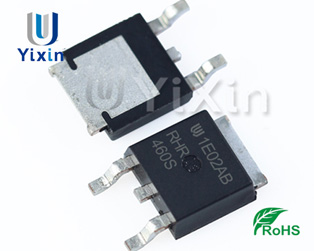

RHRD660S9A![]() | 600 | 6 | 175 | 60 | 100 | 6 | 2.1 | 30 | TO-252 |
