整流二极管

首页 » 壹芯微产品中心 » 直插二极管 » 整流二极管

	最高反向峰值电压	最大平均整流电流		最大峰值浪涌电流	最大反向漏电流	正向压降		最大反向恢复时间	封装形式
直插	Maximum Peak Reverse Voltage	Maximum Average Rectified Current @Half-Wave Resistive Load 60Hz		Maximum Forward Peak Surge Current @8.3ms Superimposed	Maximum Reverse Current @PRV @25CTa	Maximum Forward Voltage @25CTa		Maximum Reverse Recovery Time	直插



	PRV	Io@TA		IFM(Surge)	IR	IFM	VFM	Trr
	Vpk	Aav	℃	Apk	UAds	Apk	Vpk	ns

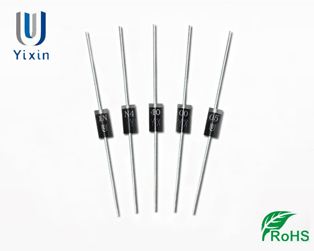

1.0AMPER/1.0A 整流二极管
1N4001	50	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1N4002	100	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1N4003	200	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1N4004	400	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1N4005	600	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1N4006	800	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1N4007	1000	1.O	75	30	5.O	1.O	1.O	┅	DO-41
1.5AMPERES/1.5A 整流二极管
1N5391	50	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5392	100	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5393	200	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5395	400	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5396	500	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5397	600	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5398	800	1.5	50	50	5.O	1.5	1.O	┅	DO-15
1N5399	1000	1.5	50	50	5.O	1.5	1.O	┅	DO-15

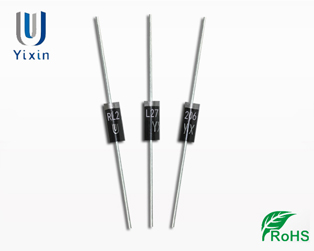

2.0AMPERES/2.0A 整流二极管
RL201	50	2.O	50	70	5.O	2.O	1.O	┅	DO-15
RL202	100	2.O	50	70	5.O	2.O	1.O	┅	DO-15
RL203	200	2.O	50	70	5.O	2.O	1.O	┅	DO-15
RL204	400	2.O	50	70	5.O	2.O	1.O	┅	DO-15
RL205	600	2.O	50	70	5.O	2.O	1.O	┅	DO-15
RL206	800	2.O	50	70	5.O	2.O	1.O	┅	DO-15
RL207	1000	2.O	50	70	5.O	2.O	1.O	┅	DO-15
3.0AMPERES/3.0A 整流二极管
1N5400	50	3.O	75	200	5.O	3.O	1.O	┅	DO-27
1N5401	100	3.O	75	200	5.O	3.O	1.O	┅	DO-27
1N5402	200	3.O	75	200	5.O	3.O	1.O	┅	DO-27
1N5404	400	3.O	75	200	5.O	3.O	1.O	┅	DO-27
1N5406	600	3.O	75	200	5.O	3.O	1.O	┅	DO-27
1N5407	800	3.O	75	200	5.O	3.O	1.O	┅	DO-27
1N5408	1000	3.O	75	200	5.O	3.O	1.O	┅	DO-27
6.0AMPER/6.0A 整流二极管
6A1	100	6.O	75	400	10.O	6.O	0.95	┅	R-6
6A2	200	6.O	75	400	10.O	6.O	0.95	┅	R-6
6A4	400	6.O	75	400	10.O	6.O	0.95	┅	R-6
6A6	600	6.O	75	400	10.O	6.O	0.95	┅	R-6
6A8	800	6.O	75	400	10.O	6.O	0.95	┅	R-6
6A10	1000	6.O	75	400	10.O	6.O	0.95	┅	R-6

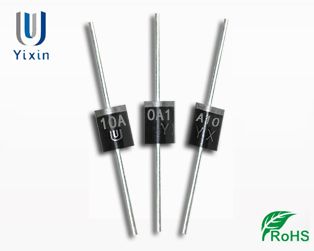

10.0APER/10.0A 整流二极管
10A1	100	10.O	75	400	10.O	10.O	0.95	┅	R-6
10A2	200	10.O	75	400	10.O	10.O	0.95	┅	R-6
10A4	400	10.O	75	400	10.O	10.O	0.95	┅	R-6
10A6	600	10.O	75	400	10.O	10.O	0.95	┅	R-6
10A8	800	10.O	75	400	10.O	10.O	0.95	┅	R-6
10A10	1000	10.O	75	400	10.O	10.O	0.95	┅	R-6
DMV1500LFD	1500	4	75	50	50	3	1.5	150	TO-220FPAB
DMV1500MFD5	1500	6	75	75	50	2.2	1.8	150	TO-220FPAB
DMV1500SDFD	1500	6	75	50	30	6	1.5	150	TO-220FPAB
BYW51F200	200	20	150	20	15	8	0.85	15	TO-220FPAB
BYW51FP200	200	20	150	20	20	8	0.85	25	TO-220FPAB
FERD20H100SFP	100	20	175	40	20	2	0.415	┅	TO-220FPAB
