SGBJ2512 三相整流桥 — 优缺点深度拆解

SGBJ2512本质上是一个"不可控工频整流器"，它的优缺点都要放在"380V AC → ~540V DC 这个特定环节"里评判，脱离场景谈优劣没有意义。

优点

1. 极致简单的"单颗搞定三相全桥整流"

内部已经把6个二极管按正确拓扑排好了，外部只需要接 3根相线进、+/-两根直流出，5引脚一插一焊完事。

省去6个分立二极管的布局、走线、均流、绝缘、互连焊点

PCB/母排上的连接节点从12+个降到5个，故障点大幅减少

BOM短、采购简单、产线装配快

2. 金属背板散热路径清晰，RθJC≈0.8°C/W

扁平金属底直接与散热片接触，热路短而直接：

导通损耗约 P ≈ 2 × VF× Iavg≈ 2.1V × I × duty，25A满载时约50~55W

ΔTJC= 55W × 0.8 ≈ 44°C，壳温控制好就有余量

环氧封装+玻璃钝化芯片 → 耐湿、耐污、表面漏电小，适合工业脏环境

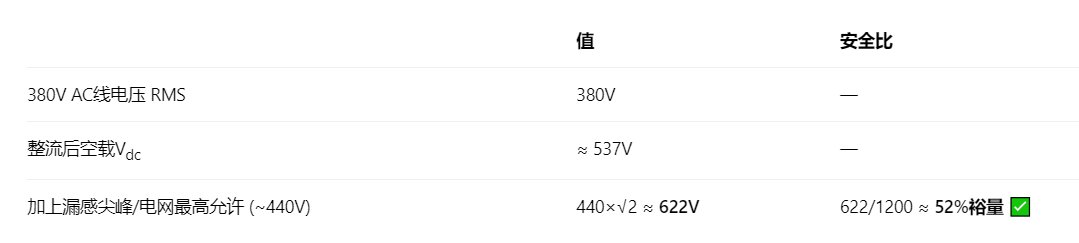

3. 1200V VRRM对380V电网裕量充足

这52%的电压裕量是它最大的存在价值之一——不像600V档（SGBJ2506）在380V系统里绷得太紧。

4. 浪涌扛得住：IFSM=350~400A (8.3ms)

变频器上电瞬间，直流母线大电解电容相当于短路，输入侧会冲出一个巨大的浪涌电流。SGBJ2512能扛住这个冲击而不失效，整机不需要做得过于保守。

5. 绝缘耐压2500V（壳↔引脚）→ 安规好过

金属背板虽然导电，但与引脚间有2500V绝缘等级，配合绝缘垫片/绝缘套筒装到散热片上，能满足工业设备的安规爬电/电气间隙要求。

缺点 & 硬伤

1. 不可控整流 → 直流电压随电网波动，且功率因数差

这是工频二极管整流桥的先天天花板，不是SGBJ2512的错，但它承受了这个代价：

电网380V ±15% → 直流母线 460V ~ 610V 浮动，后面逆变级/DC-DC级必须按 最高可能电压设计器件耐压

输入电流是窄脉冲状（只在每相电压峰值附近导通），功率因数 PF ≈ 0.7~0.8，电流谐波THD可达 >30%

不隔离、不升压、不PFC——就是个"把交流翻成直流"的 dumb device

2. 导通损耗固定为 VF×I，无法降低

VF≈1.05~1.18V（每管）×2管同时在导 → 等效桥压降≈2.1V

25A时 Ploss≈ 52W，这52W全变成热，必须配散热片

分立方案如果选超快恢复二极管（VF相似）也好不到哪去；如果上SiC肖特基（VF更低但有漏电流代价）或同步整流思路——但工频50/60Hz下同步整流没意义（没有高频开关控制信号）

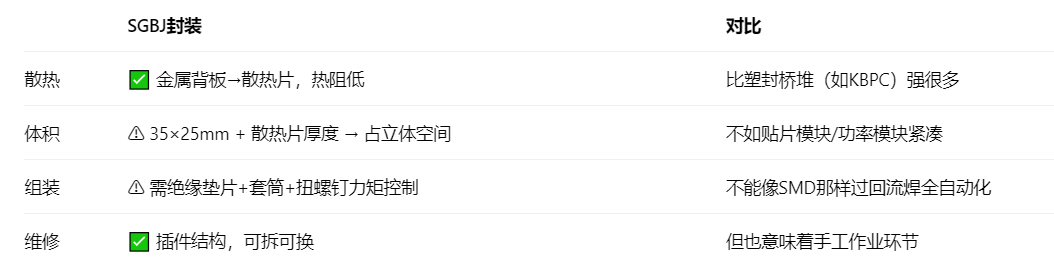

3. 封装形态的双刃剑：好散热，但难小型化 & 难自动化

简单说：SGBJ是"工业级手工主义"的巅峰形态——可靠，但要人拧螺丝。

4. 25A连续电流 ≠ 25A随便用

这个25A是 TC=110°C（壳温）、带散热片的条件下标出来的。现实约束：

不加散热片 → 安全连续电流只有 ≈8~12A（RθJA≈62°C/W，结温很快顶到150°C）

电容滤波负载（绝大多数实际场景）→ 因电流波形窄脉冲突起，二极管有效值更高，需要 降额到≈20A连续（还得看散热）

如果负载是重载启停/焊机类 → 频繁浪涌 → 长期可靠性要看结温热循环

所以用SGBJ2512跑满25A，散热片不是可选项，是必选项。

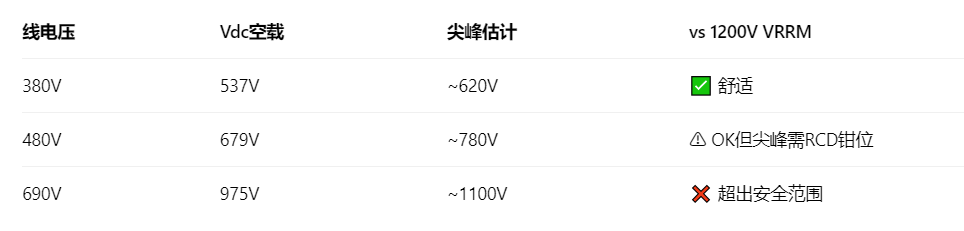

5. 只能承受三相线电压 ≤ 约480V RMS

所以它不是万能的——690V电机系统或更高就得上SGBJ2516（1600V档）或直接换SiC模块。

6. 故障模式：一次性封装，一颗坏全换

桥堆里6个二极管共享一个封装——如果任意一个结失效短路/开路，你只能整颗换掉，没法像分立方案那样只换坏的管子。但在实际中：

桥堆的均匀热/均匀应力设计反而使其比分立管更不容易单管先挂

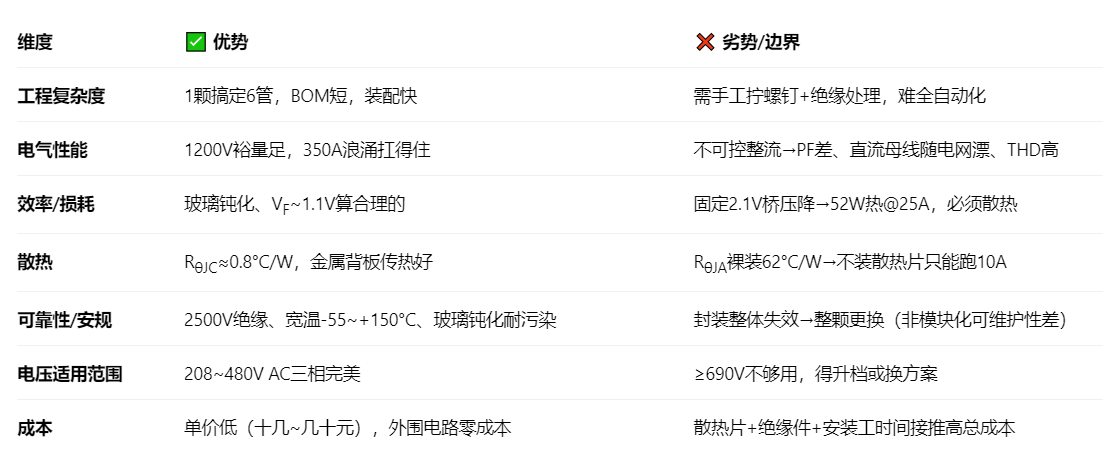

总结

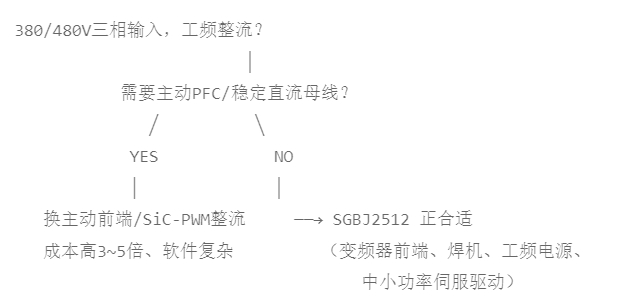

判据：什么时候选它 vs 放弃它
