UD3015贴片场效应管参数，UD3015规格书，UD3015引脚图

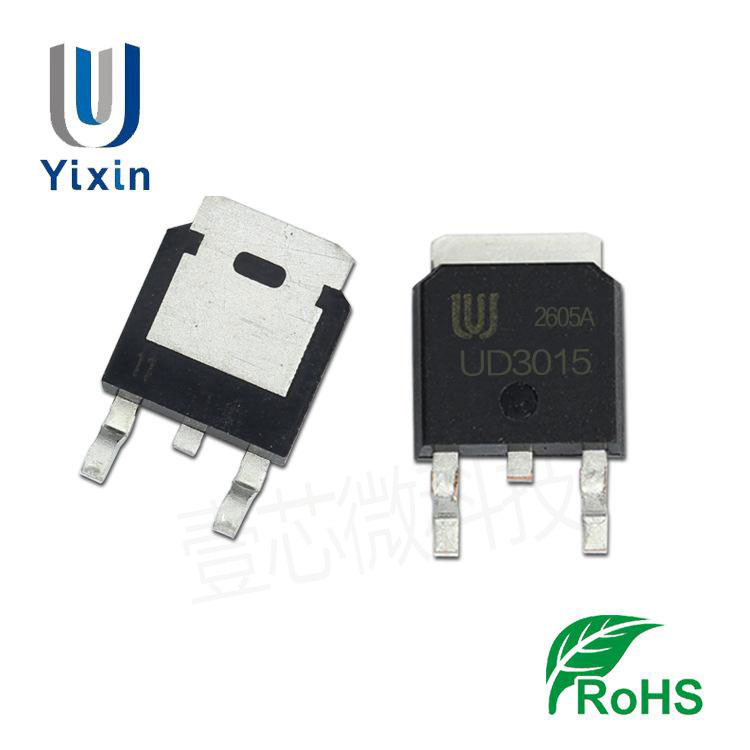

壹芯微科技专业生产贴片场效应管UD3015,SOD-123封装

UD3015 TO-252封装参数规格书，点击下载查看：UD3015 TO-252.pdf

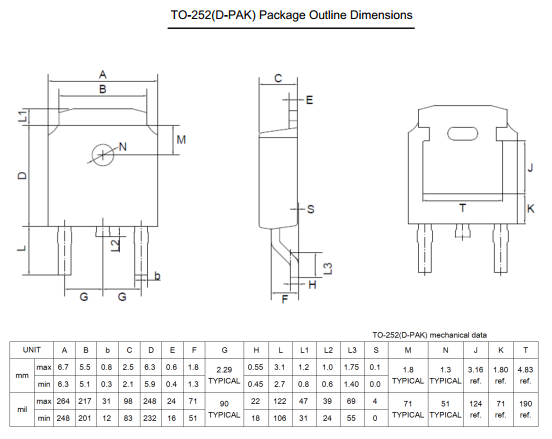

UD3015 TO-252封装尺寸如下：

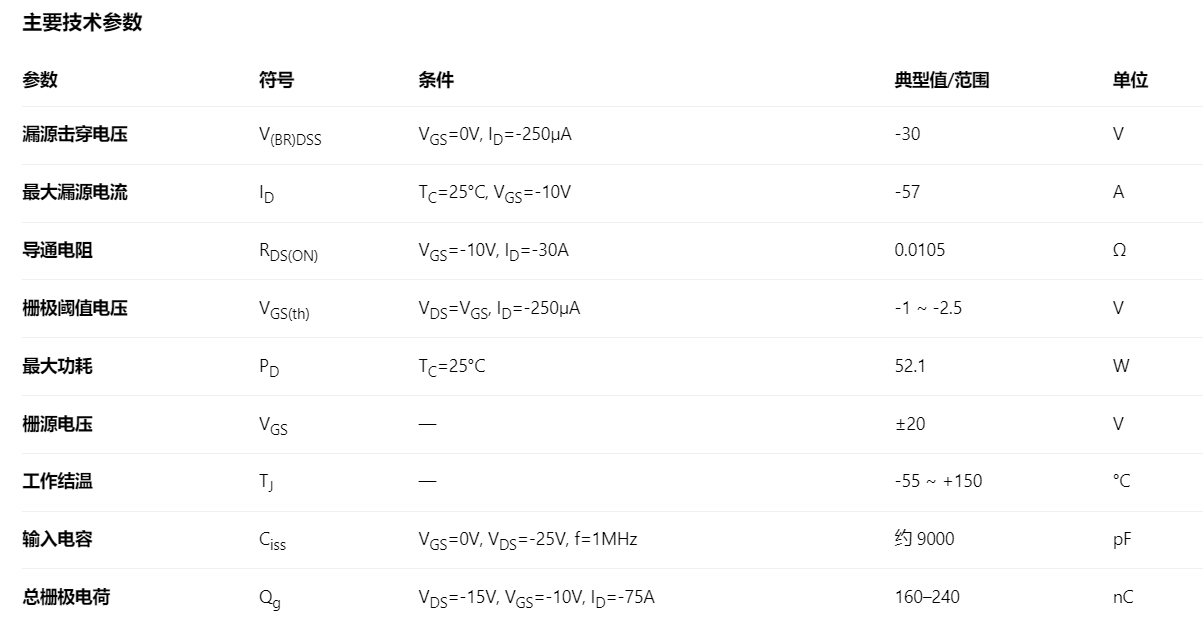

UD3015 TO-252封装核心参数如下：

UD3015 是一款 P沟道30V快速开关MOSFET，采用先进的沟槽技术，具有低导通电阻、低栅极电荷和高开关速度的特点，适用于高效率的电源转换和电机驱动等场景

注：部分参数（如 ID、RDS(ON)）会随温度变化，设计时需参考数据手册中的温度曲线

主要作用与应用场景

UD3015 的核心作用是作为 高效率的功率开关，在以下领域广泛应用：

1.电源管理系统

用于开关电源、电源管理模块，其低导通电阻和快速开关特性可显著降低能量损耗，提升整体电源效率。

2.电机驱动控制

在直流电机、无刷电机的驱动电路中作为开关管，实现精确的启停和调速控制，优化电机性能与能效。

3.逆变器与DC-DC转换器

用于同步降压转换器（尤其是高频负载点转换器）、网络DC-DC电源系统等，实现高效的电能转换。

4.负载开关

在需要快速通断的负载电路中，作为可靠的电子开关使用。

选型与使用建议

驱动电压：为保证低导通电阻，建议栅极驱动电压 VGS达到 -10V。

散热设计：最大功耗达 52.1W，需根据实际工作电流和热阻（RθJA约 62°C/W）设计足够的散热措施。

保护电路：在切换感性负载（如电机）时，应注意电压尖峰，建议增加钳位二极管等保护电路。
