稳压管（Zener）与场效应管（MOSFET）的配合，是模拟电路设计的经典组合。它们通常不是简单的“串联”或“并联”，而是利用 MOSFET 的高输入阻抗和放大能力来弥补稳压管“带载能力弱、动态阻抗高”的先天缺陷。

根据你的应用背景（高压系统、保护电路），这里有三种最实用且可靠的配合方案。

方案一：稳压管 + MOSFET = 精密过压保护（OVP）电路

这是高压系统（如 48V/60V 甚至 300V+）中最推荐的主动保护方案。相比单纯靠稳压管泄放能量，此方案能承受持续过压而不烧毁。

工作原理

监测：稳压管（Z1）负责设定电压阈值。当输入电压 Vin超过 Vz + Vgs(th)时，稳压管击穿。

驱动：击穿电流流过限流电阻（R1），在 MOSFET 的栅极（G）产生电压 Vgs。

关断：当 Vgs达到开启电压，MOSFET 导通，将过压能量泄放到地（或触发后续保护电路）。

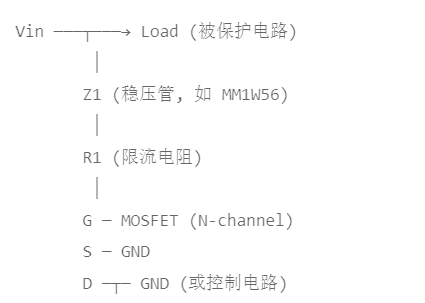

电路拓扑

选型要点

稳压管 (Z1)：选择 Vz略低于被保护器件的最大耐压。例如保护 60V 系统，可选 MM1W56（56V）。

MOSFET：Vds耐压必须高于系统最高电压（如 100V）。推荐 SiC MOSFET（如 C3M0065100K）或高压 MOS（如 IRF640）。

限流电阻 (R1)：计算是关键。R1 = (Vin_max - Vz) / Iz，其中 Iz需大于稳压管的最小工作电流（通常 1-5mA）。

方案二：构建简易线性稳压器（低压差 LDO）

利用 MOSFET 的“可变电阻”特性，配合稳压管做基准，构建一个能输出大电流的简易电源。

工作原理

基准：稳压管提供稳定的参考电压 Vz。

误差放大：MOSFET 的源极（S）电压跟随栅极（G）电压（Vgs固定）。

输出：Vout ≈ Vz - Vgs(th)。当负载加重导致 Vout下降时，Vgs相对增大，MOSFET 导通更深，补偿压降。

电路拓扑

适用场景

低压大电流：输入输出压差小（1-3V），但需要几安培电流的场景。

注意：此电路无过流保护，需在 Vin 端加保险丝。

方案三：栅极钳位保护（防 Vgs 击穿）

这是 MOSFET 本身的“贴身保镖”用法，防止栅极因静电或电压尖峰过冲而击穿。

工作原理

钳位：将稳压管反向并联在 MOSFET 的 G-S 极之间。

限流：必须串联电阻（Rg）限制电流，否则稳压管会瞬间烧毁。

电路拓扑

选型要点

稳压管 (Z1)：Vz必须小于 MOSFET 的 Vgs_max（通常 ±20V）。常用 12V~18V 的稳压管（如 MM1Z12）。

电阻 (Rg)：通常 10Ω~100Ω，用于阻尼振荡和限流。

高压系统配合的致命陷阱（针对 MM1W 系列）

MM1W165~300 等高压稳压管，在配合 MOSFET 时需特别注意：

电流饥饿：MM1W 高压型号（如 MM1W200）的测试电流 Izt仅 1mA，最大电流 Izm仅约 5mA。若直接驱动 MOSFET 的栅极电容（通常几千 pF），充电速度极慢，导致 MOSFET 开关迟缓，在过压保护时来不及响应。

解决方案：在稳压管和 MOSFET 栅极之间加入一个 小信号三极管（NPN） 作为电流放大器，由三极管提供大电流快速驱动 MOSFET。

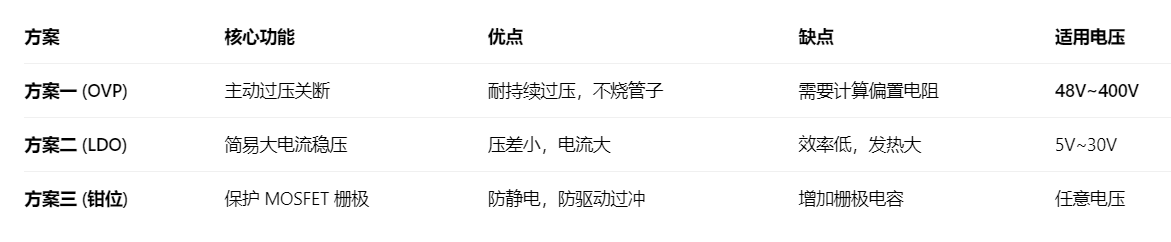

三种方案对比速查

如果是正在设计一个 60V 或 300V 系统的过压保护电路，方案一（OVP）是最佳选择。具体步骤：

选稳压管：根据系统电压选 Vz（如 60V 系统选 MM1W56）。

选 MOSFET：耐压 Vds> 1.5 × 系统电压（如 100V MOSFET）。

算电阻：R1 = (Vin_max - Vz) / 0.005（取 5mA 确保稳压管工作）。
