22N65是一款在中高压、大功率开关电源和电机驱动领域广泛应用的N沟道增强型高压功率MOSFET。它在650V的耐压等级下提供了22A的连续电流处理能力，并凭借其极低的导通电阻（典型值0.17-0.35Ω@10V）、较低的栅极电荷和优异的快速开关与雪崩耐量，成为大功率开关电源、功率因数校正（PFC）、工业电源及电机驱动等应用中的高性能核心开关器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 22N65核心概览：参数、封装与特点

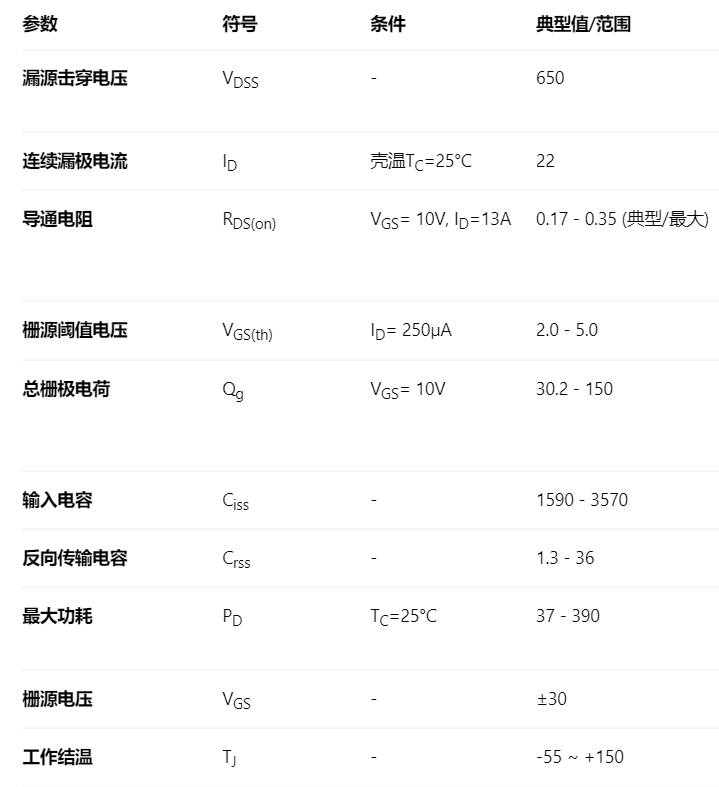

1. 关键电气参数（汇总）

22N65主要规格范围如下：

参数解读：

高压与大电流： 650V的耐压使其能够轻松应对全球通用交流输入经整流滤波后的高压直流母线（约120V-375V），并留有充足裕量。22A的连续电流能力使其非常适合300W-600W级别的大功率开关电源设计。

极低导通电阻与快速开关： 采用先进的平面DMOS或超结（Ultra Junction）技术，实现了极低的导通电阻（RDS(on)可低至0.145Ω），这能显著降低导通损耗，提升系统效率。同时，其较低的栅极电荷和快速开关时间支持高频开关，适用于高效率的开关模式电源。

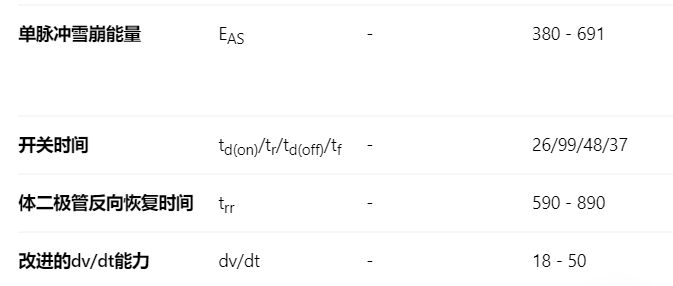

超高可靠性与鲁棒性： 核心亮点是极高的单脉冲雪崩能量（EAS高达691mJ）和改进的dv/dt能力。这意味着它在应对变压器漏感能量释放、雷击浪涌或感性负载开关等极端电压应力时，具有卓越的生存能力和系统可靠性。许多型号通过了100%雪崩测试。

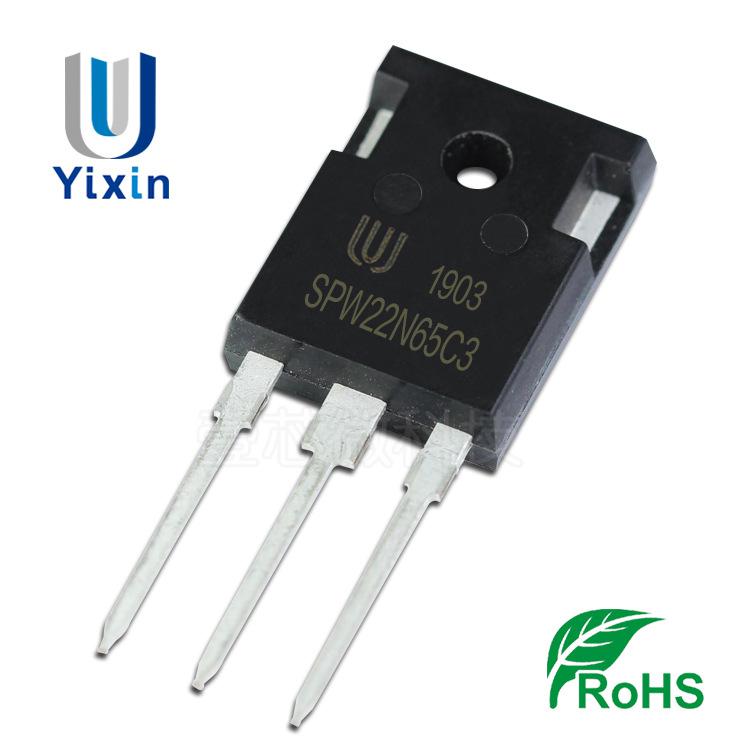

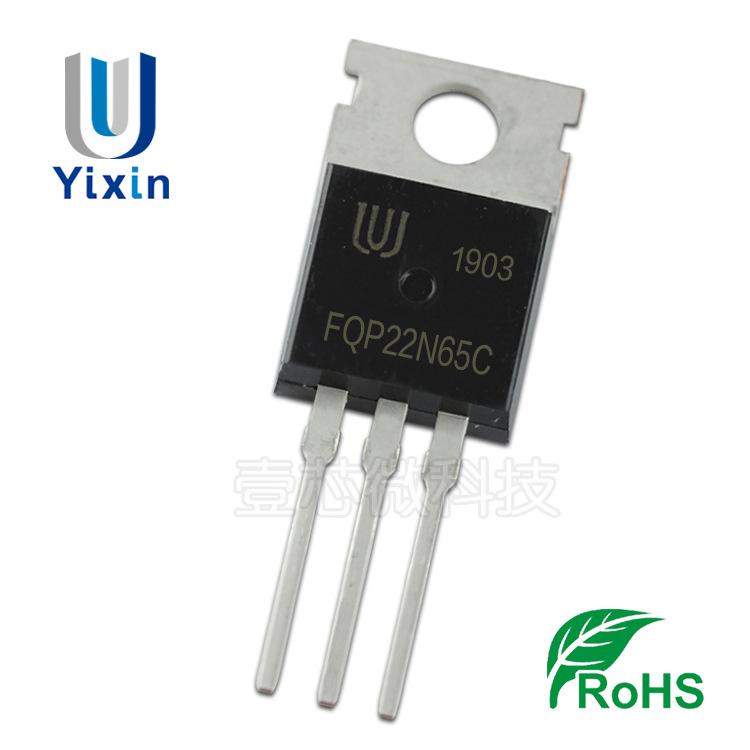

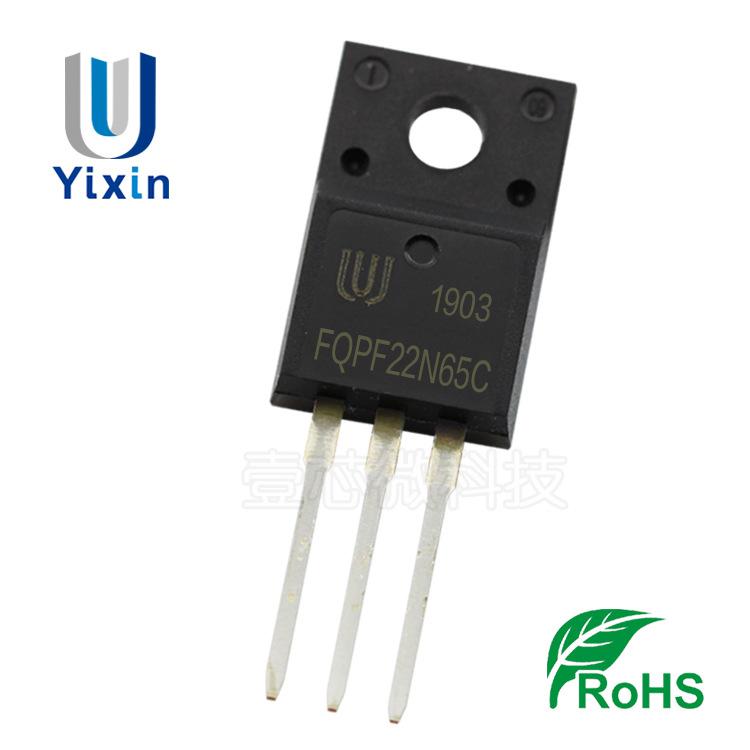

多样化封装： 提供TO-247（大功率标准封装）、TO-220F（全塑封）、TO-220AB、TO-263（D²PAK）等封装。TO-247封装凭借其卓越的散热能力，可实现高达390W的耗散功率，非常适合极高功率密度的设计。

应用广泛： 数据手册明确其适用于高效开关模式和谐振模式电源、DC-DC转换器、功率因数校正（PFC）电路、交流和直流电机驱动器、机器人及伺服控制、可再生能源逆变器以及电动汽车充电桩。

二、 典型应用电路解析

1. 大功率反激式（Flyback）或正激式（Forward）开关电源（主开关管）

在300W-500W的PC ATX电源、工业电源、大功率适配器等中，22N65常作为初级侧的主开关管。

电路原理与工作过程：

交流输入经整流滤波后得到高压直流（HV DC Bus）。

22N65的漏极（D） 连接变压器初级绕组和HV Bus，源极（S） 通过一个精密采样电阻（如0.05-0.1Ω）接地，用于峰值电流模式控制。

高性能PWM控制器（如UC3845、NCP1252等）输出脉冲，通过专用栅极驱动器（如TI UCC27517，MIC44xx系列） 控制22N65的开关。由于其输入电容（Ciss）较大，必须使用驱动能力强的驱动器。

设计要点：

吸收与钳位： 必须使用RCD或有源钳位电路来吸收漏感能量，防止电压尖峰超过650V的VDSS而击穿MOSFET。

驱动设计： 栅极驱动电压推荐为10V-15V。需计算驱动所需峰值电流：Ipeak= Qg/ tr。以Qg=150nC（UTC型号），tr=99ns计，约需1.5A。应选择驱动电流大于2A的驱动器以确保快速开关。

2. 功率因数校正（PFC）升压电路（开关管）

在400W以上的电源中，为满足80 PLUS认证和谐波标准，22N65是连续导通模式（CCM）PFC升压电路中主开关管的理想选择。

电路原理：

22N65作为升压开关，其源极（S） 接地，漏极（D） 连接升压电感和大电流超快恢复二极管（如碳化硅二极管）。

PFC控制器（如UCC28019，NCP1654）产生固定频率的PWM信号，通过驱动器控制22N65。

优势： 其极低的RDS(on) 能大幅降低导通损耗，而快速开关能力有助于优化EMI性能。高雪崩能量增强了在电网波动或负载瞬变时的可靠性。

3. 半桥/全桥LLC谐振变换器（开关管）

在高效服务器电源、高端游戏PC电源中，两颗或四颗22N65可用于构建半桥或全桥LLC谐振拓扑。

电路原理：

22N65组成桥臂，驱动LLC谐振腔（谐振电感、谐振电容和变压器励磁电感）。

专用LLC控制器（如NCP1397，FAN7688）产生互补的50%占空比信号，通过隔离型半桥驱动器（如IR2104，UCC27714） 进行驱动。

关键考量： 必须精确设置死区时间，以利用其体二极管实现零电压开关（ZVS），从而将开关损耗降至极低。其体二极管的反向恢复时间（trr） 会影响ZVS的实现和效率。

4. 工业电机驱动、伺服控制与电动汽车充电桩

在变频器、伺服驱动、机器人等工业应用中，多颗22N65可用于构建三相逆变桥或H桥，驱动交流或直流电机。其高耐压和大电流能力适合驱动中等功率电机。在电动汽车充电桩和太阳能逆变器中，22N65也是关键功率开关器件。

三、 设计要点与注意事项

栅极驱动设计（重中之重）：

驱动能力： 22N65的输入电容（Ciss）高达1.6-3.6nF，且Qg在30-150nC范围（不同型号差异巨大）。绝不能使用MCU GPIO或弱驱动芯片直接驱动。必须选用峰值输出电流大于2A，甚至3A的专用MOSFET驱动器。

驱动电压与布局： 驱动电压推荐10V-15V。对于感性重载应用，建议采用-3V至-5V的负压关断，以有效抑制米勒效应引起的误导通。驱动回路必须极短且环路面积最小，以降低寄生电感，防止栅极振荡和误触发。

栅极电阻选择： 栅极串联电阻（Rg）需权衡开关速度和振铃/EMI。推荐值在10-47Ω之间。建议通过实验确定最佳值。

散热设计至关重要（功率与温升计算）：

功耗估算： 在大功率应用中，损耗显著。例如，在CCM PFC中，假设IRMS=15A，RDS(on)=0.2Ω，则导通损耗Pcond= IRMS² × RDS(on)= 45W！加上开关损耗，总功耗可能超过60W。

散热措施： 对于TO-220F或TO-220封装，必须加装大型、鳍片密集的铝制散热器，并涂抹高性能导热硅脂。对于TO-247等大功率封装，散热要求更高。务必计算结温TJ：TJ= TA+ (PD× RθJA)，确保TJ< 125°C（留有裕量）。建议将最大功耗降额至标称值的70%左右使用。

PCB布局以应对高dv/dt和di/dt：

功率回路最小化： 输入电容、开关管、变压器/电感构成的高频大电流环路必须面积最小，使用短而宽的铜箔，以减小寄生电感，从而抑制电压尖峰和辐射EMI。

吸收电路就近放置： 吸收电路（Snubber）必须直接连接在MOSFET的D和S引脚之间，走线长度尽可能短。

栅极保护： 栅源间必须并联10kΩ下拉电阻和15V/18V的TVS管，以防止静电积累和电压尖峰击穿栅氧化层。

电压与电流降额设计：

电压裕量： 对于85-265VAC全球输入，整流后母线峰值约375V。选择650V耐压提供了约1.7倍的裕量。长期工作电压建议不超过400V。

电流降额： 连续工作电流建议降额至标称值（22A）的60%-75%，即13.2A-16.5A，以确保长期可靠性。

四、 选型参考

22N65主要定位于650V耐压、22A电流等级的大功率、高可靠性开关场景，是构建高效、坚固电源系统的关键器件。选型时需重点关注导通电阻RDS(on)、栅极电荷Qg、雪崩能量EAS、封装的热阻（RθJC）。

总结

22N65以其650V高耐压、22A大电流、极低的导通损耗（RDS(on)可低至0.145Ω）以及高达691mJ的雪崩耐量，成为300W-600W+级高性能开关电源、PFC、电机驱动及新能源应用的高性能与高可靠性之选。成功应用的核心在于：必须配备足够强悍的栅极驱动器以驾驭其较大的输入电容和Qg差异；必须进行严谨的散热与降额设计以应对可观的功率损耗；必须实施优化的PCB布局以控制高频开关噪声和电压尖峰。通过遵循这些设计准则，并选择特性匹配的型号，22N65能够为您的下一代高效、高功率密度、高可靠性的电源与驱动系统提供一个坚实而强大的高压开关核心。
