SGBJ2510三相桥式整流器参数，SGBJ2510规格书，SGBJ2510引脚图

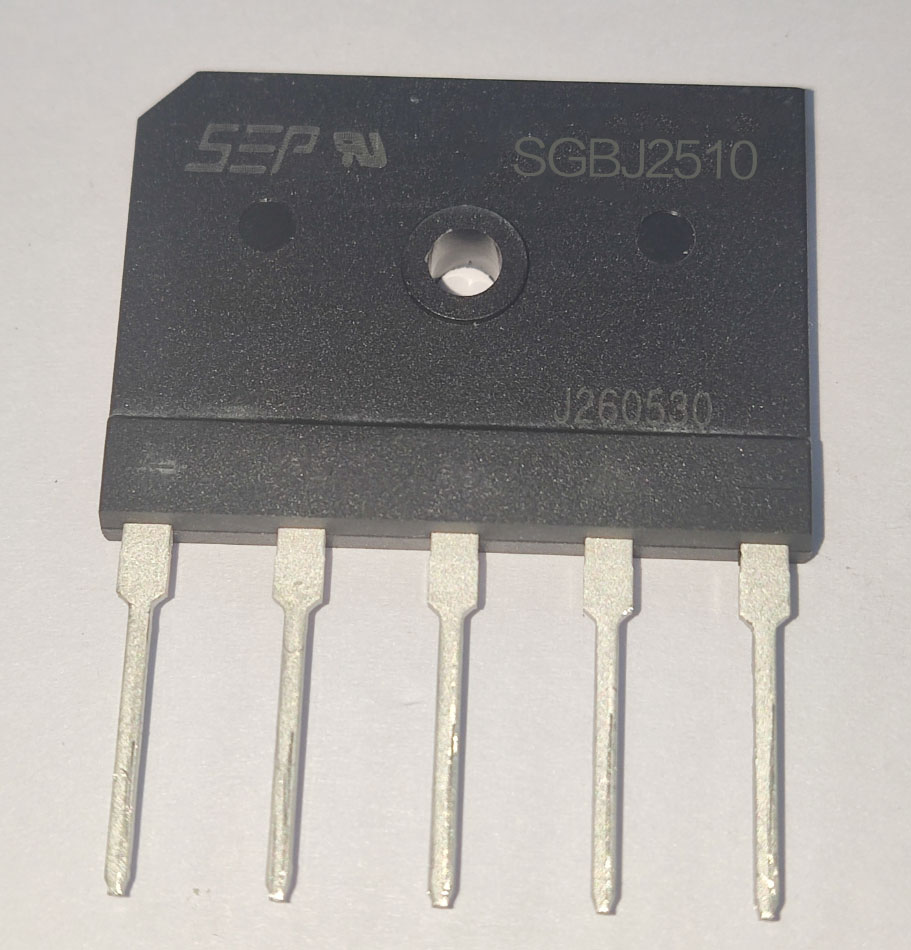

壹芯微科技专业生产三相桥式整流器SGBJ2510,SGBJ封装

SGBJ2510 SGBJ封装参数规格书，点击下载查看：SGBJ2508-SGBJ2516.pdf

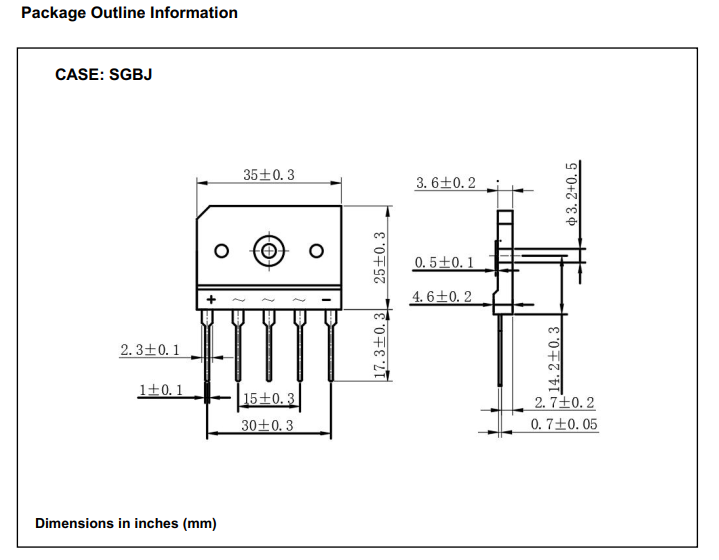

SGBJ2510 SGBJ封装尺寸如下：

SGBJ2510 三相整流桥堆 — 完整规格参数

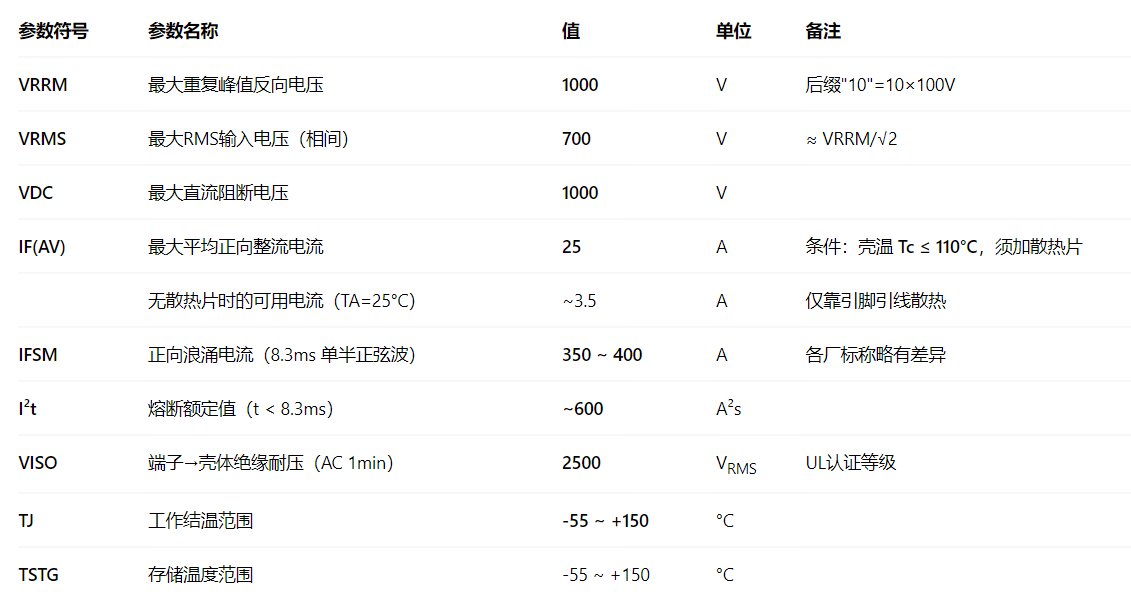

最大额定值（Absolute Maximum Ratings）

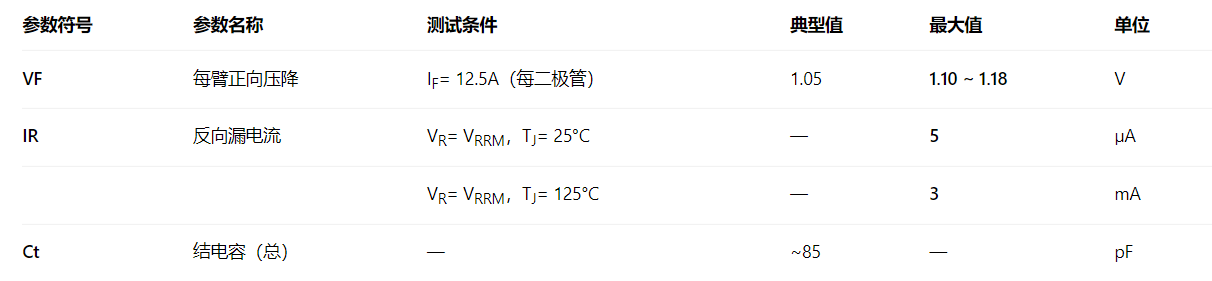

电气特性（TA = 25°C 除非另有注明）

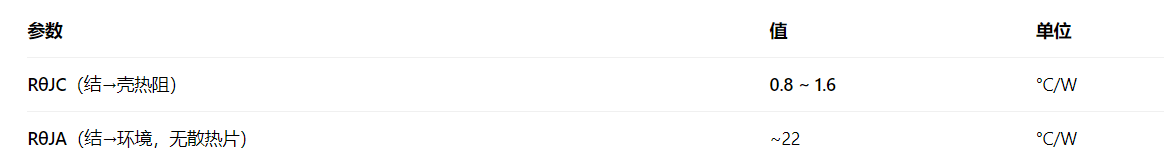

热参数

底部金属散热面必须贴紧散热器，涂导热硅脂，锁紧螺丝（推荐扭矩 5~8 kg·cm）。不加散热片满载会过热烧毁。

典型应用设备 / 产品领域

① 变频器 / 变频电源（最常见、最典型）

位置：输入整流级（预充电/软启动电路之后）

380V AC 线电压峰值 ≈ 537V，SGBJ2510 的 1000V VRRM 给了充裕裕量，扛得住电网波动和合闸浪涌

后级一般是：DC母线 → IGBT/IPM逆变桥 → 电机

② 伺服驱动器 / 伺服电机电源单元

伺服系统频繁启停、正反转、制动能量回馈 → 整流桥要扛 反复浪涌电流

SGBJ2510 的 IFSM ≈ 350~400A（8.3ms）正好匹配这类冲击工况

③ 弧焊机 / 电阻焊电源（逆变焊机前端）

焊接电源属于 重负载、高温、大瞬态环境

三相整流桥是焊机里"最容易因过热/过压挂掉"的部件之一，选 25A标称 + 1000V耐压 + 带散热底板的SGBJ就是为了扛住这口"脏电"

④ 工业开关电源 / 高频逆变电焊 / 特种电源（SMPS前端）

比如 10~15kW级三相输入的AC-DC前端（25A整流桥对应约 10~13kW量级，取决于结构散热和实际负载曲线）

后级常见：Buck/全桥LLC/移相全桥等DC-DC隔离变换

⑤ UPS（在线式）整流侧 / 直流供电系统前端

在线式UPS的整流器段、或大型直流配电母线（通信/数据中心备用电源）的前端整流

⑥ 新能源相关（风机变流器辅电 / 储能PCS辅源 / 充电桩模块内电源）

更多是作为辅助供电/控制模块的大功率AC-DC前端，而非能量主回路（主回路一般会用模块化水冷整流或主动整流）
