场效应管（MOSFET）与肖特基二极管（Schottky）的配合，是解决开关损耗、尖峰抑制、防反接三大痛点的关键。这里重点拆解两种最实用的配合逻辑。

方案一：同步整流（Buck/Boost 电路）

这是效率最高的配合方式，用 MOSFET 取代肖特基二极管，大幅降低导通压降。

工作原理

在 DC-DC 降压或升压电路中，传统方案使用肖特基二极管做续流。同步整流方案则用 MOSFET（Q2） 替代二极管，通过控制器精准控制其开关。

导通时：Q2 的 Rds(on)极低（如 10mΩ），压降远小于肖特基的 0.3V~0.5V。

结果：导通损耗大幅降低，效率提升 3%~8%，尤其适合低压大电流场景（如 12V 转 5V）。

电路拓扑

选型要点：Q2 需选择低 Rds(on)的 N-MOS（如 AON6410），驱动信号需与 Q1 互补且带死区控制。

方案二：尖峰吸收与体二极管保护（最常用）

这是设计 48V/60V 系统 时必须关注的方案。利用肖特基的快恢复特性，保护 MOSFET 的体二极管不被反向恢复电流击穿。

工作原理

MOSFET 内部存在一个固有的体二极管（Body Diode），其反向恢复时间（Trr）慢，在开关瞬间会产生巨大的反向恢复电流和电压尖峰。并联肖特基二极管（D1） 可以：

分流：肖特基的 Trr 极快，优先导通，绕过 MOSFET 的慢速体二极管。

钳位：将 Drain-Source 电压钳位在 Vf（肖特基正向压降），防止尖峰超过 MOSFET 的 Vds耐压。

电路拓扑（反激/电机驱动）

选型要点：

耐压：肖特基的 Vrrm必须 ≥ 系统电压（如 60V 系统选 SS56）。

电流：根据峰值电流选择（如 5A 以上）。

位置：尽量靠近 MOSFET 的 D-S 引脚，引线过长会失效。

方案三：防反接与防倒灌（电池系统）

利用肖特基的低正向压降特性，配合 MOSFET 实现低损耗的电源管理。

工作原理

在电池供电系统（如电动车）中，防止电源反接或电流倒灌烧毁控制器。

防反接：肖特基串联在电源正极，利用单向导电性防止反接。

防倒灌：在充电回路中，肖特基防止电流反向流入充电器。

电路拓扑

选型要点：选择低 Vf的肖特基（如 SS34）以减少导通压降和发热。

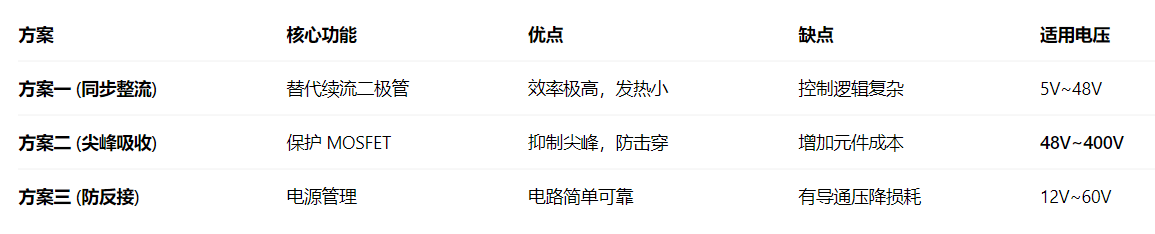

三种方案对比

实战建议

设计 60V 电动车控制器 或 300V 工业电源，方案二（尖峰吸收）是必选项。具体步骤：

选肖特基：耐压 Vrrm≥ 1.5 × 系统电压（如 60V 系统选 100V 肖特基）。

选 MOSFET：耐压 Vds≥ 1.3 × 系统电压（如 60V 系统选 100V MOS）。

布局：肖特基必须紧贴 MOSFET 的 D-S 引脚，环路面积最小化。
