MURF2060CT 在电源中的作用 — 定位、参数与典型电路位置

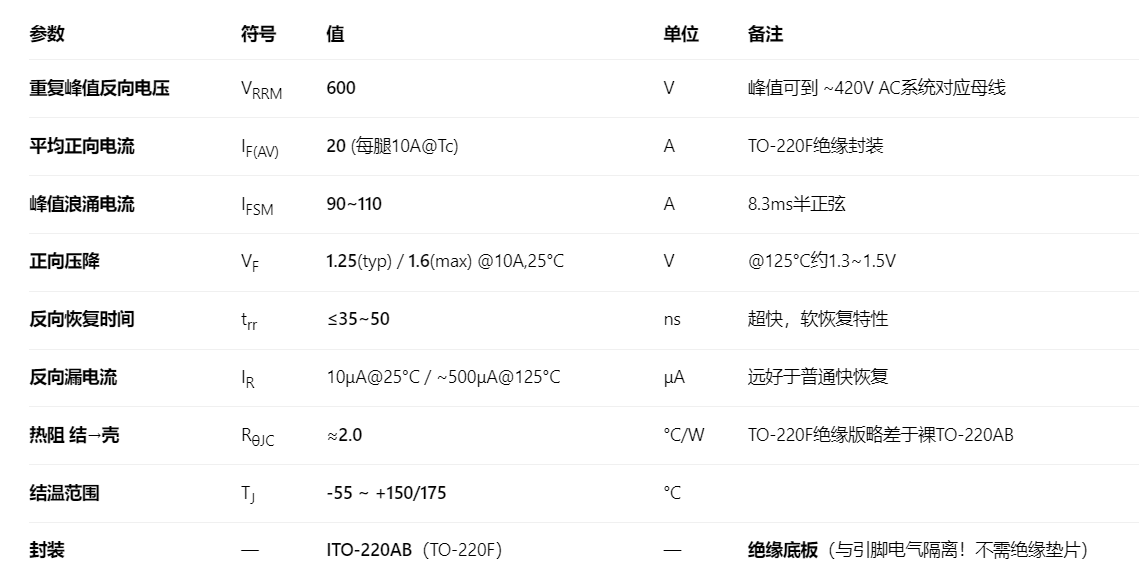

核心参数

TO-220F的关键优势：底板与电路绝缘，可以直接锁到散热片上不需要云母垫片/绝缘套筒——装配更简单，热阻更稳定。

内部引脚（共阴极结构）：

两个独立的600V/10A二极管，阴极绑一起，可以灵活接成：

单管用（只用Pin1-Pin2，Pin3悬空或并联）

两管并联扩流（Pin1+Pin3接一起当阳极，Pin2阴极）

半桥/全波配置

在电源里的三大作用位置

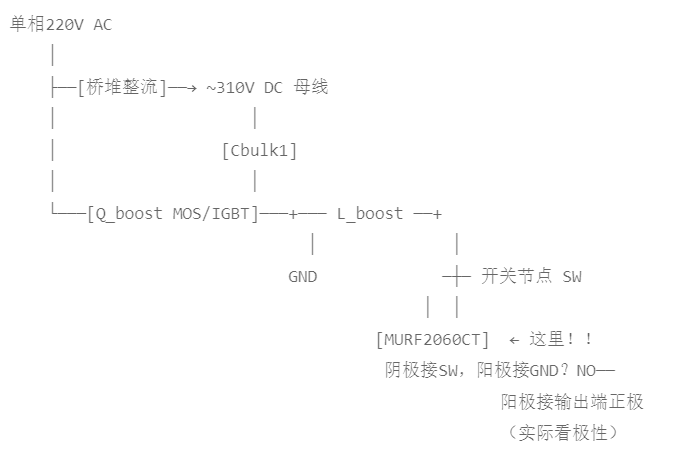

作用①（最核心）：PFC Boost电路 — 输出整流二极管

这是MURF2060CT最经典、最有价值的用武之地。

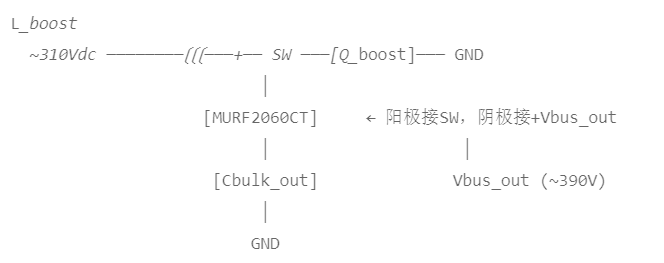

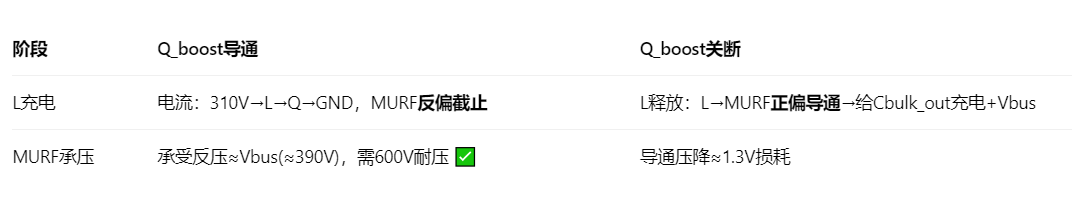

正确的PFC Boost极性：

为什么必须用超快恢复而非普通二极管？

PFC开关频率通常 65~150kHz。如果用普通快恢复（trr≈200~500ns）：

MURF2060CT的 trr≤50ns 把这个损耗压到极低，同时软恢复特性（恢复电流曲线不陡）大幅减轻高频振铃和EMI辐射。

作用②：反激/正激电源 — 初级侧钳位/吸收回路中的整流元件

变压器漏感产生的电压尖峰，经RCD钳位网络吸收：

这里要求二极管：

耐压够高（尖峰可达400~500V+）→ 600V

恢复快（尖峰含高频分量）→ trr≤50ns

VF高一点无所谓（钳位本来就耗散能量）

作用③：IGBT/MOSFET逆变桥的反并联续流路径或缓冲电路

在变频器、伺服驱动的高压DC母线（~540V）侧，虽然主续流靠MOSFET/IGBT的反并联体二极管，但在一些设计中会在桥臂两端并联超快恢复二极管做：

加速关断时的snubber能量泄放

分担体二极管的反向恢复应力

缓冲RC snubber的整流支路

不过在这个位置，SiC肖特基（如果能承受电压）或 body diode plus external speed-up才是更现代的路线。MURF2060CT属于性价比折中方案。

实用选型计算

损耗估算（PFC位置，最典型）

假设PFC输出 Idiode(avg)≈ 3~5A（对应300~600W级PFC）：

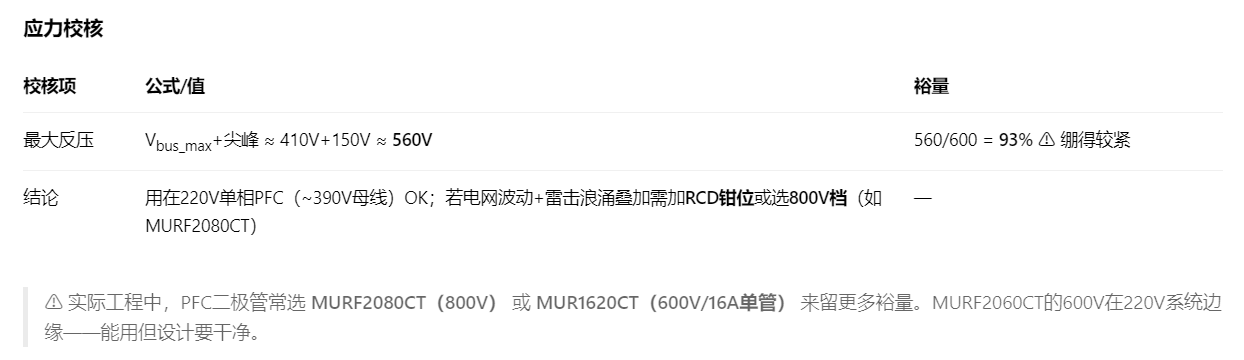

→ 如果只是PFC的二极管，TO-220F的自然对流或小散热片就够了。但如果是更大功率（>1kW），就需要正经散热片。

总结

MURF2060CT = 高压域(600V)的高速开关整流/续流管，主要蹲在PFC Boost的输出整流位或高压侧吸收/钳位回路里，靠trr≤50ns的超快软恢复跟上数十~上百kHz的开关节奏。
