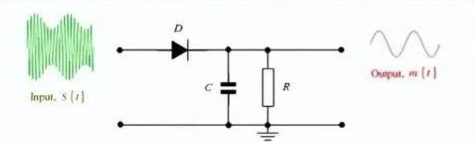

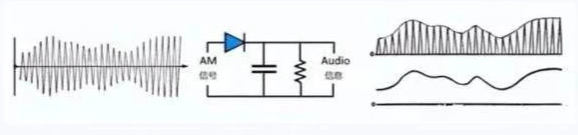

1.二极管AM 包络检波器或解调器

带电容的二极管是用于解调AM信号的最简单和最便宜的电路。音频信息信号存储在由二极管检测的AM调制信号的包络中，因为它只允许信号的正半周期。

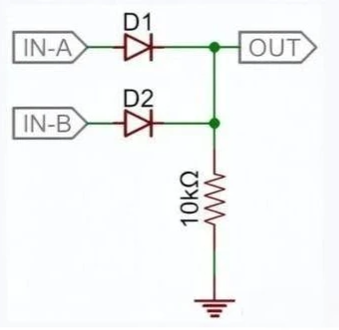

2.二极管逻辑电路

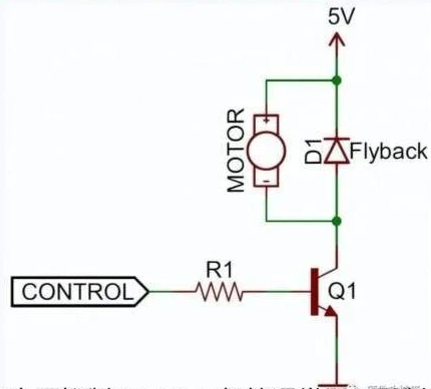

3.二极管电压尖峰抑制电路

瞬态电压抑制(TVS)二极管通常用于限制意外的大电压尖峰造成的潜在损害。瞬态电压抑制(TVS)二极管有点像齐纳二极管，低击穿电压(通常约为20V)，但具有非常大的额定功率(通常在千瓦范围内)。当通过电感的电流突然变化时，会产生一个电压尖峰，可能是一个非常大的负尖峰，放置在感性负载上的反激二极管将为负电压信号提供安全的放电路径，实际上循环通过电感和二极管，直到它最终消失。

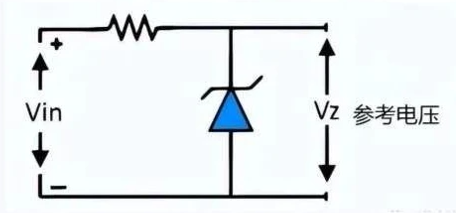

4.二极管电压参考电路

齐纳二极管在各种电子电路中用作电压参考，为偏置提供稳定的电压。齐纳二极管在反向偏置下作为电压调节器运行，并在宽电流范围内提供稳定的电压。

5.二极管无线电解调电路

调幅无线电广播的解调是二极管的一个重要应用。幅度调制信号由交替的正负电压峰值组成，其幅度或“包络"与原始音频信号成比例，但平均值为零。晶体二极管对幅度调制信号进行整流，从而产生具有所需平均幅度的信号，一个简单的过滤器用于检索平均值，然后将其放入产生声音的音频转换器中。

6.二极管温度测量电路

二极管可用作温度监测设备，因为二极管上的正向压降与温度有关。电压看起来具有正温度系数，因此根据肖克利理想二极管方程，它取决于掺杂浓度和工作温度。温度系数可能像普通热敏电阻一样为负，也可能像在低于20开氏度的温度下工作的温度感应二极管一样为正。

7.二极管倍频电路

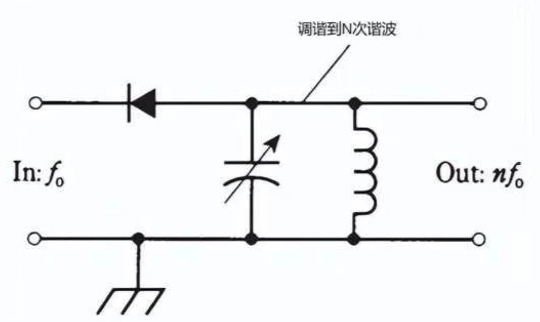

当电流通过二极管时，一半的周期被切断。无论频率如何，只要二极管电容不太大，从60Hz电流通过RF都会发生这种情况。二极管非常适合这一点，一个简单的倍频电路如图所示，输出LC电路被调谐到所需的第n次谐波频率nfo，而不是输入或基频fo。为了使二极管用作倍频器，必须是在相同频率下也能很好地用作检测器的类型。这意味着该组件应充当整流器，而不是电容。

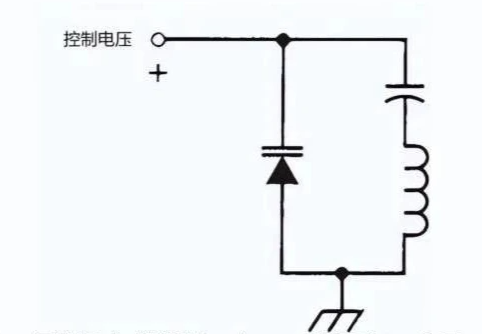

8.二极管频率控制电路

当二极管反向偏置时，在PN结处有一个具有介电特性的区域，这被称为耗尽区，因为它缺少多数电荷载流子，该区域的宽度取决于几个因素，包括反向电压。只要反向偏压小于雪崩电压，改变偏压就可以改变耗尽区的宽度，这导致结的电容发生变化。电容总是很小(皮法量级)，与反向偏压的平方根成反比。并联调谐电路，与变容二极管相比，其值较大的固定电容器用于防止线圈使变容二极管两端的控制电压短路。

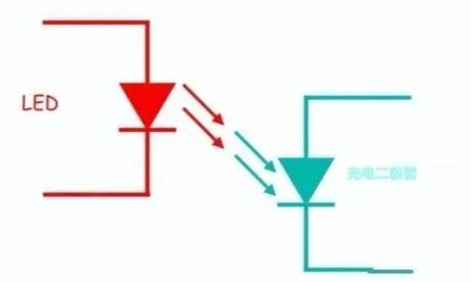

9.二极管光耦隔离电路

光电隔离器是一种设备，它有两个二极管:一个是光源或发射器，通常是发光二极管(LED)，另一个是用作光电传感器的光电二极管。LED将电输入信号转换为光，光电二极管检测入射光并根据入射光产生相应的电能。

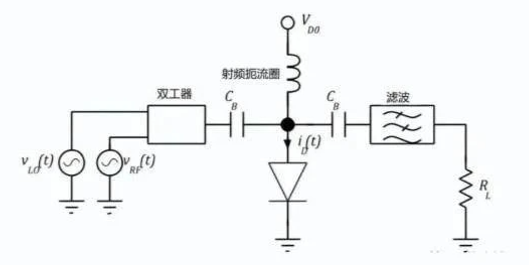

10.二极管混频电路

二极管用于混频器中以改变信号的频率，例如调制用于在超外差接收器中传输或解调的信号。双工器通过叠加输入RF和LO信号来驱动二极管。二极管偏置在直流电压，通过隔直电容与RF和LO信号路径去耦。RF流圈阻止RF儿O信号进入偏置源。由于二极管非线性而产生的高频分量被中频滤波器滤除，只允许中频分量出现在输出端。

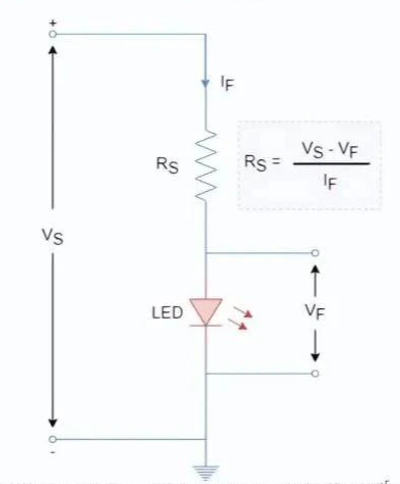

11.二极管光源电路

LED是电流驱动的，当置于正向偏置模式时会出现一定的电压降，正向压降(VF)范围为1.2V至4.0V，取决于LED使用的复合材料类型。当施加大于正向压降的电压并且电流流过LED时，LED就会发光。过大的电流会损坏LED的敏感PN结，因此需要在LED和电压源之间插入适当的串联电阻，串联电阻值不应超过LED额定电流的80%，并应允许足够量的电流使LED 显着变亮。
