40N03是一款在低压大电流功率电子领域广泛应用的N沟道增强型功率MOSFET。它在30V的耐压等级下提供了极低的导通电阻（典型值4-17mΩ@10V）和高达40-90A的连续电流处理能力，配合TO-251、TO-252 (DPAK)、TO-220等多种封装，使其成为高效率开关电源、大功率电机驱动、电池管理和各类负载开关应用中的核心功率器件。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 40N03核心概览：参数、封装与特点

1. 关键电气参数（汇总）

40N03是一个通用型号，不同厂家参数和性能侧重差异显著，选型时需仔细核对具体数据手册。其主要规格范围如下：

参数解读：

大电流与超低导通电阻： 在良好散热条件下，可承载高达40A至90A的连续电流。在10V驱动下，RDS(on)可低至4mΩ（如英飞凌IPD040N03LGBTMA1），能极大降低导通损耗，提升系统效率。

逻辑电平兼容与快速开关： 其阈值电压范围（1.0-2.5V）使其能够被5V甚至3.3V的逻辑电平有效驱动。采用先进的沟槽栅技术（如TrenchFET®），具有低栅极电荷和快速开关能力，适用于高频应用。

高可靠性与多样化封装： 部分型号通过100% Rg测试和雪崩能量测试，确保高可靠性。提供从TO-251、TO-252到TO-220等多种封装，满足不同功率密度和散热需求。

应用广泛： 数据手册明确其适用于DC/DC转换器、开关电源（SMPS）、电机驱动器、电池管理系统（BMS）、照明控制等。

2. 封装与引脚

40N03有多种封装形式，最常见的是TO-251、TO-252 (DPAK) 和TO-220。

TO-251封装： 直插式封装，自带散热片，易于安装散热器。引脚定义通常为（从左到右，引脚朝下，散热片朝自己）：

引脚1 (G)：栅极 - 控制端。

引脚2 (D)：漏极 - 电流输入端，通常与中间的散热片内部相连。

引脚3 (S)：源极 - 电流输出端。

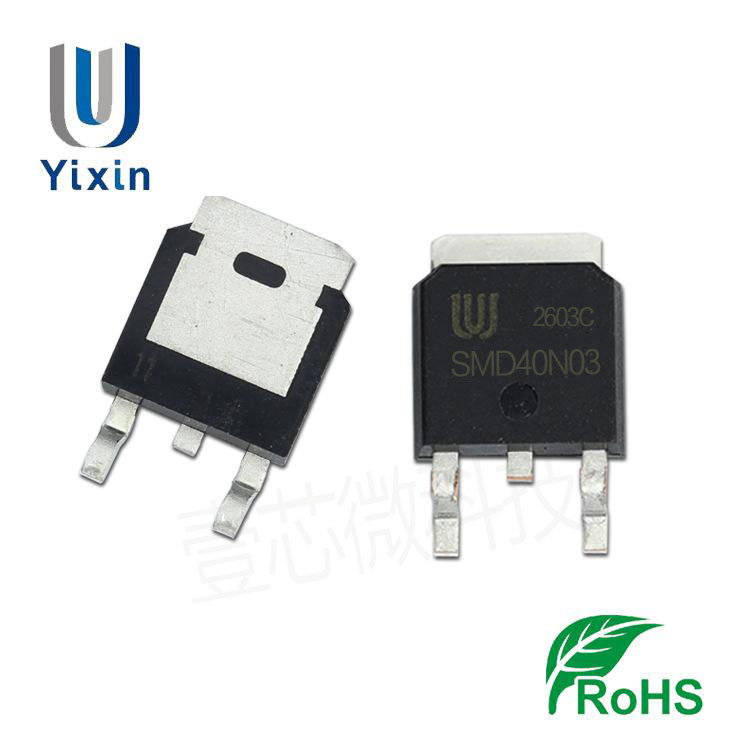

TO-252 (DPAK) 封装： 表面贴装，自带一块金属散热片（Tab），该散热片在电气上与漏极（D）内部相连。适合自动化贴装和高密度PCB设计。

TO-220封装： 经典的直插式功率封装，散热性能优异，可通过螺丝固定大型散热器，适用于大功率应用。

二、 典型应用电路解析

1. 大功率同步整流Buck转换器

在服务器电源、高性能显卡供电、大功率车载充电器等需要高效率、大电流的DC-DC降压电路中，40N03是同步整流管（低侧开关） 的理想选择。

电路原理与工作过程：

采用多相Buck架构，每相由一颗高侧MOSFET和一颗低侧MOSFET（40N03）组成。

低侧开关Q2（40N03）的漏极（D） 接开关节点（SW），源极（S） 接地。

专用多相PWM控制器（如IR35201）驱动各相，交错工作以均摊电流、降低纹波。

工作阶段与优势：

高侧导通阶段： 高侧MOSFET导通，电流从输入经电感向负载供电。

低侧导通阶段： 高侧关断，低侧（40N03）导通。电感电流通过其超低RDS(on)（如4mΩ）沟道续流。相比肖特基二极管，其压降极低（例如40A时仅0.16V），能将续流损耗降至最低，显著提升满载效率（常超过95%），并大幅减少发热，简化散热设计。

2. 电动工具/无人机电机驱动（H桥或三相逆变器）

在需要大启动扭矩和高速运行的电动工具、无人机电调中，40N03可作为低侧开关用于H桥或三相全桥逆变器。

电路原理：

对于有刷电机，使用H桥驱动，两个低侧开关使用40N03，源极接地，驱动简单。

对于无刷直流电机（BLDC），使用三相全桥逆变器，三个低侧开关均使用40N03。

控制器（MCU或专用驱动IC）产生PWM信号，通过栅极驱动器控制MOSFET开关，实现电机的调速、正反转和刹车。

设计要点： 电机是强感性负载，关断时会产生高电压尖峰。必须为每个40N03的漏源极并联快恢复二极管或TVS管，以吸收反电动势，保护MOSFET。同时，栅极驱动必须足够强（推荐10V以上），以确保在高速PWM下快速开关，降低开关损耗。

3. 锂电池组大电流保护与负载开关

在电动自行车、储能系统、大功率移动电源等大容量锂电池组中，需要能承受持续大电流的MOSFET作为保护开关。

电路原理：

使用多颗40N03并联，以分担总电流，降低单颗器件的热应力。

其栅极（G） 通过小电阻连接到专用大电流保护IC或驱动电路。

均流设计： 为确保并联的每颗40N03电流均衡，必须在PCB布局上保证各器件的源极走线对称且等长，并在源极串联小阻值均流电阻（如1-5mΩ）。

保护功能： 配合BMS IC，可实现过充、过放、过流、短路等保护。当检测到异常时，BMS将栅极电压拉低，关断MOSFET，切断主回路。

三、 设计要点与注意事项

驱动电压与导通电阻的权衡： 40N03在10V栅极电压下才能实现最低的RDS(on)（如4mΩ）。若使用5V驱动，其导通电阻会明显增大（例如升至8-14mΩ），导致导通损耗成倍增加。对于大电流应用，务必使用10-12V的专用栅极驱动芯片（如TC4427、IR2104），以确保MOSFET完全开启，发挥其性能优势。

栅极驱动与保护电路：

驱动电阻选择： 栅极串联电阻RG（2.2-22Ω）用于调节开关速度、抑制振铃。值越小，开关越快，但可能引起振荡和EMI；值越大，开关损耗增加。需根据实际开关频率和EMI要求折中选取。

下拉电阻与栅源稳压管： 栅源间的下拉电阻RGS（10kΩ）必须安装，确保MCU复位时MOSFET关断。并联一个±15V的稳压管，可有效钳位栅极电压，防止ESD或漏感尖峰击穿栅氧化层。

驱动电流能力： 40N03的栅极电荷Qg较大（可达50nC）。驱动芯片需能提供足够的峰值电流（Ipeak= Qg/ trise），以确保快速开关。

散热设计是重中之重（尤其对于TO-251/TO-220封装）：

以40A电流、RDS(on)=4mΩ计算，导通损耗Pcond= I² × RDS(on)= 6.4W。加上开关损耗，总功耗可能超过10W。必须配备足够面积的散热器。

TO-220/TO-251封装： 使用导热硅脂将器件紧密固定在铝制散热片上。

TO-252封装： 在PCB上设计大面积铺铜（至少2-3平方英寸），并打密集的散热过孔阵列，将热量传导至PCB底层或内部铜层。

热仿真与降额： 使用热仿真软件或根据热阻公式计算结温，确保在最高环境温度下，结温TJ留有至少20-30°C的余量。

PCB布局优化以降低寄生电感和EMI：

功率回路最小化： 输入电容、高/低侧MOSFET、电感构成的高频功率回路面积必须最小化。将输入电容尽可能靠近MOSFET的漏极和源极引脚布置。

驱动回路独立： 栅极驱动走线应短而粗，并远离高dv/dt的开关节点（SW）走线，防止耦合噪声。

源极电感的影响： 对于并联应用或电流检测，源极引脚到地的寄生电感会引入负反馈，影响开关速度并产生电压尖峰。应使用开尔文连接（Kelvin Connection） 将源极的功率地和信号地分开。

体二极管与反向恢复： 40N03内部的体二极管在续流时导通。其反向恢复电荷Qrr（可达105nC）会影响高频应用下的效率。在同步整流等高频场景中，选择Qrr较小的型号，或通过控制死区时间减少体二极管导通。

总结

40N03以其30V耐压、40-90A大电流能力、超低导通电阻（可达4mΩ）成为中大功率开关电源、电机驱动和电池管理系统的核心功率器件。成功应用的关键在于：根据电流和频率需求选择最优型号（优先考虑低RDS(on)和低Qg），提供强而干净的10-12V栅极驱动，并实施极其严格的散热与低寄生电感PCB布局。通过精心的电路设计和热管理，40N03能够为您的项目提供高效、可靠且极具竞争力的高功率密度解决方案。
