MM1W43贴片稳压二极管参数，MM1W43规格书，MM1W43引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W43,SOD-123封装

MM1W43 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

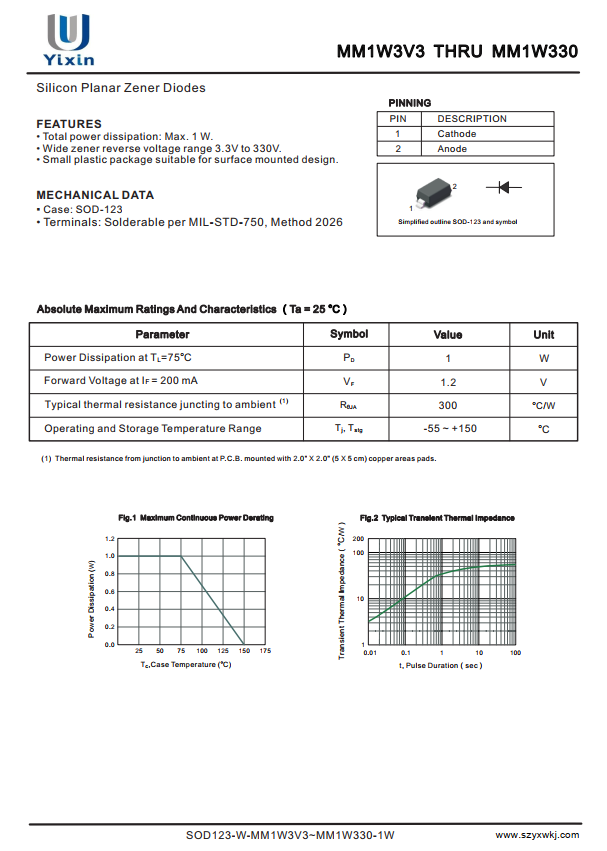

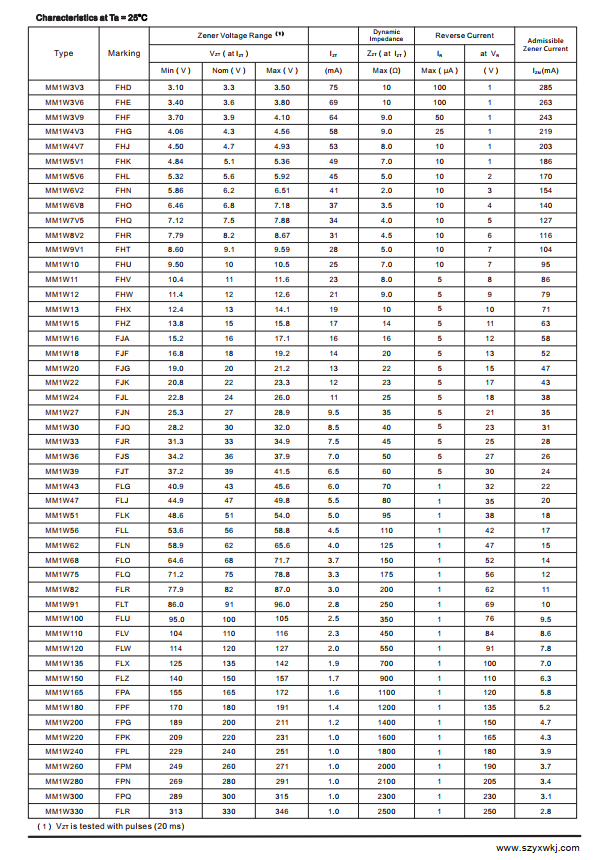

MM1W43 SOD-123封装引脚规格书参数如下：

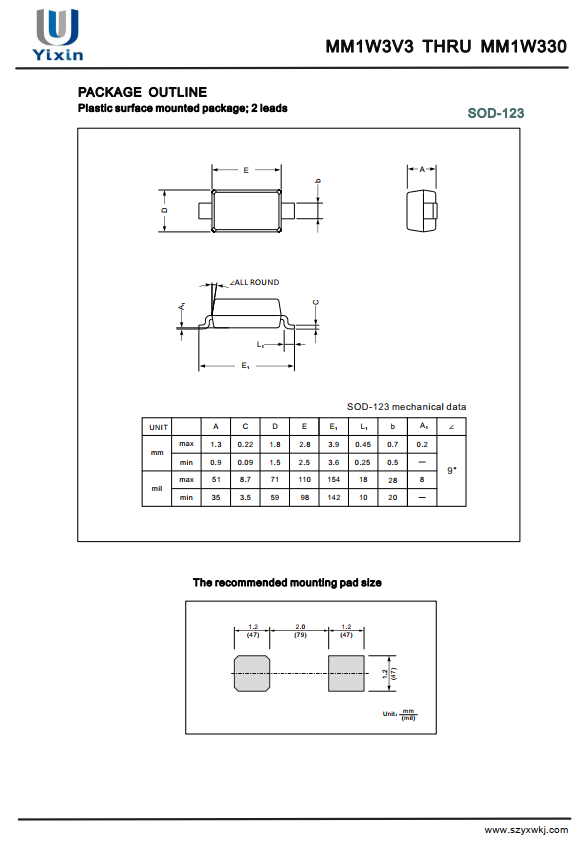

MM1W43 SOD-123封装尺寸如下：

MM1W43 是一款 1W 功率、43V 标称稳压值 的硅平面稳压二极管（齐纳二极管），采用 SOD-123 / SOD-123FL 贴片封装。它属于高压、小电流稳压器件，主要定位于高压过压保护和电压钳位场景。

核心电气参数

标称稳压值Vz：43V 在测试电流 Izt 下测得

稳压电压范围Vz：40.9V ~ 45.6V 常见 ±5% 容差，具体看品牌

最大耗散功率Pd：1W 环境温度 TL=75°C 时

测试电流Izt：6 mA 用于标定 Vz 和 Zzt 的参考电流

动态阻抗Zzt：≤ 70 Ω 测试条件：Izt = 6mA

反向漏电流Ir：1 µA 测试条件：Vr = 32V

最大稳压电流Izm：~22 mA 计算值：1W / 43V ≈ 23mA（需留余量）

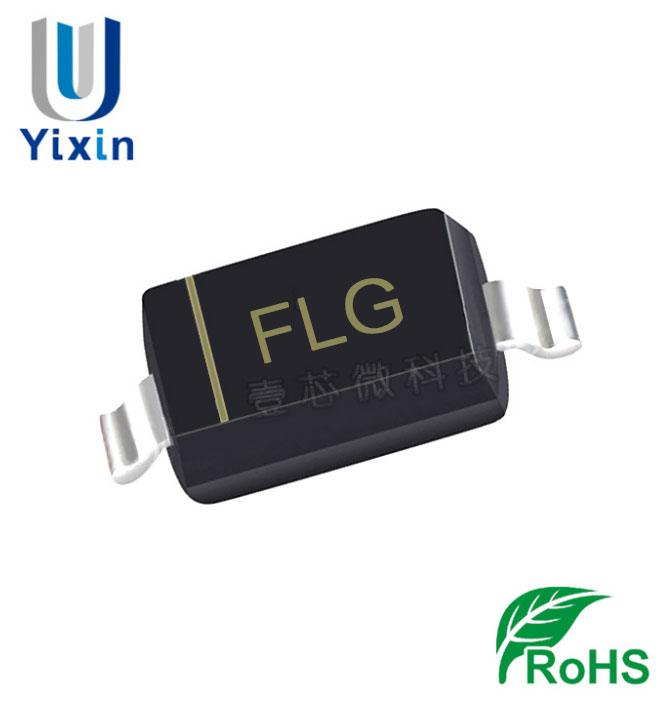

封装形式SOD-123(FL)：表面贴装，印字通常为 "FLG"

工作结温范围Tj：-55℃ ~ +150℃ 宽温工作范围

主要作用与应用场景

高压过压保护 (OVP)

这是 MM1W43 最核心的用途。由于其 43V 的击穿电压较高，常被用于 24V、36V 或 48V 工业电源总线的输入端。当遭遇雷击浪涌或电压异常升高时，它能迅速击穿导通，将电压钳位在安全范围，保护后级的 DC-DC 转换器或 MCU 免遭损坏。

电压钳位与尖峰吸收

在开关电源的变压器反馈绕组、MOSFET 的漏极或栅极电路中，用于吸收开关过程中产生的高压尖峰（Spike），防止功率器件因过压而击穿。

高压基准源

在需要较高参考电压的模拟电路（如运放比较器、高压监测电路）中，提供相对稳定的 43V 基准点。

使用注意事项

必须串联限流电阻：稳压管是“靠电流发热来稳压”的器件，绝对不能直接并联在电源两端。必须通过电阻 R 限流，计算公式为 R ≥ (Vin_max - Vz) / Izm。建议将工作电流 Iz 控制在 3mA ~ 15mA 之间，既要保证稳压效果，又要防止超过 1W 功耗而烧毁。

注意动态阻抗影响：43V 属于高压稳压管，其动态阻抗（约 70Ω）相对较大。这意味着当负载电流变化剧烈时，输出电压会有明显波动，不适合对电压精度要求极高的精密电源。

散热设计：1W 功率在 SOD-123 这种小封装下发热严重。若需长期工作在高电流下，建议在 PCB 上预留足够的铜皮散热面积，或考虑使用更大封装的 1W 稳压管（如 DO-41）。
