MM1W30贴片稳压二极管参数，MM1W30规格书，MM1W30引脚图

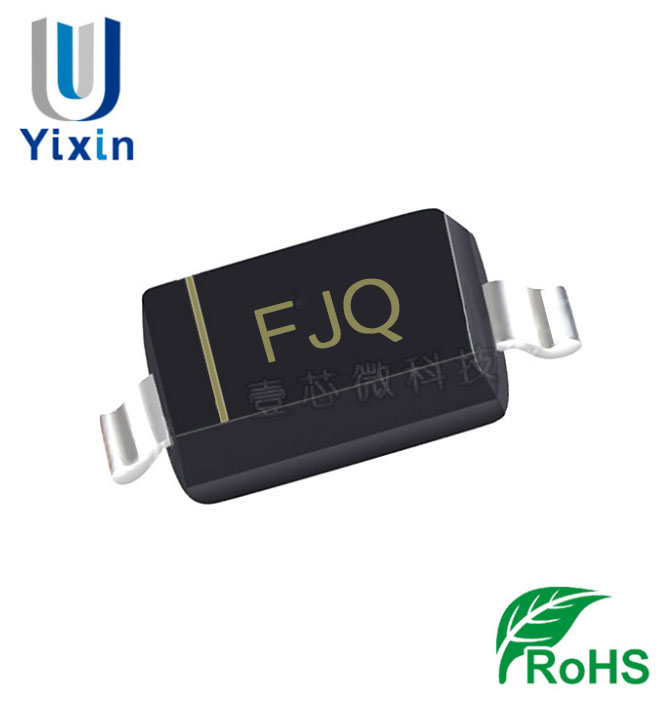

壹芯微科技专业生产贴片齐纳稳压二极管MM1W30,SOD-123封装

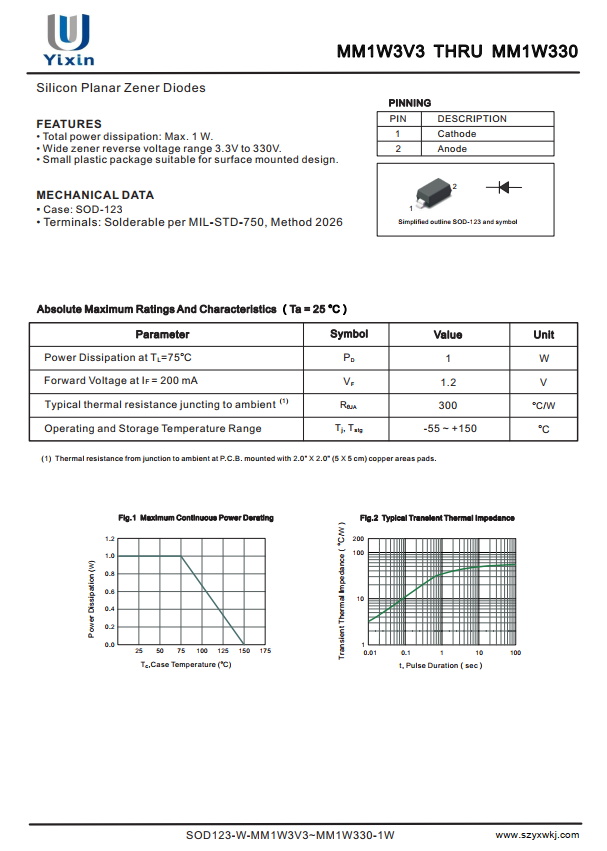

MM1W30 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

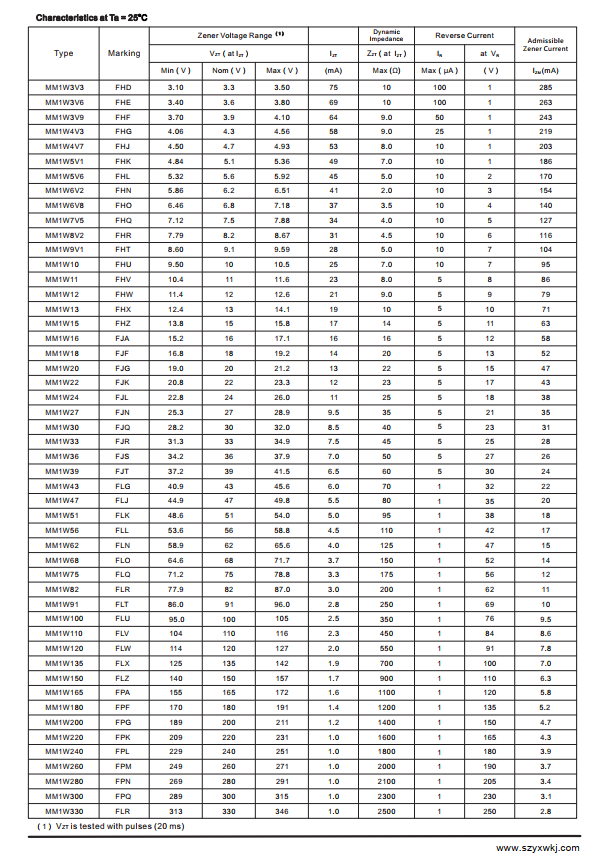

MM1W30 SOD-123封装引脚规格书参数如下：

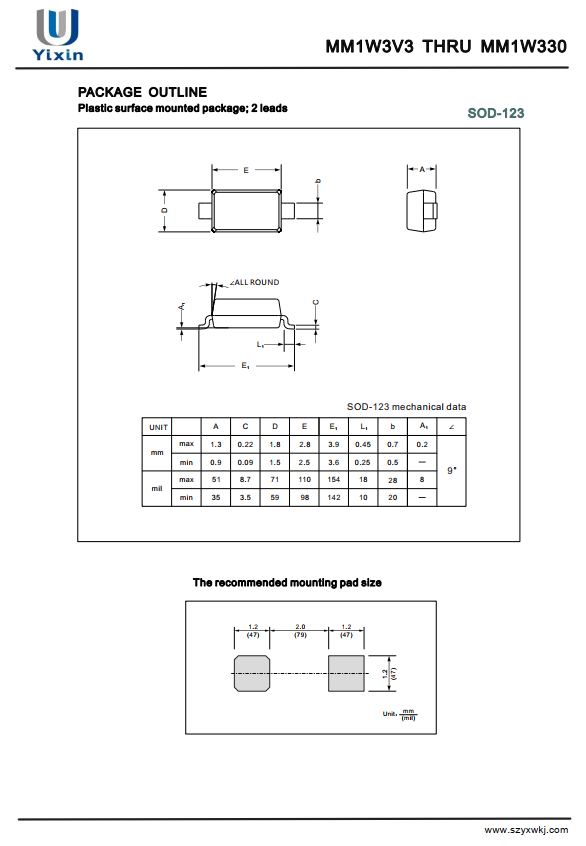

MM1W30 SOD-123封装尺寸如下：

MM1W30是一款1W、30V的稳压二极管（齐纳二极管），主要用于电路的稳压和过压保护。

标称稳压值 (Vz)：30V 典型工作电压

稳压范围：28.2V ~ 32V 允许的电压波动区间

最大耗散功率 (Pd)：1W 75°C条件下的承受能力

测试电流 (Izt)：8.5mA 用于测试稳压值的参考电流

动态阻抗 (Zzt)：40Ω 阻抗越小，稳压效果越好

反向漏电流 (Ir)：5µA 电压为23V时的漏电流

最大稳压电流 (Izm)：31mA 工作时允许的最大电流

封装形式：SOD-123 / SOD-123FL 常用贴片小型塑料封装

主要作用与应用

稳压作用：利用其反向击穿特性，为电路提供稳定的30V参考电压或基准源，常用于精密电子设备。

过压保护：并联在电路中，当电压异常升高超过30V时迅速导通，保护后级敏感元器件免受浪涌电压损害。

应用场景：广泛用于手机、便携式设备、办公设备、电源供应器以及消费类电子产品中。

使用注意事项

必须串联限流电阻：稳压管需要配合限流电阻使用，以控制电流在8.5mA至31mA之间，防止烧毁。

注意散热：虽然贴片封装节省空间，但在高功耗场景下需关注其热阻和散热设计。
