MM1W39贴片稳压二极管参数，MM1W39规格书，MM1W39引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W39,SOD-123封装

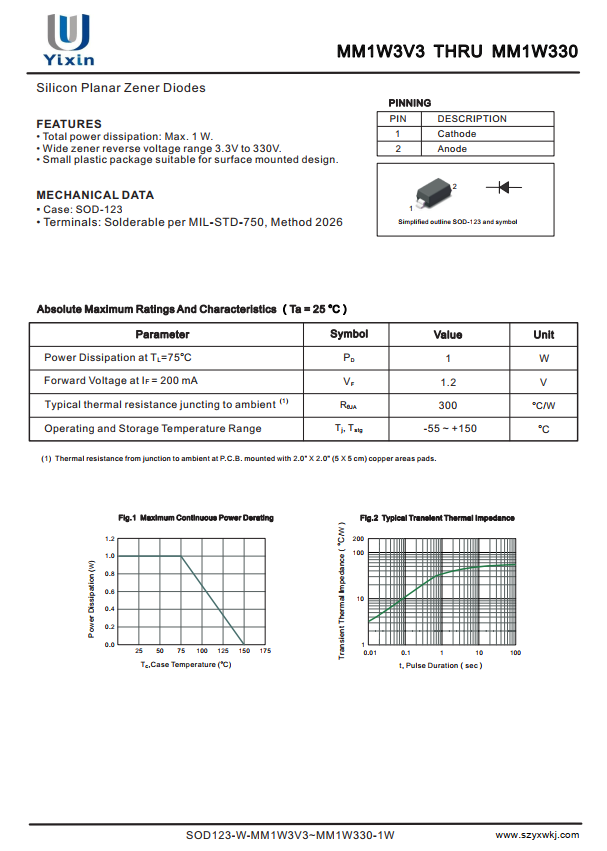

MM1W39 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

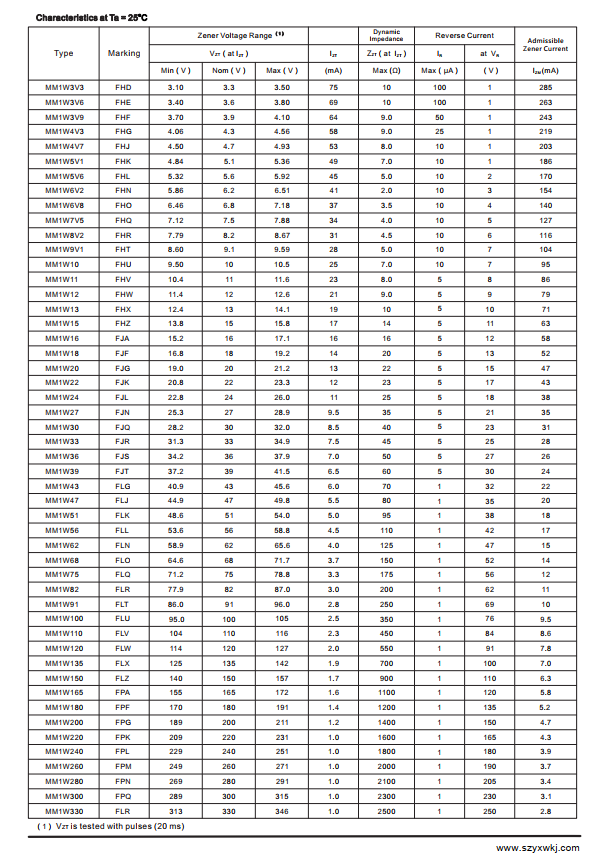

MM1W39 SOD-123封装引脚规格书参数如下：

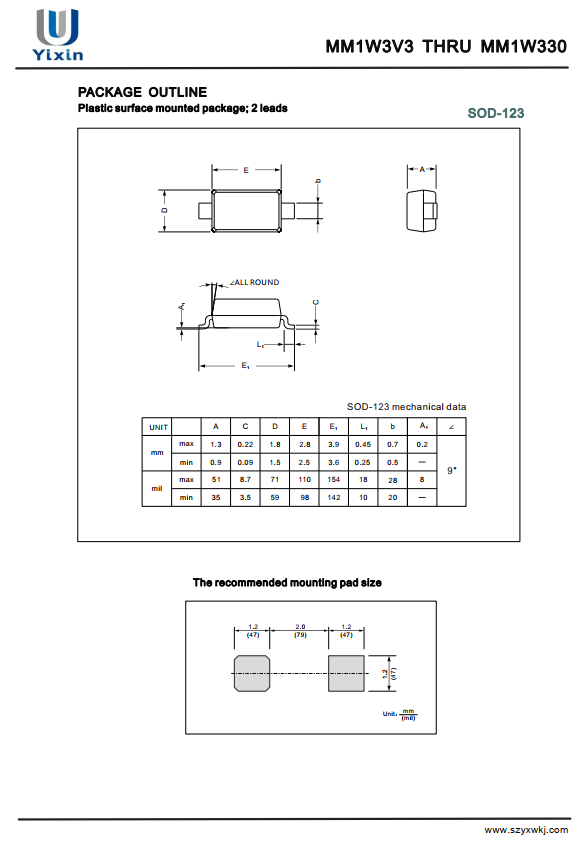

MM1W39 SOD-123封装尺寸如下：

MM1W39 是一款 1W、39V 的贴片稳压二极管（齐纳二极管），属于高压小电流器件。它采用 SOD-123 / SOD-123FL 封装，主要用于电路的过压保护和高压基准。

核心电气参数

标称稳压值Vz：39V 典型工作电压

稳压范围Vz：37.1V ~ 40.9V 常见 ±5% 容差

最大耗散功率Pd：1W @ TL=75°C

测试电流Izt：6.5 mA 标定 Vz 的参考电流

动态阻抗Zzt：60 Ω @ Izt=6.5mA，阻抗较高

反向漏电流Ir：5 µA @ Vr=30V

最大稳压电流Izm：~24 mA 极限工作电流

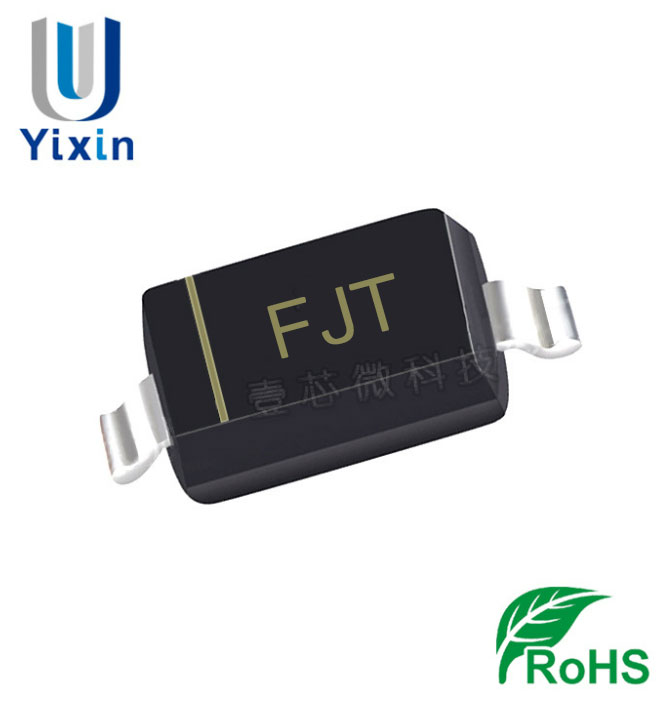

封装形式：SOD-123FL 贴片封装，印字通常为 FJT

主要作用与应用

高压过压保护 (OVP)：这是它最核心的用途。并联在 24V 或 36V 电源输入端，当遭遇浪涌或电压异常超过 39V 时，它迅速击穿导通，将电压钳位在安全范围，保护后级昂贵的 IC。

高压基准源：利用其稳定的 39V 击穿特性，为运放、比较器或高压监测电路提供参考电压。

电压钳位：在开关电源的变压器反馈绕组或 MOS 管栅极，用于吸收尖峰电压，防止元件过压损坏。

使用注意事项

必须串联限流电阻：这是使用稳压管的铁律。计算公式为 R = (Vin - Vz) / Iz。建议将工作电流 Iz 控制在 3mA ~ 20mA 之间，既要保证稳压效果，又要防止功耗超过 1W 而烧毁。

注意动态阻抗影响：39V 属于高压稳压管，其动态阻抗（60Ω）相对较大。这意味着当负载电流变化剧烈时，输出电压会有明显波动，不适合对电压精度要求极高的精密电源。

散热设计：1W 功率在 SOD-123 这种小封装下发热严重。若需长期工作在高电流下，建议在 PCB 上预留足够的铜皮散热面积。
