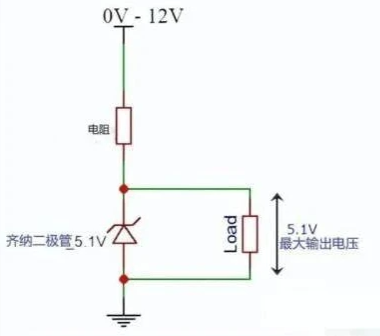

1.二极管稳压电路

输入电压可以在OV到12V之间变化，但输出电压永远不会超过5.1V，因为齐纳二极管的反向击穿电压(齐纳电压)为5.1V，当输入电压低于5.1V时，输出电压将等于输入电压，但当超过5.1V时，输出电压将被调节为5.1V。

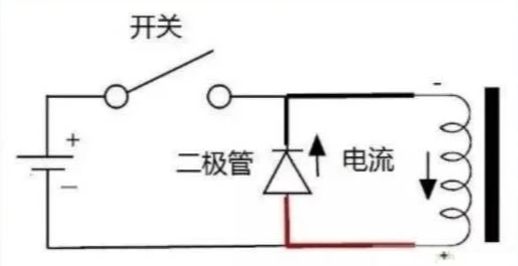

2.二极管续流电路

续流或反激二极管的主要目的是通过提供短路路径来释放电感中存储的能量，否则电路电流的突然衰减将在开关触点和二极管上产生高电压。

当开关S闭合时，通过电路的稳态电流|为(V/R)，因此电感中存储的能量为(LI2)/2。当此开关S打开时，电流会突然从稳定值I=(VIR)衰减到零。如果这个反向电压超过二极管的峰值反向电压，那么它可能会损坏。为了避免这种情况发生，一个称为续流或反激二极管的二极管连接在电感负载RL上

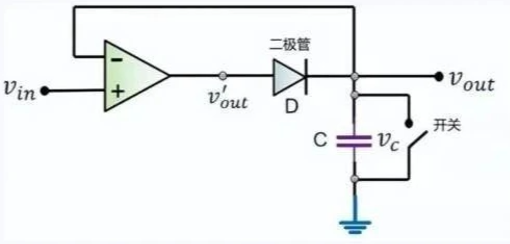

3.二极管检波电路

峰值检测器由一个二极管和电容以及一个运算放大器组成，如上图所示。峰值检测电路不需要任何复杂的元件来确定输入波形的峰值。工作原理:跟随输入波形的峰值并以电压的形式存储在电容中，到进一步移动的时间，如果电路检测到更高的峰值，新的峰值将存储在电容器中，直到它被放电。

电路中使用的电容由施加的输入信号通过二极管充电，二极管上的小电压降被忽略，电容被充电到施加的输入信号的最高峰。

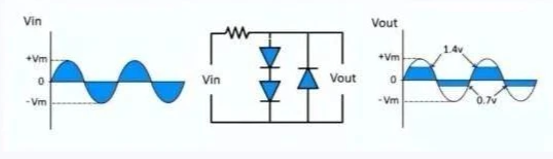

4.二极管限幅电路

限幅电路是由二极管制成的电路，用于通过对信号的正半部分或负半部分或两半部分进行削波或切割来整形信号波形，它用于限制预定点的电压。

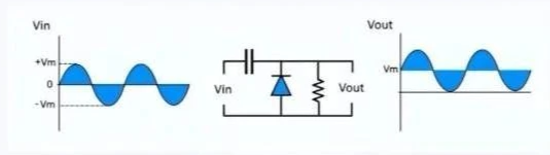

5.二极管钳位电路

钳位器是一种电路，可在不扭曲信号形状的情况下向信号添加正或负 DC值偏移。信号的峰峰值保持不变，钳位器由一个带电容的二极管组成。

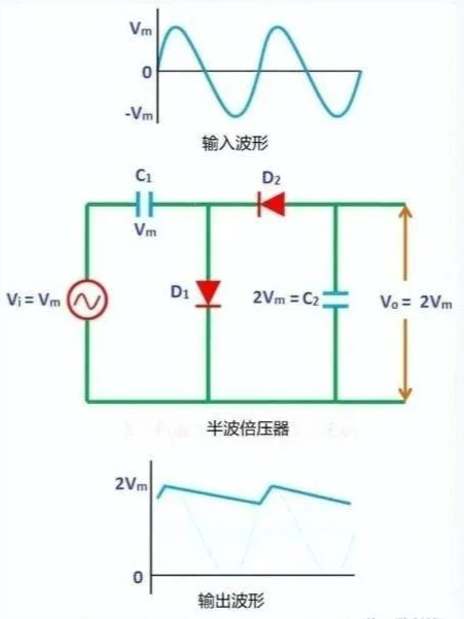

6.二极管倍压电路

在负半周期间，电容C2由输入电源电压Vm和电容C1电压Vm充电。因此，电容C2被充电至2m。
