肖特基 vs 快恢复二极管：能互换吗？

简短答案：大多数情况下——不能随便互换，换了要么炸管，要么效率/EMI塌方。少数场景下"能凑合替"，但要吃着亏用。

根本原因就一条：它们不是同类物理器件，只是恰好都能单向导电而已。

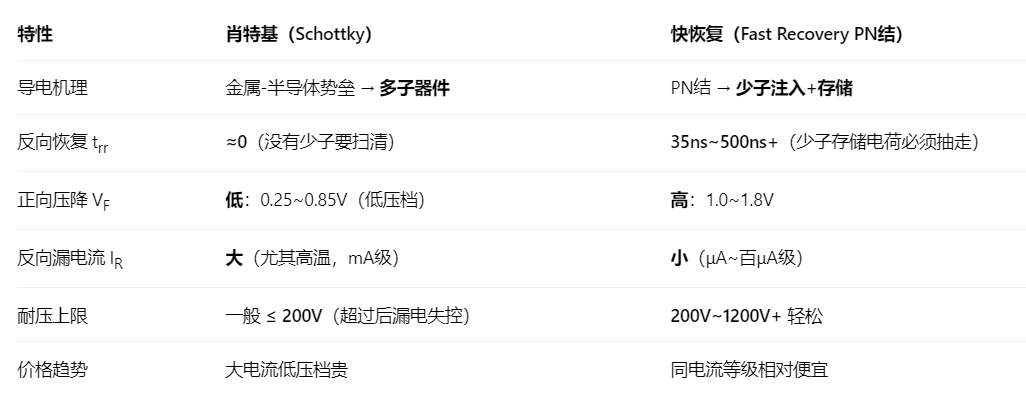

天生就不对等

所以它们不是"好版本 vs 差版本"的关系，而是分工不同：肖特基蹲低压高频，快恢复蹲高压高频/中压中频。

分场景逐一判断

场景A：高压侧 / PFC Boost 整流（如 MURF2060CT 的位置）

我手头没快恢复了，能不能拿个大电流的MBR20100CT（肖特基）代进去？

不能。两个硬原因：

1.耐压不够 — PFC位置直流母线≈390V，开关尖峰轻松冲到500~560V，而MBR20100CT的 VRRM=100V → 第一次开关就击穿。肖特基做到200V已经是极限（如MBR20200CT），但漏电在高温下仍会飙，可靠性极差。

2.就算耐压碰巧够（比如低压PFC的200V档肖特基），肖特基的高温反向漏电流在150°C结温下可达几十mA，产生额外I×V的发热→热 runaway风险。快恢复的PN结在同样温度下漏电流小得多。

结论：高压侧 → 肖特基不能替快恢复。硬换=炸。

场景B：低压侧续流 / 同步Buck的续流位（如 MBR20100CT 的位置）

快恢复二极管耐压够（比如200V的快恢复），能不能临时替肖特基续流？

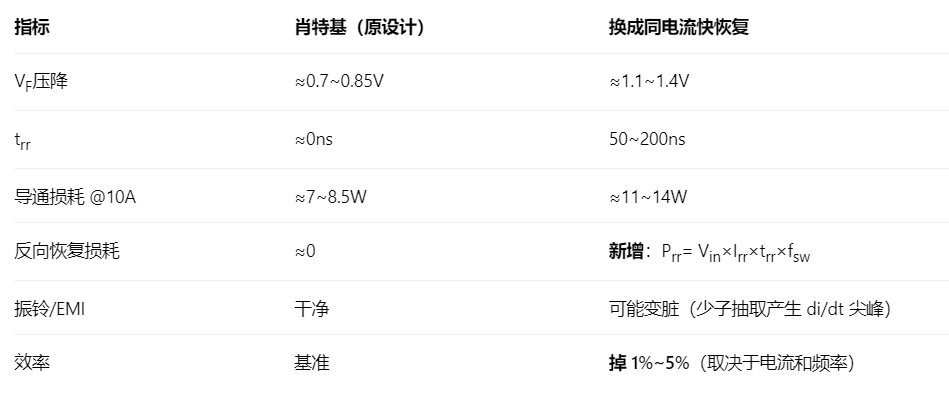

能"通电工作"，但代价明显：

额外风险：

快恢复的 trr产生反向恢复电流尖峰 → 开关节点(SW)出现振铃overshoot → 可能使同位置的MOSFET的 VDS瞬时超压

如果在同步Buck里原本已有栅极驱动时序，换快恢复后会发现驱动逻辑没问题但效率莫名其妙掉了、SW振铃大了

结论：低压侧续流位 → 快恢复"能替"肖特基，但会胖会慢还会抖（效率低+EMI差+热更多）。紧急维修凑合可以，量产设计中不推荐。

场景C：想用肖特基替快恢复——去"省那0.4V压降"

"快恢复的VF=1.3V太浪费了，换肖特基省电！"

如果工作电压 > 100V → 不行，耐压天花板卡死。

即使工作电压刚好在60~80V区间（比如48V系统），能找到150V/200V肖特基，也要警惕：

48V系统瞬变（热插拔、负载抛载）→ 瞬压可冲到80~100V+

高温下肖特基漏电流指数增长 → 热崩溃

所以48V以上的"省电"方案通常走 同步整流MOS，而不是更高压的肖特基

场景D：反向——已经在用快恢复做工频整流/缓变电路

"快恢复了，能不能换肖特基？"

工频整流（50/60Hz）本身不需要快恢复（trr无所谓），但：

工频整流压降用普通整流管（1N400x系列硅管VF≈1.1V）就行，没必要上快恢复

换肖特基倒是VF更低（省一点点热），但成本更高、耐压更低 → 通常划不来

例外：低压大电流工频整流（如12V/20A变压器输出整流）→ 肖特基确实更好，这时可以换，但要核对耐压≥峰值电压×2裕量

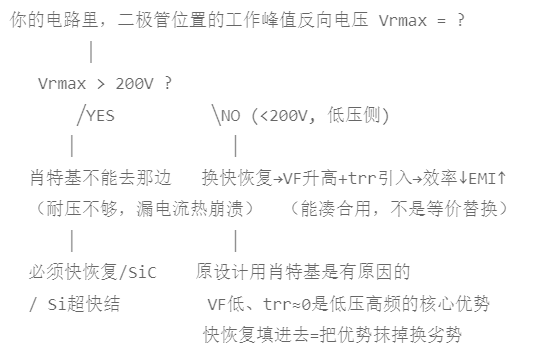

快速决策

总结

能互换＝只有在同时满足两个条件时才成立：

电压应力在两种器件的共同安全区内（一般＜100V，留裕量）

接受效率下降1~5%、热增加、EMI可能变脏的trade-off

不能互换＝跨电压等级（高压侧/低压侧之间）想换＝物理上就不允许。
