TVS瞬态抑制二极管（Transient Voltage Suppressor，简称TVS）是一种关键的半导体器件，主要用于防止电子设备因瞬态电压冲击而受损。瞬态电压可能来源于雷击、电感负载开关或静电放电等外部干扰。本文将详细解析TVS瞬态抑制二极管如何有效抑制电压瞬变，帮助读者更好地理解其工作原理及实际应用价值。

一、TVS瞬态抑制二极管的工作原理

TVS二极管的核心工作原理是基于PN结的雪崩击穿效应。当外部电压超过击穿电压时，PN结迅速进入雪崩击穿状态，形成低阻抗通道，将瞬时高电压迅速导向地面，保护敏感的电子元件免受损害。

1. 雪崩击穿效应：在正常工作条件下，TVS二极管处于高阻抗状态，不影响电路正常运行。当出现电压瞬变，电压超过其击穿阈值时，器件内部的PN结发生雪崩击穿，导通电流迅速上升，以极短的响应时间将过电压释放出去。

2. 快速响应特性：TVS二极管的响应时间通常在皮秒至纳秒级别，能够在瞬间捕捉到电压尖峰并立即导通，确保设备免受瞬态电压的冲击。

二、抑制电压瞬变的关键参数

1. 击穿电压（VBR）：TVS二极管开始导通的电压阈值。选择合适的击穿电压可以确保在正常工作电压下器件不会误动作，但在异常瞬态电压出现时能迅速介入保护。

2. 钳位电压（VC）：TVS二极管在导通状态下能够将瞬态电压限制的最大值。理想情况下，钳位电压越接近正常工作电压，保护效果越好。

3. 峰值脉冲电流（IPP）：该参数表示TVS二极管在击穿时能够承受的最大瞬态电流容量。峰值脉冲电流越大，器件的抗冲击能力越强。

4. 反向漏电流（IR）：TVS二极管在反向偏置时的漏电流较小，这有助于减少能量消耗并提升器件的稳定性。

三、TVS二极管的应用场景

1. 电源保护：TVS二极管广泛应用于直流和交流电源输入端，防止雷击、电涌等瞬态干扰，保障电源系统的稳定运行。

2. 通信接口保护：在以太网、USB、HDMI等高速通信接口中，TVS二极管可有效抑制静电放电（ESD）和浪涌电流，防止信号失真和设备损坏。

3. 汽车电子系统：现代汽车中大量使用电子控制单元（ECU），TVS二极管可用于保护车载电路免受负载突变、电感反冲等瞬态电压的影响。

4. 工业控制设备：在工业自动化和控制系统中，TVS二极管可有效防护电磁干扰（EMI）和电压尖峰，确保设备长期稳定运行。

四、选择TVS二极管的注意事项

1. 电压匹配：选择击穿电压略高于正常工作电压的TVS二极管，避免误触发保护。

2. 功率承受能力：根据应用环境的浪涌电流大小，选择适当的峰值脉冲电流规格，确保器件不会因过载而损坏。

3. 低电容设计：对于高速数据线保护，优选低电容TVS二极管，以减少信号失真和传输损耗。

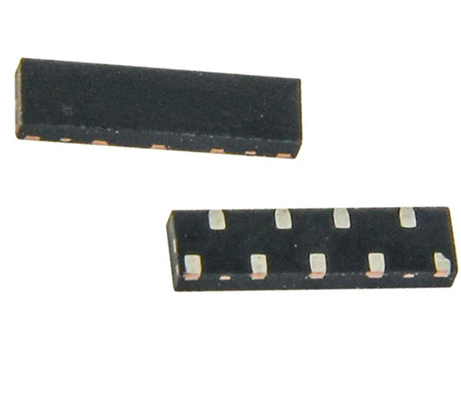

4. 封装形式：根据实际安装空间和散热需求选择合适的封装形式，常见的有SMD（表面贴装）和DO（轴向引线）封装。

总结

TVS瞬态抑制二极管凭借其快速响应、低阻抗、高可靠性等优点，成为电子设备防护中不可或缺的关键元件。通过合理选择和应用，TVS二极管能够有效抑制各种瞬态电压干扰，保障电路系统的稳定性和安全性。理解其工作原理和特性，有助于工程师在设计电路时实现更高效、更可靠的防护方案。
