瞬态电压抑制二极管（TVS二极管）是一种用于防护电子电路免受瞬态电压冲击的半导体元件，具备快速应对电压突变（如雷击、电磁干扰及静电放电）的能力，有效防止电子设备受到损害，广泛应用于电源管理、通信设备、汽车电子和工业控制等领域。

一、瞬态电压抑制二极管的关键特性

1. 响应速度快

TVS二极管具有纳秒级甚至皮秒级的响应时间，在极短时间内可以迅速将过电压引导至地或电源端，避免高电压冲击损害敏感元件。

2. 电压钳位能力强

TVS二极管可以在瞬间将电压限制在安全范围内，避免电子设备承受过高电压，使电路维持在正常工作状态。其钳位电压一般比正常工作电压高10%到20%，确保既能有效保护，又不会影响系统正常运行。

3. 能量吸收能力强

TVS二极管可以吸收瞬间的大电流冲击，功率范围从数百瓦到数千瓦不等，能够有效应对雷击浪涌或高能脉冲干扰。例如，在汽车电子系统中，TVS二极管可以防止电源波动对ECU（电子控制单元）造成损害。

4. 低漏电流特性

TVS二极管在正常工作电压下的漏电流极低，通常仅为纳安级，不会对电路的功耗产生显著影响，特别适用于对功耗要求较高的便携设备和通信系统。

5. 反向工作稳定性

在正常电压范围内，TVS二极管保持高阻态，不会干扰电路运行；但当瞬态高压出现时，它会迅速导通，并在过电压消失后迅速恢复到高阻状态，确保系统稳定性。

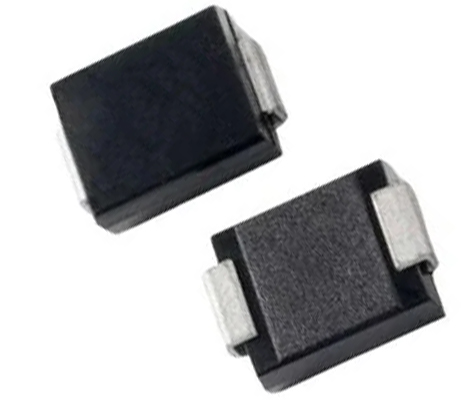

二、常见的封装规格

TVS二极管的封装类型多样，不同封装形式适用于不同功率需求和安装环境。

1. DO-15封装

这是一种轴向引线型封装，适用于较高功率的防护应用，如工业设备和通信基站，能够承受更大的电流和瞬态功率冲击。

2. SMA封装

SMA封装为小型表面贴装封装，适用于高密度集成电路，如智能手机、笔记本电脑和车载电子设备，体积小巧，易于表面贴装工艺。

3. SMB封装

SMB封装相比SMA封装稍大，具备更高的功率承载能力，广泛应用于汽车电子、消费类电子及工业设备等领域，提供更强的瞬态保护。

4. SMC封装

SMC封装具有更高的功率处理能力，适用于需要更强瞬态电压防护的场景，如雷击防护系统和高功率电源管理设备。

5. SOD-123和SOD-323封装

这些封装形式尺寸极小，适用于超小型便携式电子设备，如无线通信模块、可穿戴设备和传感器系统，确保设备的可靠性和长寿命。

三、应用案例分析

1. 在USB接口保护中的应用

USB接口在插拔时可能会受到静电放电（ESD）的影响，使用SMA封装的TVS二极管可以有效防止ESD冲击，提高接口的可靠性和使用寿命。

2. 在汽车电子系统中的应用

汽车电子系统的电源环境复杂，可能会受到电池电压波动、负载突变等因素的影响。在ECU和CAN总线等关键电路中，采用SMB或SMC封装的TVS二极管可以确保电压稳定，防止电压浪涌对控制单元造成损坏。

3. 在工业控制设备中的应用

工业控制系统需要应对恶劣的电磁环境和雷击干扰，采用DO-15封装的TVS二极管可以吸收大功率瞬态冲击，确保设备长期稳定运行。

总结

瞬态电压抑制二极管凭借其快速响应、强大的电压钳位能力、高能量吸收能力及多种封装形式，成为电子设备不可或缺的保护元件。在选择TVS二极管时，需要根据具体应用场景考虑功率需求、封装规格和响应速度，以确保电子设备的可靠性和长期稳定运行。
