TVS二极管（Transient Voltage Suppressor），也称为瞬态电压抑制二极管，是一种关键的防护器件，广泛应用于电子设备中，以抵御静电放电（ESD）、雷击、电快速瞬变（EFT）等瞬态过电压的冲击。随着电子设备对可靠性的要求不断提高，准确判断TVS二极管的好坏变得尤为重要。

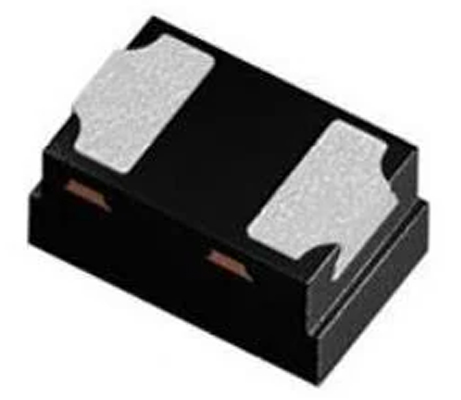

一、外观检查：直观识别潜在损伤

1. 封装和引脚状态

观察TVS二极管的封装完整性，检查是否存在裂纹、划痕、气泡等物理损伤。尤其要注意引脚是否出现弯曲、断裂、氧化或焊接不良的迹象，这些问题可能会影响电气性能，导致接触不良或电阻异常。

2. 标识与批次信息

确认TVS二极管上的型号、品牌标识和批次代码是否清晰可辨。如果标识模糊、掉色或不一致，可能存在质量问题，或者元件已经过度使用或存储环境不当。

3. 封装气密性

使用放大镜检查器件的封装，观察是否存在内部残留物、气泡或异物，这些迹象可能意味着器件在制造或封装过程中存在缺陷，影响长期稳定性。

二、电气特性测试：精确评估性能状态

1. 正反向电阻测试

使用数字万用表测量TVS二极管的正向和反向电阻。在正向偏置下，TVS二极管应呈现低电阻，而在反向偏置下应表现出高阻抗状态。如果发现正反向电阻接近或都为零，可能意味着器件短路或击穿失效。

2. 漏电流检测

在规定的反向工作电压下，测量TVS二极管的漏电流。正常情况下，漏电流应非常小（通常为微安级）。若漏电流异常偏高，可能表明PN结发生了局部损伤或老化。

3. 击穿电压测试

利用直流电源缓慢升高电压，监测TVS二极管的击穿行为。其击穿电压应与数据手册中的参数一致，若击穿电压明显降低，说明器件可能退化或损坏。

4. 瞬态响应测试

通过施加瞬态脉冲，模拟实际过电压冲击，检测TVS二极管的响应速度和限压能力。有效的TVS二极管应能够迅速导通并限制电压在安全范围内，若响应迟缓或无法限压，则可能失效。

三、实际应用验证：模拟真实环境下的表现

1. 电路功能测试

将TVS二极管安装在目标电路中，模拟实际工作环境中的过电压情况，观察其保护效果。如果在电压冲击下，受保护的元件没有受到损坏，表明TVS二极管工作正常。

2. 长时间稳定性测试

在高温、高湿、频繁脉冲冲击等条件下，长时间运行电路，评估TVS二极管的稳定性和可靠性。持续高负载运行后若出现性能衰退，则可能预示着器件已逐渐老化。

3. 热成像检测

在工作过程中使用热成像仪观察TVS二极管的温度分布。正常情况下，温度应保持均匀，若局部温度异常升高，可能是内部损伤导致的热失控。

四、常见失效模式及其成因

1. 过电应力（EOS）损伤

瞬态电流或电压超过器件最大承受能力会导致PN结烧毁，形成短路或永久性击穿。这种损伤常见于未正确选型或极端雷击等场景。

2. 热损伤

长时间高功率工作导致TVS二极管内部温度过高，可能引发金属化层剥离、硅片熔融等现象，从而造成性能下降或彻底失效。

3. 机械损坏

由于外部冲击、振动或不当焊接工艺，TVS二极管可能出现物理损坏，如芯片裂纹、焊点虚焊等，影响正常工作。

五、降低失效风险的建议

1. 正确选型

根据应用场景选择合适的TVS二极管，确保其额定电压、功率和响应时间满足需求，避免因超负荷工作导致失效。

2. 降额使用

在设计中适当降低TVS二极管的工作负载，如将工作电压控制在其额定电压的70%-80%，以延长其使用寿命。

3. 增强散热设计

优化PCB布局，增加散热铜箔或使用散热片，降低TVS二极管的工作温度，减少热应力对其性能的影响。

4. 定期维护和检测

对于关键设备，建议定期检查TVS二极管的状态，及时更换可能存在隐患的元件，确保电路长期稳定运行。

结语

判断TVS二极管的好坏并非单一指标可以决定，需要结合外观检查、电气特性测试和实际应用验证等多方面综合评估。通过科学、系统的检测方法，可以有效识别潜在失效风险，确保电子设备在面对各种瞬态冲击时保持可靠的防护能力。正确的使用和维护策略不仅能延长TVS二极管的使用寿命，也为设备的长期稳定运行提供坚实保障。
