整流二极管在电子电路中扮演着至关重要的角色，主要用于将交流电转换为直流电。无论是在电源适配器、工业电源，还是汽车电子等应用场景中，整流二极管的合理选择和电路设计都会直接影响系统的性能、稳定性和寿命。因此，在设计整流二极管电路时，需要全面考虑多个关键因素，以确保电路的可靠性和高效性。

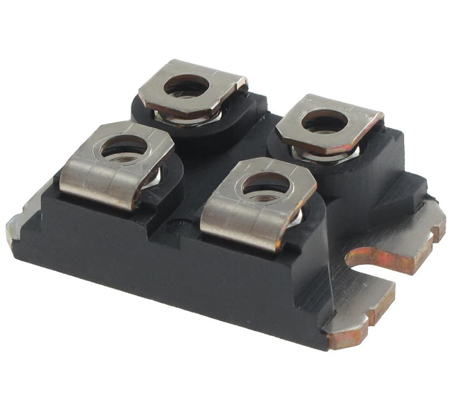

一、整流二极管的选择

1. 电流承载能力

在整流电路中，二极管需要处理电源流过的电流，因此必须选择额定电流大于实际工作电流的二极管，以避免器件过热损坏。例如，在某些大功率整流电路中，肖特基二极管因其较低的正向压降和高效率成为理想选择。

2. 反向耐压

整流二极管需要承受交流输入时的反向电压，尤其是在高压环境下工作时，必须保证其耐压能力足够高。例如，在220V AC输入的整流电路中，二极管的反向耐压通常需要高于300V，以确保安全裕度。

3. 反向恢复时间

对于高频整流电路，二极管的反向恢复时间是一个重要指标。短反向恢复时间可以减少开关损耗，提高转换效率。例如，在开关电源中，超快恢复二极管或肖特基二极管通常优于普通硅整流二极管。

二、电路拓扑结构

1. 单相与三相整流

根据实际需求，工程师可以选择单相整流或三相整流拓扑。例如，单相桥式整流适用于低功率应用，而三相整流适用于工业设备，能够提供更平稳的直流输出并降低纹波。

2. 全波与半波整流

半波整流只使用一个二极管，电路结构简单但输出直流电压脉动较大；全波整流利用中心抽头变压器或桥式整流，使得输出更稳定。例如，在手机充电器中，通常采用桥式整流来提高直流电的质量。

三、电路优化与保护

1. 滤波电路

整流后的直流电仍然包含一定的纹波，需要使用滤波电路进行平滑处理。常见的滤波方式包括电容滤波、电感滤波或LC组合滤波。例如，在开关电源中，通常采用大容量低ESR电解电容来减少纹波，提高输出稳定性。

2. 热管理

整流二极管在工作过程中会产生热量，特别是在大功率应用中。如果散热不良，可能导致二极管过热损坏。因此，需要合理选择散热片或风冷系统，以确保二极管的工作温度保持在安全范围内。例如，在LED驱动电源中，工程师通常会给整流桥增加散热片，以提高散热效率。

3. 过压与过流保护

在一些应用中，过载或瞬态浪涌可能会损坏整流二极管，因此设计中需要加入保护措施。例如，使用TVS（瞬态电压抑制）二极管来防止高压浪涌造成的损坏，或者在电源输入端增加熔断器，以提供过流保护。

四、测试与验证

1. 静态测试

电路设计完成后，需优先进行静态测试，测量整流后的输出电压、纹波幅度及二极管的正向压降，确保各项参数符合设计规范。例如，工程师常借助示波器观察输出波形，以判断是否存在异常波动。

2. 动态测试

整流电路在不同负载情况下的表现也是关键测试环节。例如，在高功率电源设计中，需要测试二极管在不同负载条件下的温升情况，并评估整流器件的可靠性。

3. 保护电路测试

确保电路能够在异常情况下正常保护二极管。例如，模拟电网浪涌，测试TVS二极管的保护效果；或在大功率应用中，通过短路测试评估熔断器的响应速度。

五、遵循安全标准

1. 电气安全要求

确保电路设计符合相关的电气安全标准，如绝缘设计、接地要求和耐压测试。例如，在医疗电子设备中，整流电路需要满足IEC 60601标准，以确保对人体的安全性。

2. 电磁兼容性

整流电路可能会产生谐波或电磁干扰，影响其他电子设备的正常运行。因此，在设计过程中，需要采取合理的PCB布局、屏蔽措施以及使用共模电感来降低EMI干扰。例如，在工业控制设备中，工程师通常会在电源端增加LC滤波器，以减少电磁干扰对周围设备的影响。

结论

整流二极管电路的设计需要综合考虑器件选型、电路结构、散热与保护、测试验证以及安全标准等多个方面。通过合理优化这些因素，不仅可以提高电路的效率和可靠性，还能有效提升设备的使用寿命和安全性。在实际应用中，工程师需要结合具体的工作环境和需求，选择最合适的整流方案，以确保电路性能达到最佳状态。
