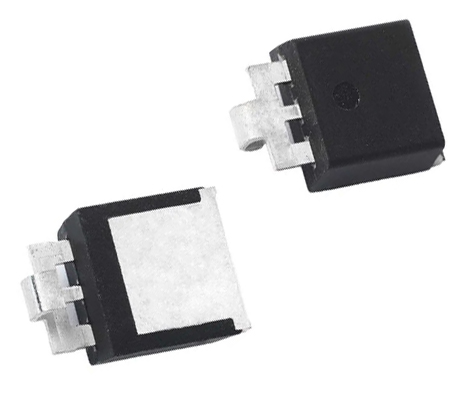

二极管是一类广泛应用于电子电路的半导体器件，具有单向导电的特性，常见于整流、开关控制以及过压保护等电路中。在高频和高速开关电路中，二极管的反向恢复时间成为影响电路运行效率和稳定性的核心参数之一。

一、什么是二极管的反向恢复时间

反向恢复时间是指二极管从正向导通状态切换到反向截止状态时，电流完全衰减至零所需的时间。在理想情况下，当二极管两端施加反向电压时，电流应立即停止。然而，由于实际二极管内部存在载流子（电子和空穴）的存储效应，电流不能瞬间消失，必须经过一个短暂的反向电流阶段，才能完全截止。

二、二极管反向恢复时间的形成机制

1. 载流子存储效应

在二极管正向导通期间，PN结中的少数载流子会被注入到相邻的区域，形成一定的载流子浓度。当电路切换到反向偏置状态时，这些积累的少数载流子不会立即复合或扩散完毕，仍然在PN结中形成短暂的反向电流。这个载流子清除的过程决定了反向恢复时间的长短。

2. PN结的内建电场作用

二极管的PN结具有内建电场，这个电场在正向导通和反向偏置之间的切换过程中，会影响载流子的移动速度。当反向电压施加时，内建电场会加速少数载流子的漂移，但由于部分载流子仍需通过扩散等机制才能彻底清除，因此会延长反向恢复时间。

3. 结电容和寄生参数的影响

二极管的结电容和寄生电感等参数也会影响反向恢复特性。在高速开关电路中，寄生电感会导致电流变化率降低，进而拉长反向恢复时间。同时，较大的结电容会存储更多的电荷，增加载流子清除所需的时间。

4. 制造工艺和材料特性

不同类型的二极管在制造工艺和材料选择上存在差异，这直接影响其反向恢复性能。例如，快速恢复二极管通常采用特殊的掺杂工艺和结构设计，以减少载流子的存储效应，从而显著缩短反向恢复时间。而普通整流二极管由于结构简单，反向恢复时间相对较长。

三、反向恢复时间对电路的影响

1. 开关损耗增加

在开关电源和逆变器等电路中，较长的反向恢复时间会导致开关管在导通和关断过程中承受更大的反向恢复电流，增加开关损耗，降低系统效率。

2. 电磁干扰（EMI）问题

反向恢复电流的急剧变化会在电路中引入高频噪声，成为电磁干扰的主要来源，特别是在高速开关应用中更为明显。

3. 电路稳定性下降

如果反向恢复时间过长，可能会引起电路中的振荡现象，影响信号完整性，甚至导致误触发或功能异常。

四、如何优化二极管的反向恢复时间

1. 选择合适的二极管

在高速开关电路中，通常会选用快恢复二极管（FRD）或肖特基二极管（Schottky），因为它们具备较短的反向恢复时间，能够有效降低开关损耗和电磁干扰，非常适合高频工作的应用场景。

2. 改善电路设计

通过优化电路的寄生电感和电容参数，可以有效减少反向恢复带来的不良影响。此外，合理配置缓冲电路也有助于降低开关尖峰电流，改善系统性能。

3. 控制工作环境

二极管的反向恢复时间与温度密切相关。适当的散热措施和温度控制可以减少高温对载流子复合速率的负面影响，从而优化反向恢复特性。

五、实际应用中的案例分析

以开关电源为例，二极管的反向恢复时间对功率转换效率具有重要影响。在高频DC-DC变换器中，工程师倾向于选用反向恢复时间仅为几十纳秒的快速恢复二极管，以有效减少开关损耗和电磁干扰（EMI）。相比之下，若采用普通整流二极管，不仅会降低系统效率，还可能导致输出电压不稳定，产生波动。

总结

二极管的反向恢复时间是由载流子存储效应、PN结内建电场、结电容及工艺特性等多种因素共同决定的。在高速、高频电路中，反向恢复时间对系统效率和稳定性具有重要影响。通过选择适合的器件、优化电路设计以及改善工作环境，可以有效降低反向恢复时间，提升电子系统的整体性能。
