在电子电路设计中，瞬态过压防护至关重要，特别是在高速数据通信和电源管理领域。为了防止静电放电（ESD）或雷击浪涌（Surge）等瞬态事件损坏电子元件，常见的防护方案包括TVS（Transient Voltage Suppression）二极管和ESD静电二极管。虽然二者在原理上类似，但在应用场景、功率承受能力和寄生参数上存在显著区别。那么，在实际电路设计中，究竟应该如何选择？

一、瞬态过压的危害与防护需求

瞬态过压事件主要分为两类：

1. 静电放电（ESD）——常见于人体或设备对电子产品的放电，如操作过程中手指触碰电子元件，可能会产生高达数千伏的静电电压。虽然能量较小，但对高速数字电路和敏感IC可能造成损坏。

2. 雷击浪涌（Surge）——通常由电源波动、电机开关或雷击等引起，具有更高的能量，可能导致元器件烧毁甚至整个电路损坏。

为了防护这些瞬态冲击，工程师通常会在电路中加入专门的瞬态抑制元件，其中TVS二极管和ESD静电二极管是最常见的两种。

二、TVS二极管和ESD静电二极管的核心区别

1. 工作原理相似，但响应特性不同

TVS二极管和ESD静电二极管的基本工作原理相同，都是基于PN结反向击穿机制进行电压钳位。当外部瞬态过压超过其击穿电压时，二极管迅速导通，将过量电流分流至地，以保护后级电路。

但二者的响应特性有所不同：

- ESD静电二极管专为超快的静电放电事件设计，响应时间一般在皮秒级（ps），可以有效吸收人体静电放电（HBM）或机器模型放电（MM）的瞬态能量。

- TVS二极管的响应时间通常在纳秒级（ns），可以承受更大的瞬态电流，因此更适合应对雷击浪涌、感性负载切换过压等能量较高的过压事件。

2. 适用场景不同

- ESD静电二极管主要用于高速信号传输端口，如USB、HDMI、Ethernet、RF射频天线、PCIe接口等，能够在超短时间内抑制ESD冲击，同时保证信号完整性。

- TVS二极管更适合应用在电源输入端、DC/DC转换器、工业控制电路、通信设备等，用于吸收雷击浪涌和开关瞬态过压。

3. 功率承受能力

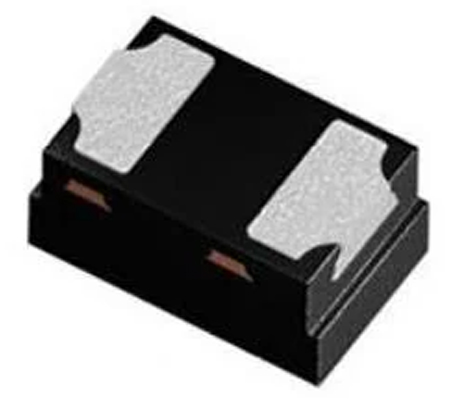

- ESD静电二极管通常采用小型封装（如SOT-23、DFN），其额定功率一般在几百瓦以下，适合低功率应用。

- TVS二极管的功率可高达数千瓦，甚至在电源防护中可承受高达2000A的浪涌电流。

4. 寄生电容的影响

对于高速信号线，寄生电容是一个至关重要的参数，过大的寄生电容可能会导致信号畸变或速率降低。

- ESD静电二极管的寄生电容极低，通常在0.05pF~1pF之间，因此不会影响高速数据通信。

- TVS二极管的寄生电容较高，可能达到几十pF，因此不适用于对信号完整性要求较高的应用。

三、如何选择合适的防护器件？

- 若主要防护ESD冲击，并且被保护的电路是高速数据接口（如USB、HDMI、以太网），则应选择ESD静电二极管，因其寄生电容低，能有效保护信号完整性。

- 如果防护对象涉及更高能量的瞬态浪涌，如电源输入、工业控制设备或通信基站，则应使用TVS二极管，其功率更大，能量吸收能力更强。

- 在部分情况下，二者可以结合使用，例如在高端路由器、电动汽车BMS系统等，需要同时防护静电和雷击浪涌的电路中，可在前级使用TVS二极管，在高速数据线上再增加ESD二极管，以提供双重保护。

总结

TVS二极管和ESD静电二极管在瞬态过压防护中各有侧重，正确的选型取决于实际应用环境和防护需求。ESD静电二极管专注于高速数据端口的静电放电保护，而TVS二极管更适用于电源或工业控制中的高能量浪涌防护。通过合理搭配使用，可以提升电子产品的可靠性，确保设备在各种电气环境下的稳定运行。
