在电子电路设计和维修过程中，二极管是一类极为常见的半导体元件。然而，不同类型的二极管具有不同的功能和应用，其中TVS二极管和开关二极管在某些情况下可能会因外形相似而被混淆。

一、TVS二极管与开关二极管的基本概述

1. TVS二极管（Transient Voltage Suppression Diode），即瞬态电压抑制二极管，主要用于电路保护，防止瞬态过电压（如静电放电、雷击浪涌）对电子元件造成损害。

2. 开关二极管（Switching Diode），专为高频和快速开关应用设计，其作用是快速在导通和截止状态之间切换，以满足信号处理和逻辑控制需求。

二、工作原理对比

1. TVS二极管工作原理

- 在正常工作电压下，TVS二极管处于高阻态，不影响电路运行。

- 当突发高压（例如雷击、电源浪涌或静电放电）超过其击穿电压时，它会迅速导通，将过电流分流至地，从而将电压钳制在安全范围内。

- 当瞬态电压消失后，TVS二极管会迅速恢复至高阻态，不影响电路的后续运行。

2. 开关二极管工作原理

- 施加正向电压时，开关二极管迅速导通，使电流流过。

- 施加反向电压时，二极管进入高阻态，阻止电流流通。

- 关键特性是其反向恢复时间（T_rr），即从导通状态恢复到截止状态的时间，通常在纳秒级，这使其适用于高频开关场景。

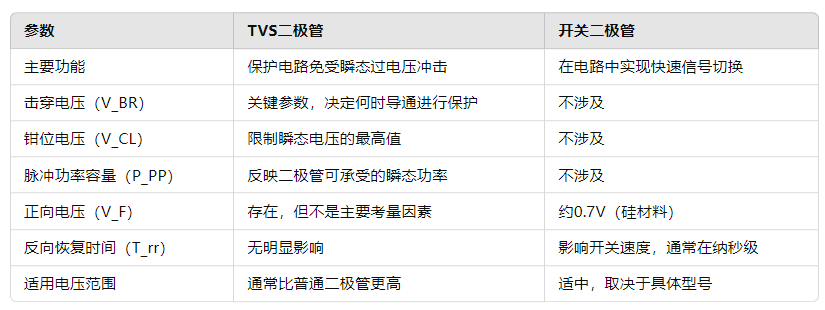

三、关键技术参数对比

四、应用场景对比

1. TVS二极管应用

- 数据接口保护： USB、HDMI、RS-232等信号线的瞬态过压防护。

- 电源线路保护： 防止雷击、开关电源突波损坏电路。

- 通信设备防护： 如DSL、RS-485等接口的保护。

2. 开关二极管应用

- 高速逻辑电路： 用于数字信号的高速开关操作。

- 高频振荡电路： 例如射频和无线通信设备中的振荡器。

- 整流和混频： 用于高频整流和信号混频器，以实现快速切换和整流。

五、如何快速区分？

1. 从功能上区分

- 如果是用于保护电路免受瞬态高压损坏，选TVS二极管。

- 如果是用于信号切换、逻辑控制，选开关二极管。

2. 从电路特性上区分

- TVS二极管通常不会影响正常电路工作，只有在瞬态电压冲击时才导通。

- 开关二极管在电路中需要频繁切换导通和截止状态，因此其开关速度和恢复时间至关重要。

3. 从参数指标上区分

- 查看数据手册，如果参数中强调"击穿电压（V_BR）"、"钳位电压（V_CL）"、"脉冲功率容量（P_PP）"，则通常是TVS二极管。

- 如果强调"反向恢复时间（T_rr）"、"最大反向电压（V_R）"，则一般是开关二极管。

4. 从封装外观上区分

- 尽管TVS二极管和开关二极管可能外观相似，但TVS二极管常见于SMD封装或较大的DO-214、DO-220封装，以适应高功率需求。

- 开关二极管一般采用DO-35、SOT-23等小型封装，以适应高速切换需求。

结论

TVS二极管和开关二极管在电子电路中的角色完全不同，一个专注于过压保护，另一个用于高速信号切换。工程师在使用时，应仔细分析电路需求，并根据二极管的核心参数选择合适的器件。只有正确区分并合理应用，才能保证电路的稳定性和可靠性。
