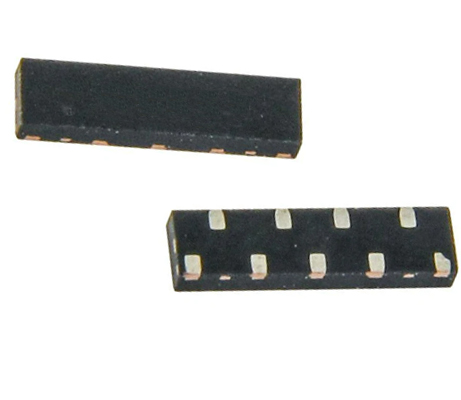

在现代电子技术中，PIN二极管因其独特的结构和优异的特性，被广泛应用于射频通信、信号调制、功率控制等领域。相较于普通PN结二极管，PIN二极管在高频和高功率应用中表现出更优异的性能。

一、PIN二极管的结构

PIN二极管由三层材料组成：P型半导体、本征半导体（I区）和N型半导体。相较于普通PN结二极管，PIN二极管的最大特点在于PN结之间加入了一层未掺杂或轻微掺杂的本征半导体层（Intrinsic Layer）。

- P区（P型半导体）：通常掺杂受主杂质（如硼），提供空穴作为主要载流子。

- I区（本征半导体层）：该层是PIN二极管的核心部分，具有极低的载流子浓度，决定了器件的高频特性和响应速度。

- N区（N型半导体）：掺杂施主杂质（如磷），主要提供电子作为载流子。

I层的存在使得PIN二极管在不同偏置条件下展现出独特的电学特性，从而适用于射频开关、电容可调电路和光电子应用。

二、PIN二极管的工作原理

PIN二极管的工作原理基于PN结二极管的基础，但由于本征层的存在，其表现出不同的电流-电压特性和动态响应能力。

1. 无外加电压时

当PIN二极管未施加电压时，P区和N区之间的I层由于内建电场的作用，形成一个较宽的耗尽区。此时，几乎没有自由载流子，器件呈现高阻抗状态，不导电。

2. 正向偏置状态

当对PIN二极管施加正向电压（P区接正极，N区接负极）时：

- 外加电场降低了内建电场的作用，使得P区的空穴和N区的电子进入I层。

- 由于I层较厚，载流子需要较长的时间才能穿越，因此该二极管的导通过程相比普通PN结二极管更缓慢。

- 随着正向电压增大，载流子注入量增加，I层的导电能力增强，使得PIN二极管表现出较低的正向电阻。

3. 反向偏置状态

当PIN二极管施加反向电压（P区接负极，N区接正极）时：

- 外加电场增强了内建电场，使得I层的耗尽区进一步扩大。

- 由于I层中的自由载流子极少，PIN二极管在反向偏置下呈现出高电阻状态，只有极小的反向泄漏电流通过。

- 这一特性使得PIN二极管在高频应用中可作为高阻抗元件，例如射频开关和衰减器。

三、PIN二极管的关键特性

- 高阻抗特性：在无偏置或反向偏置时，I层使得PIN二极管表现出高阻抗，适用于射频和微波应用。

- 低导通损耗：在正向偏置时，载流子被大量注入I层，从而降低导通电阻，提高电流通过能力。

- 快速响应能力：PIN二极管能够迅速调节耗尽区的宽度，因此可用于高频电路，如射频信号调制和微波通信。

- 可变电容特性：通过调整偏置电压，可以改变I层的载流子浓度，实现电容调节功能，适用于调谐电路。

- 低噪声特性：在正向导通时，PIN二极管的噪声较低，有利于低噪声放大器（LNA）等对信号质量要求高的电路。

- 大功率处理能力：由于I层的存在，PIN二极管能够承受更高的电压和电流，适用于高功率射频电路。

- 良好的温度稳定性：I层的宽度和掺杂特性使得PIN二极管在温度变化时仍能保持稳定的性能。

四、PIN二极管的应用

由于PIN二极管具有上述关键特性，在多个领域得到广泛应用，包括但不限于：

- 射频开关和衰减器：利用PIN二极管的高低阻抗可切换特性，在射频和微波电路中作为无源开关使用，实现信号路径的选择和功率控制。

- 光电探测器：PIN二极管能够高效吸收光子，并将光信号转换为电信号，因此在光通信、光电检测等领域具有重要应用。

- 信号调制：利用PIN二极管的可变电容特性，在调制器中调节频率，实现调频（FM）和调幅（AM）信号的处理。

- 电源保护电路：PIN二极管可以用于过压保护，防止电子设备因瞬态电压过高而损坏。

- 高功率电子电路：在射频功率放大器和微波设备中，PIN二极管能够作为高功率限幅器，提高电路的耐受能力。

结论

PIN二极管因其独特的结构，在电子技术中具有广泛的应用。通过调整其偏置状态，可以在高频、射频、光通信及功率控制等多个领域发挥作用。了解其结构、工作原理和关键特性，有助于更合理地设计和使用PIN二极管，以满足不同电子系统的需求。

无论是在无线通信、光电探测，还是射频功率控制领域，PIN二极管都扮演着不可或缺的角色。对于电子工程师来说，深入掌握PIN二极管的特性，将有助于更高效地设计电路，提高电子设备的性能和稳定性。
