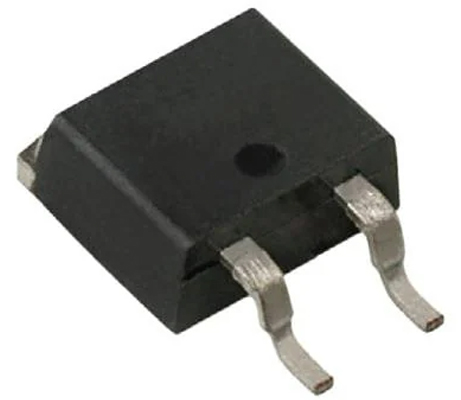

功率二极管广泛应用于电力电子设备中，特别是在开关电源、逆变器以及其他高频电路中。然而，当二极管从导通状态切换到截止状态时，会产生反向恢复现象。这种现象不仅会导致额外的功耗，还会引发电磁干扰（EMI）以及电压尖峰，影响系统的稳定性。因此，抑制二极管的反向恢复问题成为工程师们关注的重要课题。

1. RC吸收电路——经典的抑制方式

RC吸收电路是抑制功率二极管反向恢复的一种常见方法，其核心思想是在二极管两端并联一个RC网络，以吸收反向恢复时产生的尖峰电压，从而减少振荡和EMI干扰。

在二极管关断瞬间，由于寄生电感的存在，电流不会立即停止，而是会在寄生电容中形成高频振荡，导致电压尖峰。RC吸收电路的作用就是通过电阻R消耗部分能量，并利用电容C来缓冲电压突变，进而降低反向恢复电流的冲击。

RC吸收电路的优势与劣势：

- 结构简单，易于实现，成本较低

- 适用于低功率场景，但在高频、高电流环境下，吸收电阻可能会产生较大的功耗

- 不能完全消除反向恢复电流，只能在一定程度上缓解尖峰问题

在应用RC吸收电路时，合理选择R和C的参数是关键。如果C过大，会导致二极管关断时的响应变慢，而R过大则会降低能量吸收的效果。因此，需要根据具体的电路特性进行优化匹配。

2. 串联饱和电抗器——高效的恢复电流抑制方案

相比RC吸收电路，串联饱和电抗器是一种更为高效的二极管反向恢复抑制方法，特别适用于高功率、高频率的应用环境。

饱和电抗器是一种利用磁芯材料非线性特性的电感元件。当电流较小时，电抗器的电感值较大，能够有效抑制电流突变；当电流增大到一定程度后，电抗器进入饱和状态，电感值迅速降低，从而减少对电路正常工作的影响。

在反向恢复过程中，电抗器的作用主要体现在以下几个方面：

- 限制di/dt，减小反向恢复电流的增长速度，降低电磁干扰

- 通过电感储能，减少反向恢复过程中二极管承受的电压应力

- 由于磁芯材料的非线性特性，能够在适当的时刻提供一定的能量缓冲，使二极管恢复过程更加平滑

串联饱和电抗器的优势与劣势：

- 能够显著降低反向恢复峰值，减少EMI干扰

- 适用于高功率、高频应用，但需要精确匹配电感值

- 需要使用高性能磁芯材料，如非晶合金磁环或铁氧体磁环，否则可能会导致较大的功率损耗

在工程应用中，饱和电抗器的设计需要考虑磁芯的饱和特性，并合理选择绕组匝数和磁芯尺寸，以确保良好的抑制效果。

3. 软开关技术——彻底消除反向恢复冲击

软开关技术是一种相对复杂但非常有效的反向恢复抑制策略。它的基本思想是通过拓扑优化，让二极管的电流在关断时缓慢衰减，而不是瞬间截止，从而减少反向恢复电流的影响。

软开关技术主要包括零电压开关（ZVS）和零电流开关（ZCS）两种模式。对于功率二极管的反向恢复问题，通常采用ZVS模式，即在二极管关断前人为制造一个缓慢下降的电压，使其过渡更加平缓，避免产生过大的反向恢复电流。

软开关电路的优势与劣势：

- 能够彻底降低反向恢复电流，使EMI干扰最小化

- 提高功率转换效率，减少器件损耗

- 设计较为复杂，需要额外的辅助电路，成本较高

软开关技术在高频、高功率的电力电子设备中应用广泛，例如高效DC-DC转换器、逆变器以及电动汽车充电系统等。尽管其设计难度较大，但在效率和可靠性方面表现优秀，成为高端应用中的主流解决方案。

结论

功率二极管的反向恢复问题是电力电子领域的重要挑战，不同的抑制方法各有优劣：

- RC吸收电路结构简单，适用于低功率应用，但抑制效果有限

- 串联饱和电抗器能够显著降低恢复电流，适用于高功率场景，但需要优化设计

- 软开关技术是最理想的解决方案，几乎可以彻底消除反向恢复电流，但设计成本较高

未来，随着碳化硅（SiC）等新型功率器件的发展，反向恢复问题有望在器件级别得到彻底解决。然而，在传统硅基功率二极管仍然占据主流市场的当下，合理选择合适的反向恢复抑制方案，仍然是提升电路性能、降低功耗的重要手段。
