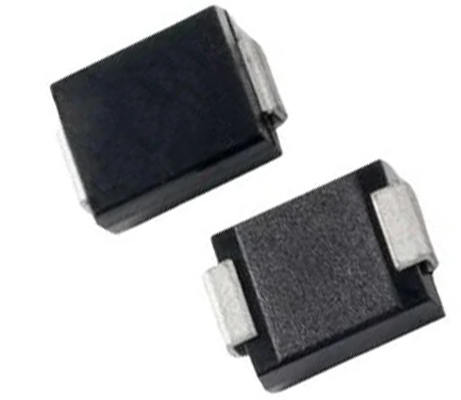

在电子设备的设计过程中，突波电压（Transient Voltage Surge）是一种常见的威胁，可能由雷击、电源切换、静电放电（ESD）等因素引起。它可能导致电子元件损坏，甚至引发设备故障。为了提高电路的抗突波能力，工程师们通常采用TVS（二极管瞬态电压抑制器，Transient Voltage Suppressor）二极管作为关键保护元件。TVS二极管能够在极短时间内响应突波电压，并有效抑制其对电路的影响。

一、突波电压对电路的影响

突波电压是一种短暂但能量极大的高电压脉冲，通常出现在电子设备开关、电机启动、雷击或静电释放时。这些瞬态电压可能导致以下问题：

- 电子元件损坏：突波电压可能远超电子元器件的耐受电压，导致半导体器件过载烧毁。

- 电路误触发：突波可能会影响数字信号传输，使逻辑电路误动作，导致系统崩溃或异常运行。

- 电源不稳定：长期突波冲击可能导致电源模块性能下降，使整个系统可靠性降低。

因此，提高电路的抗突波能力对于保障电子设备的稳定运行至关重要。

二、TVS二极管的工作原理

TVS二极管是一种专门用于瞬态电压抑制的半导体器件，其核心特性是超高速响应和低阻抗导通。当电路中的电压处于正常范围时，TVS二极管呈现高阻态，不影响电路正常运行。但当瞬态电压突波超过TVS二极管的击穿电压时，TVS二极管会迅速导通，将过量电流分流至地面，从而保护电路中的敏感元件。

TVS二极管的典型工作流程如下：

- 正常工作状态：TVS二极管处于高阻状态，对电路几乎无影响。

- 突波发生时：当电压升高到TVS二极管的击穿电压（Breakdown Voltage）以上，它迅速进入低阻导通状态，将突波电流分流至地。

- 突波消失后：TVS二极管恢复到高阻状态，电路正常运行，不会产生额外功耗。

三、如何利用TVS二极管提高电路的抗突波能力？

1. 选择合适的TVS二极管

要发挥TVS二极管的最佳保护作用，需要根据电路的特性选择适合的器件，主要考虑以下参数：

- 击穿电压（Vbr）：应略高于正常工作电压，但低于可能损坏电子元件的阈值。

- 钳位电压（Vc）：指TVS二极管导通时能将电压限制的最大值，通常应小于电路元件的耐压极限。

- 功率承受能力（Pppm）：指TVS二极管可以吸收的最大瞬态功率，应根据可能的突波能量选择足够大的功率等级。

- 响应时间：TVS二极管的典型响应时间为皮秒级（ps），确保瞬态电压出现时能立即生效。

2. 合理布置TVS二极管

TVS二极管的布置方式会直接影响电路的抗突波能力。以下是几种常见的布置方式：

- 电源端保护：在DC/DC转换器、开关电源输入端并联TVS二极管，可以防止外部电网突波损害设备。

- 信号线保护：对于通信接口（如USB、HDMI、RS-485等），TVS二极管可以保护数据线免受静电放电（ESD）和电磁干扰（EMI）的冲击。

- PCB布局优化：TVS二极管应尽可能靠近需要保护的元件，并使用短而粗的PCB走线以降低寄生电感，提高保护效果。

3. 结合其他防护元件

虽然TVS二极管是非常有效的防突波器件，但在某些应用场景下，可以结合其他器件以增强保护效果，例如：

- 压敏电阻（MOV）：在高能量浪涌（如雷击）情况下，压敏电阻可以吸收更大的突波能量，与TVS二极管配合使用能提高保护能力。

- 电感滤波器：在电源端加入电感滤波器可以减少高频突波的传导，提高电源稳定性。

- 保险丝（Fuse）：与TVS二极管搭配使用，能在大电流突波时提供额外的保护，防止二极管过载。

四、TVS二极管的应用案例

为了更直观地理解TVS二极管在抗突波中的应用，我们来看几个常见的应用案例：

- 工业自动化设备：PLC控制系统通常处于高电磁干扰环境，使用TVS二极管可以有效防止感应浪涌损害控制电路，提高系统稳定性。

- 汽车电子：在汽车电控单元（ECU）、CAN总线、电源管理模块等关键电路中，TVS二极管可有效防止点火、电机启动等带来的突波冲击。

- 智能家电：智能电视、智能路由器等设备的电源输入端、USB接口通常采用TVS二极管保护，防止用户接插设备时产生静电损害内部电路。

结论

TVS二极管作为一种高效的瞬态电压抑制器，在电路抗突波保护方面发挥着重要作用。通过合理选择参数、优化布局并结合其他防护元件，工程师可以有效提高电子设备的稳定性和可靠性。在面对电气环境复杂、多变的应用场景时，TVS二极管已成为电子电路保护设计中的关键组件，是确保设备长时间稳定运行的重要保障。
