SI2302 SOT-23参数和中文资料 - 场效应MOS管 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-07-10 浏览:-

SI2302 SOT-23参数和中文资料 - 场效应MOS管 - 壹芯微

N沟道增强型场效应晶体管

SI2302数据手册:查看下载

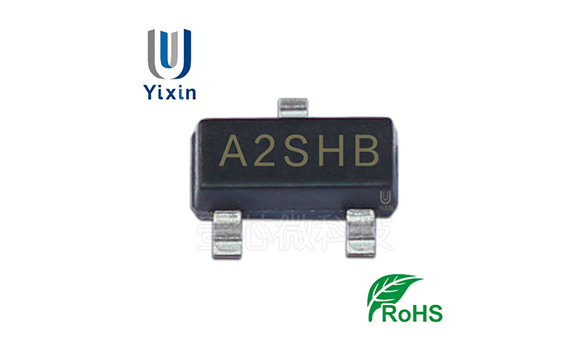

品牌:壹芯微|类型:场效应管|封装:SOT-23|批号:21+|备注:全新国产 质量放心 免费样品 欢迎咨询


SI2302场效应管主要参数
参数\型号SI2302

极性N

ID(A)2.5

VDSS(V)20

RDS(ON):Max(Ω)0.06

RDS(ON):VGS(Ω)4.5

VGS(th):(V)0.65~1.2

Gfs(min):(S)8

Gfs(min):Vgs(V)5

Gfs(min):Io(A)2.5

封装SOT-23


SI2302 SOT-23参数和中文资料 - 场效应MOS管 - 壹芯微


工作原理

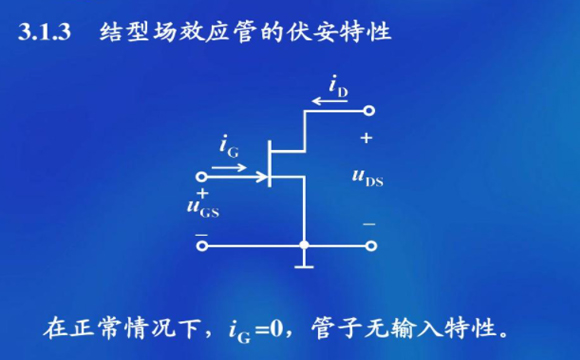

结型场效应三极管的结构与绝缘栅场效应三极管相似,工作机理也相同。结型场效应三极管的结构如图所示,它是在N型半导体硅片的两侧各制造一个PN结,形成两个PN结夹着一个N型沟道的结构。两个P区即为栅极,N型硅的一端是漏极,另一端是源极。

N沟道JFET当VDS=0时, VGS对沟道宽度的影响,当PN结 反向偏置时,阻挡层宽度增大,主要向低掺杂N区扩展。当VDS=0时,VGS越负,响应的阻挡层越宽,沟道就窄,沟道的导电能力就越差,直到VGS=VGS(off)时,两侧阻挡层相遇,沟道消失。

SI2302 SOT-23参数和中文资料 - 场效应MOS管 - 壹芯微

SI2302 SOT-23参数和中文资料 - 场效应MOS管 - 壹芯微
