在电子电路设计中，元器件的稳定运行离不开多种保护措施，而其中应用最为广泛的保护元件之一便是二极管。虽然二极管最初只是作为整流器件而发明，但随着应用的多样化，逐渐演化出了许多专用型号，比如稳压管（Zener Diode）、TVS瞬态抑制二极管（Transient Voltage Suppression Diode）和快恢复二极管（Fast Recovery Diode）。这三种器件虽然都属于保护类半导体器件，但其功能定位、工作特性和应用场景却各不相同。

一、稳压管（Zener Diode）：持续稳压的基础器件

稳压管，又称齐纳二极管，是一种专门在反向击穿状态下稳定电压的器件。与普通二极管不同，稳压管允许其在反向偏置时进入击穿区，并在此状态下持续工作，而不会被击穿电流烧毁。

工作原理：当稳压管两端的反向电压达到其额定“击穿电压”（即VZ）时，器件便迅速导通，形成一个稳定的反向电压平台。此时即使电流变化较大，电压依旧维持在一个稳定水平。

实际应用场景：

- 用于低功耗电源模块中的电压基准

- 用作运算放大器的参考电压源

- 并联在电源输出端，用于限制电压峰值

举个例子，假设一个传感器模块工作电压为5V，在其供电线上并联一个5.1V的稳压管，当输入电压偶尔波动到5.5V时，稳压管会迅速导通，吸收多余的电流，避免传感器受到过压损伤。

需要注意的是，稳压管并不能吸收太大的电流，其吸收功率受限于最大耗散功率PZM，超出范围会引起发热甚至烧毁，因此使用时需搭配限流电阻。

二、TVS管（瞬态抑制二极管）：对抗瞬态高压的防护利器

TVS管是一种专门用于抑制瞬时过电压脉冲的保护器件，它的设计初衷是保护电路免受ESD（静电放电）、EFT（电快速瞬变）、雷击浪涌等短时强干扰的破坏。

响应时间极快，是其最大优势，通常在纳秒（ns）级别即可导通。TVS管的击穿电压稍高于正常工作电压，但一旦检测到尖峰电压（瞬态过压），器件会立即导通并将多余电流快速泄放至地线，从而防止其继续冲击敏感元器件。

典型应用：

- USB、HDMI、CAN、RS-485 等接口的ESD防护

- 电源线（如DC 12V、24V）的浪涌防护

- 工业控制板、汽车电子、医疗设备等强干扰环境中

例如：在USB接口的D+、D-线上接入一个5V的TVS管，当用户热插拔U盘或数据线时产生的静电电压可瞬间高达数千伏，而TVS可在极短时间内将其钳位在规定范围内，保护控制芯片免遭击穿。

TVS管常见封装包括SOD-323、SMA、SMBJ、DO-214等，选型时需特别注意参数如击穿电压、钳位电压、峰值功率等。

三、快恢复二极管（FRD）：为高频整流而生

快恢复二极管是对传统整流二极管的性能优化版本，重点改进了其“反向恢复时间”（trr）。普通二极管在导通→截止的切换过程中，会因反向电荷未及时清除而产生反向恢复电流，导致电路效率下降，甚至引起EMI（电磁干扰）问题。

而快恢复二极管采用改良掺杂技术，使其恢复时间降至几十纳秒甚至更短，特别适合高频、高速的整流和续流应用场景。

主要用途包括：

- 高频开关电源整流（例如工作频率40kHz~200kHz）

- 反激变换器中的续流路径

- 工业变频器、电机驱动、逆变焊机等高频功率模块

例如：在一个200kHz的反激式开关电源中，普通整流二极管由于反向恢复时间长，会在关断时产生尖峰电流冲击MOSFET，而换用快恢复管可有效降低尖峰，提升效率和可靠性。

不过要注意，快恢复二极管虽然速度快，但其反向耐压能力一般不如慢恢复或肖特基二极管，因此选型需在速度与耐压之间做权衡。

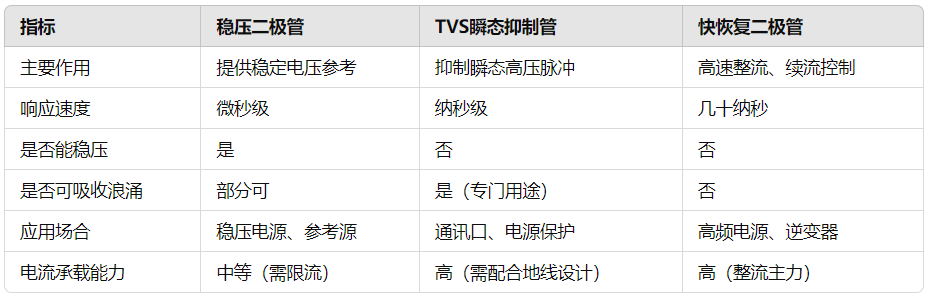

四、三者的对比与选型建议

为了更清晰地了解三种二极管的侧重点，我们可以将它们按以下几个维度进行对比：

总结

在电子系统设计中，错误的器件使用往往比器件缺失更危险。稳压二极管、TVS管和快恢复二极管虽然名称类似，但其设计理念与保护目标完全不同。稳压管重在电压恒定、TVS侧重防止电压冲击，而快恢复管则服务于高速整流的高效性。

选型时一定要根据电路的工作频率、电压等级、预期风险来源等因素进行综合评估，避免“以管代管”的误用现象发生。

一个经验小贴士：

- 电压不稳用稳压管

- 瞬态脉冲防TVS

- 高频整流靠快恢复

通过合理搭配这三种保护器件，不仅能提升系统整体稳定性，更可有效延长主控芯片、电源模块等关键元件的使用寿命。
