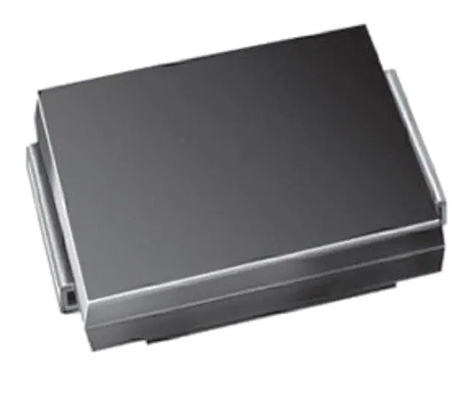

快恢复二极管（FRD）是一类适用于高频和快速开关场景的半导体器件。与普通整流二极管相比，它具有更短的反向恢复时间（trr），能更迅速地完成开关转换，减少功率损耗并提升能效。因此，在开关电源、逆变器及电机驱动等需要高效整流的电路中，快恢复二极管得到了广泛应用。

一、快恢复二极管的基本特性

1. 反向恢复时间（trr）

反向恢复时间（trr）是衡量快恢复二极管性能的重要指标，表示二极管从正向导通切换到反向截止时，残留电荷完全消散所需的时间。较短的 trr 可以减少开关损耗，降低电磁干扰（EMI），提升电路的运行效率。在高频开关电源等应用中，过长的 trr 可能引起电压尖峰，影响系统的稳定性和可靠性。

2. 反向恢复电流（Irr）

反向恢复电流是指二极管关断瞬间，由于存储电荷释放而产生的反向电流。Irr 过大可能会引起电路中的功率损耗增加，同时可能影响其他器件的正常工作。因此，工程师在选择快恢复二极管时，需要考虑其 Irr 以确保电路的可靠性。

3. 反向恢复电荷（Qrr）

反向恢复电荷指的是反向恢复过程中流经二极管的电荷量。较低的 Qrr 值意味着更少的电荷需要清除，从而提高二极管的开关速度并减少功耗。对于高频电路来说，选择 Qrr 低的快恢复二极管可以提高转换效率，降低系统损耗。

4. 正向导通压降（VF）

快恢复二极管的正向导通压降（VF）通常比普通整流二极管稍高，但在电路设计中仍是关键参数。较低的 VF 可降低导通损耗和发热量，从而提高整体能效。在实际应用中，工程师需要在反向恢复时间（trr）和 VF 之间找到平衡，以满足具体电路的性能需求。

二、快恢复二极管的主要应用

由于其快速恢复特性，快恢复二极管被广泛应用于各种高频和高效能电子电路中，包括但不限于以下几种典型场景。

1. 开关电源

在开关电源（SMPS）中，二极管的开关特性直接影响电源的效率和可靠性。快恢复二极管能够减少反向恢复时间，提高整机能效，减少电磁干扰，使电源能够稳定工作。

2. 逆变器电路

快恢复二极管广泛应用于光伏逆变器、不间断电源（UPS）等设备。由于这些设备需要在高频环境下运行，FRD 的短 trr 特性可以降低功耗，提高转换效率，减少热损耗，从而提高整体性能。

3. 电机驱动电路

在 PWM 控制的电机驱动电路中，快恢复二极管通常用于续流，以防止电机绕组中的感应电压损坏电路。选择合适的 FRD 可以降低续流损耗，提高电机运行效率，增强系统稳定性。

4. 高频整流电路

在 DC-DC 变换器和其他高频整流电路中，快恢复二极管可以减少反向恢复过程中的能量损耗，使得转换过程更加高效。这对于便携式电子设备和新能源应用至关重要。

三、 选择快恢复二极管的关键因素

在选择快恢复二极管时，工程师需要结合具体应用需求，重点关注以下几个关键参数：

- 工作电压（VR）： 额定耐压应高于电路中的最大反向电压，并预留一定裕量，以确保安全性。

- 正向电流（IF）： 选型时，应选择额定电流高于实际工作电流的型号，以保证器件的长期稳定运行。

- 反向恢复时间（trr）： 高频电路应优先考虑 trr 较短的二极管，以减少开关损耗，提高转换效率。

- 正向导通压降（VF）： 适当降低 VF 可减少导通时的能量损耗，降低发热，提高电路整体能效。

- 封装与散热能力： 结合功耗情况选择合适的封装，并考虑散热设计，确保二极管在实际工作环境中稳定可靠。

结论

快恢复二极管凭借其快速开关特性、较低的功耗和较高的可靠性，成为现代电子电路中不可或缺的关键元件。在高频电源、逆变器、电机驱动等应用中，合理选择快恢复二极管不仅可以提高系统效率，还能降低电磁干扰和热损耗，从而优化整体性能。
