PN结是半导体器件（如二极管、晶体管）的核心组成部分，其电学特性决定了器件的导通与截止行为。不同的外加电压条件下，PN结会呈现不同的工作状态，其中正向偏置和反向偏置是最主要的两种模式。深入理解这两种模式的工作机制，有助于掌握半导体器件的运行原理，并优化电子电路的设计与应用。

一、PN结的基本结构与内建电场

PN结由P型半导体与N型半导体结合形成。两者接触时，由于载流子浓度差异，N区的电子扩散至P区，P区的空穴也向N区扩散。随着扩散进行，结区附近的自由载流子减少，形成一个固定带电的区域，即空间电荷区（耗尽层）。在这一区域，P区靠近界面的部分因接受电子而带负电，而N区靠近界面的部分因失去电子而带正电。

由于这些固定电荷的存在，PN结内部产生了一个指向P区的内建电场。该电场会抑制电子和空穴的进一步扩散，使PN结在无外加电压时保持动态平衡。这种内建电场的特性，使PN结具备单向导电能力，为后续的正向和反向偏置状态提供了基础。

二、正向偏置的工作原理

1. 正向偏置的连接方式

当P区接电源正极，N区接电源负极时，PN结进入正向偏置状态。此时，外加电场方向与内建电场相反，削弱内建电场的作用，降低载流子的势垒，使电流更容易通过PN结。

2. 物理机制

- 空间电荷区的变化

当PN结处于正向偏置时，外加电压与内建电场方向相反，抵消了部分内建电场的作用。这使得耗尽层变窄，降低了电子和空穴穿越PN结的能量势垒，从而提高了载流子的通过率。

- 载流子的扩散与漂移

正向偏置时，势垒降低，使P区的空穴更易扩散至N区，N区的电子也更易进入P区。与此同时，外加电场推动空穴向N区移动，电子向P区移动，扩散与漂移共同作用，促使电流显著增强。

- 正向电流的形成

在正向偏置下，主要由多数载流子（P区的空穴和N区的电子）主导电流流动。随着外加电压的增大，电子和空穴跨越PN结的几率增加，电流随之迅速上升，表现出指数增长的特性。这种电流称为正向电流。

3. 正向偏置的特性

- 低电阻：PN结对正向电流呈低电阻状态，表现出较低的压降。

- 导通特性：在正向偏置下，PN结的正向电流随着外加电压的增加呈指数增长。当电压超过一定阈值后，电流显著增大。对于硅二极管，通常在约0.7V时开始导通，而锗二极管的开启电压较低，大约在0.3V左右。

- 发光特性：对于LED（发光二极管）而言，正向偏置下的电子与空穴复合会释放能量，以光子的形式发射出来。

三、反向偏置的工作原理

1. 反向偏置的连接方式

当P区连接电源负极，N区连接电源正极时，PN结处于反向偏置状态。此时，外加电场方向与内建电场相同，增强了内部电场的作用，使空间电荷区扩大，进一步阻碍载流子的运动，从而抑制电流的流通。

2. 物理机制

- 空间电荷区的扩展

由于外加电场加强了内建电场，空间电荷区变宽，扩散势垒增大，电子和空穴难以跨越PN结。

- 载流子运动受阻

在反向偏置条件下，PN结的势垒增大，使多数载流子（P区的空穴和N区的电子）难以越过结区，导致电流受阻，PN结表现出高电阻特性，几乎不导电。

- 反向电流的产生

尽管多数载流子无法通过，但少数载流子（P区的电子和N区的空穴）在外加电场作用下仍会发生微弱的漂移运动，形成极小的反向电流。由于少数载流子的数量有限，反向电流基本恒定，不随电压变化显著，这种电流被称为反向饱和电流。

3. 反向偏置的特性

- 高电阻：PN结对反向电流呈现高电阻状态，几乎不导电。

- 稳定性：反向电流极小且基本恒定，适用于稳压应用。

- 击穿现象：当反向电压超过一定阈值（击穿电压）时，PN结内部的载流子会获得足够的能量克服势垒，导致反向电流急剧增加。这种现象称为击穿，主要包括雪崩击穿和齐纳击穿两种类型。

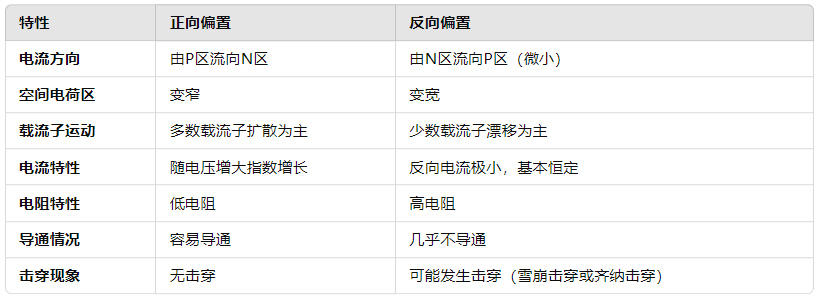

四、正向偏置与反向偏置的对比

五、应用领域

1. 正向偏置应用：

- 整流电路（如整流二极管）

- 放大电路（如三极管）

- 发光器件（如LED）

2. 反向偏置应用：

- 电子开关（如稳压二极管）

- 过压保护电路（如瞬态抑制二极管）

- 光电探测器（如光电二极管）

结论

PN结的正向偏置和反向偏置分别表现出截然不同的电学特性。在正向偏置下，PN结电流增大，器件进入导通状态，而在反向偏置下，PN结基本截止，仅有微小的反向电流。理解这些工作原理，对于半导体器件的应用和电路设计至关重要。
