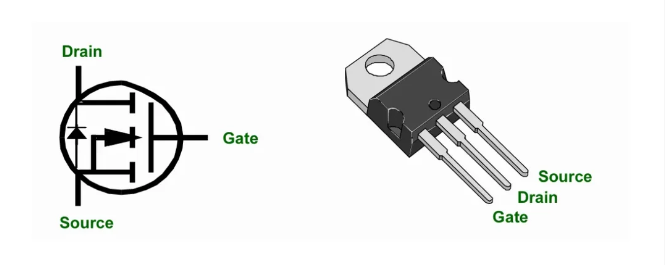

MOSFET的损耗主要包含以下三类:

1.导通损耗:当MOSFET完全导通时，电流流过低阻沟道(RDS(on))，因沟道电阻产生的功率损耗。

2.开关损耗:在开关状态切换过程中(开启/关断)，MOSFET短暂进入线性工作区，此时电压与电流同时存在且相位差导致功耗。损耗大小与切换频率、电压电流重叠时间相关，是动态过程的核心损耗。

3.栅极电荷损耗:驱动栅极电容(Ciss)充放电形成的能量损耗，与栅极驱动电压和开关频率成正比。

一、MOSFET的开关损耗计算:开关损耗:开通和关断过程存在电压和电流重叠区

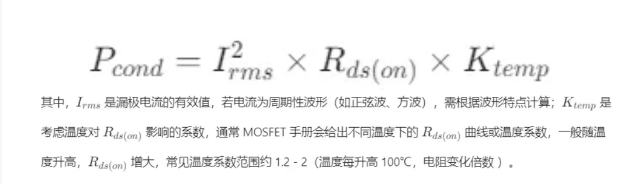

二.MOS导通损耗计算:

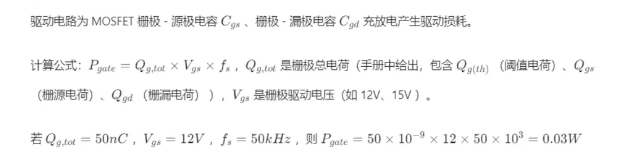

三.MOS管驱动损耗Qg(栅极电荷):栅极电荷Qg是使栅极电压从0升到10V所需的栅极电荷，是指MOS开关完全打开，Gate极所需要的电荷量。

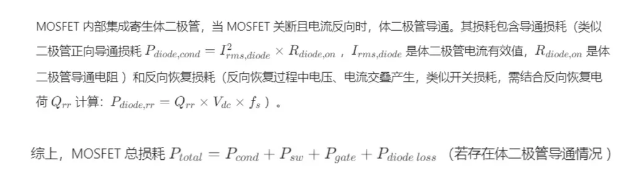

四、寄生二极管损耗(Body Diode Loss)
