50N03是一款在电子设计中广泛应用的N沟道功率MOSFET。它在30V的耐压等级下提供了较低的导通电阻（典型值5-10mΩ@10V）和高达50A的连续电流处理能力，配合TO-252 (DPAK) 或TO-251等封装，使其成为开关电源、电机驱动、电池管理和各类负载开关应用中的高性价比选择。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 50N03核心概览：参数、封装与特点

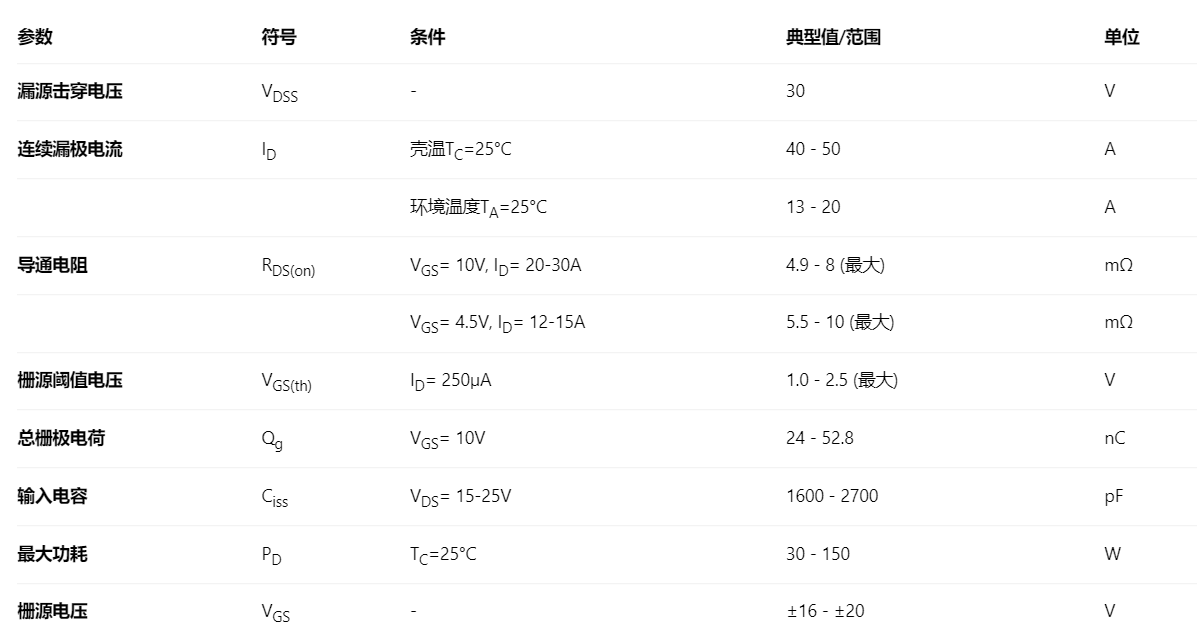

1. 关键电气参数（汇总）

参数解读：

高电流与低导通电阻： 在良好散热条件下，可承载高达50A的连续电流。同时，在10V驱动下，RDS(on)最大值可低至4.9mΩ，能显著降低导通损耗，提升系统效率。

逻辑电平兼容： 其阈值电压范围（1.0-2.5V）使其能够被5V甚至3.3V的逻辑电平有效驱动，简化了与微控制器（MCU）的接口设计。

应用广泛： 数据手册明确其适用于开关电源（SMPS）、马达控制、电池管理和各种电子设备的保护电路。

2. 封装与引脚

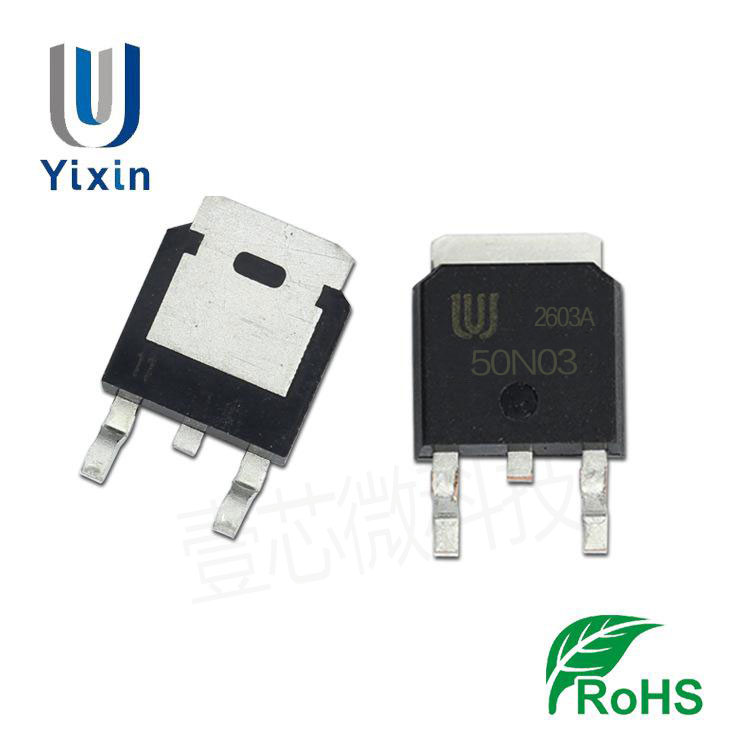

50N03最常见的是TO-252 (DPAK) 和TO-251封装。

TO-252 (DPAK) 封装： 表面贴装，自带一块金属散热片（Tab），该散热片在电气上与漏极（D）内部相连，布局时必须注意。引脚定义通常为：

引脚1 (G)：栅极 - 控制端。

引脚2 (D)：漏极 - 电流输入端，注意背面的散热片与此引脚导通。

引脚3 (S)：源极 - 电流输出端，通常接地（在低侧开关中）。

TO-251封装： 直插式封装，同样背面金属部分与源极（S）相连以辅助散热。

二、 典型应用电路解析

1. 基本低侧负载开关电路（电池保护/电源开关）

这是50N03最基础且最常用的电路，用于控制负载（如电机、LED灯带、加热器）的接地端通断，或作为电池放电保护开关。

电路原理与工作过程：

负载一端接电源正极（VBAT或VCC，如12V或24V），另一端接50N03的漏极（D）。

50N03的源极（S） 直接接地。

栅极（G） 通过一个限流电阻RG（通常10-100Ω）连接到MCU的GPIO或电池管理芯片（BMS）。

关键元件： 必须在栅极和源极（地）之间并联一个下拉电阻RGS（10kΩ-100kΩ）。它的作用是确保在控制信号悬空时，将栅极电位拉低至地（VGS=0V），从而使MOSFET可靠关断，防止负载误启动或电池过放。

控制逻辑：

导通： 控制端输出高电平（如5V）。此时VGS> VGS(th)，MOSFET充分导通，电流从负载经D流向S到地，负载得电。

关断： 控制端输出低电平（0V）。此时VGS= 0V，MOSFET关断，负载断电。

2. 同步整流Buck转换器中的低侧开关

在非隔离DC-DC降压电路中，50N03常作为同步整流管（即低侧开关），与高侧开关协同工作，广泛应用于高效率电源管理。

电路原理与工作过程：

高侧开关Q1连接在输入电压VIN和开关节点（SW）之间。

低侧开关Q2使用N-MOS（50N03），其漏极（D） 接SW，源极（S） 接地。

电感L和输出电容COUT组成滤波网络。

专用控制器IC产生互补PWM信号驱动上下管，并留有死区时间。

工作阶段：

Q1导通阶段： Q1导通，Q2关断。电流从VIN经Q1、L向负载供电。

Q2导通阶段： Q1关断，Q2（50N03）导通。电感电流通过Q2的低RDS(on)沟道续流，替代传统的肖特基二极管，大幅降低续流损耗，提升转换效率。

3. 电机H桥驱动中的低侧开关

在电动工具、无人机等设备的直流有刷电机全桥（H桥）驱动电路中，50N03可作为低侧开关。

电路原理：

H桥由四个MOSFET组成。两个高侧开关可以使用P-MOS或N-MOS（需自举电路）。

两个低侧开关（Q2, Q4） 使用N-MOS（如50N03），源极分别接地。

电机连接在两个半桥的中点之间。

工作原理： 通过控制不同对角线上管子的导通，实现电机的正转、反转。将两个低侧管同时导通，可实现快速制动（刹车）。50N03的导通电阻和电流能力适合驱动中小功率直流电机。

4. 不间断电源（UPS）与逆变器中的功率开关

在UPS的逆变或旁路切换电路中，50N03可用于构建功率开关模块，利用其高电流能力和快速开关特性实现高效、可靠的电源切换。

三、 设计要点与注意事项

确保充分驱动： 虽然50N03支持逻辑电平驱动，但要实现其标称的低RDS(on)，建议使用10V的栅极驱动电压。若仅用4.5V或5V驱动，其导通电阻会增大，导通损耗增加。设计时应根据实际驱动电压查阅对应的RDS(on)曲线。

栅极保护与速度优化：

限流与防振铃： 栅极串联小电阻RG（如2.2-22Ω）可限制栅极充放电电流峰值，抑制由PCB寄生电感和栅极输入电容（Ciss）引起的电压振铃，降低EMI。

静电与过压保护： 在栅源间并联一个稳压管（如±12V或±15V，注意VGS最大值），可有效防止ESD或电压尖峰击穿栅氧化层。

确定关断状态： 下拉电阻RGS（10kΩ-100kΩ）必不可少，确保控制信号无效时MOSFET可靠关断。

散热设计至关重要：

50N03在大电流下工作时，功耗Ploss= I² × RDS(on)不容忽视。其最大壳温功耗可达150W。必须进行有效的PCB级散热设计：

大面积铺铜与散热焊盘： 将器件背面的漏极散热片焊接在PCB顶层尽可能大的铜箔上。

散热过孔阵列： 使用大量散热过孔，将该铜箔与PCB内层或底层的地平面/电源平面紧密连接，快速导走热量。

计算温升： 根据实际功耗和封装热阻（RθJC）估算结温，确保不超过最大结温（通常150°C）。

PCB布局优化：

功率回路最小化： 输入/输出电容、MOSFET、电感构成的功率回路面积应尽可能小，以降低寄生电感，减少开关电压尖峰和EMI。

驱动回路独立： 栅极驱动走线应短而粗，远离高dv/dt的功率走线（如开关节点SW）。

体二极管与续流： 50N03内部存在体二极管。在驱动感性负载关断时，电感能量会通过此二极管续流。在高速开关应用中，需注意其反向恢复特性（trr约35ns）对损耗和EMI的影响。

四、 选型与替代参考

50N03主要定位于30V以内电压、50A以下电流的N沟道低侧开关或同步整流场景。选型时需仔细核对具体数据手册。

总结

50N03以其30V耐压、50A电流能力和逻辑电平驱动的便利性，在需要高效、可靠开关控制的各类应用中展现出高性价比优势。成功应用的关键在于理解其N-MOS作为低侧开关时由正压驱动的本质，提供足够且干净的栅极驱动电压（推荐10V），并尤其重视基于PCB的散热设计与低寄生电感布局。通过合理的电路设计和工程实践，50N03能够为电池系统、电源转换和电机驱动等项目提供高效、可靠且成本优化的开关解决方案。
