20N03是一款在低压大电流场景中广泛应用的N沟道功率MOSFET。它在30V的耐压等级下提供了较低的导通电阻（典型值6.5-25mΩ@10V）和高达20A的连续电流处理能力，配合TO-252 (DPAK)、PDFN3x3-8L等多种封装，使其成为快充、电池保护、电机驱动和各类负载开关应用中的高性价比选择。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 20N03核心概览：参数、封装与特点

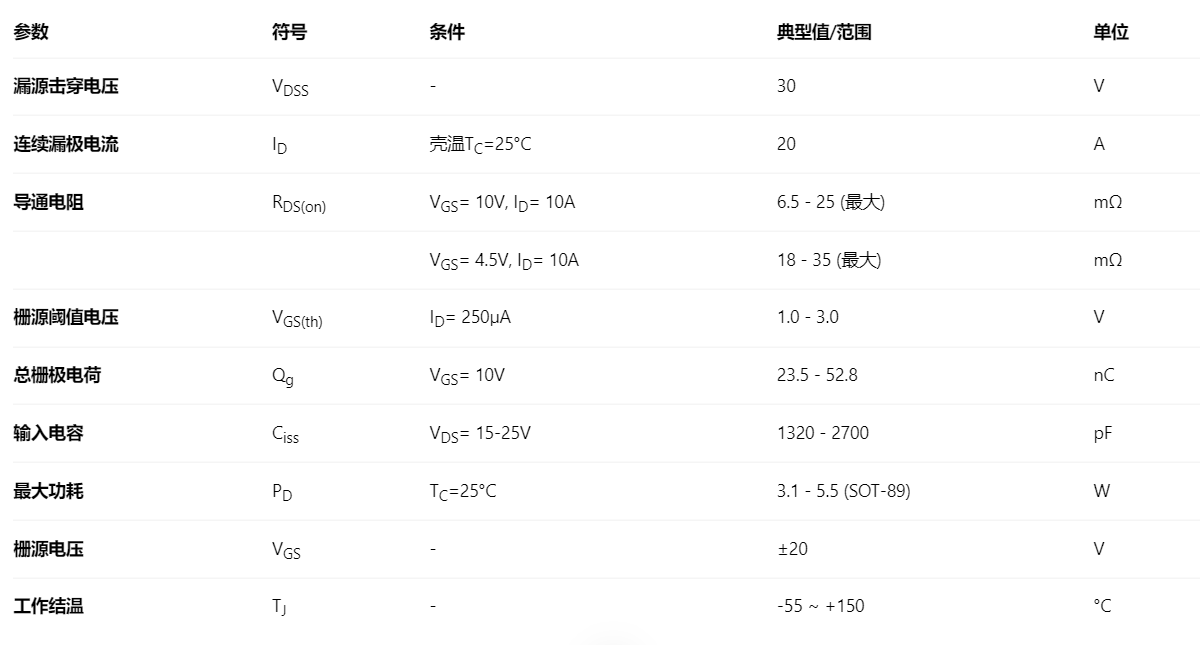

1. 关键电气参数（汇总）

参数解读：

中等电流与低导通电阻： 在良好散热条件下，可承载高达20A的连续电流。在10V驱动下，RDS(on)可低至6.5mΩ，能有效降低导通损耗，提升系统效率。

逻辑电平兼容： 其阈值电压范围（1.0-3.0V）使其能够被5V甚至3.3V的逻辑电平有效驱动，简化了与微控制器（MCU）的接口设计。

应用广泛： 适用于电池保护、快充/旅充、LED驱动、小家电、雾化器、电机驱动及负载开关等低压大电流场景。

2. 封装与引脚

20N03有多种封装形式，最常见的是TO-252 (DPAK) 和PDFN3x3-8L，也有TO-220、TO-263等版本。

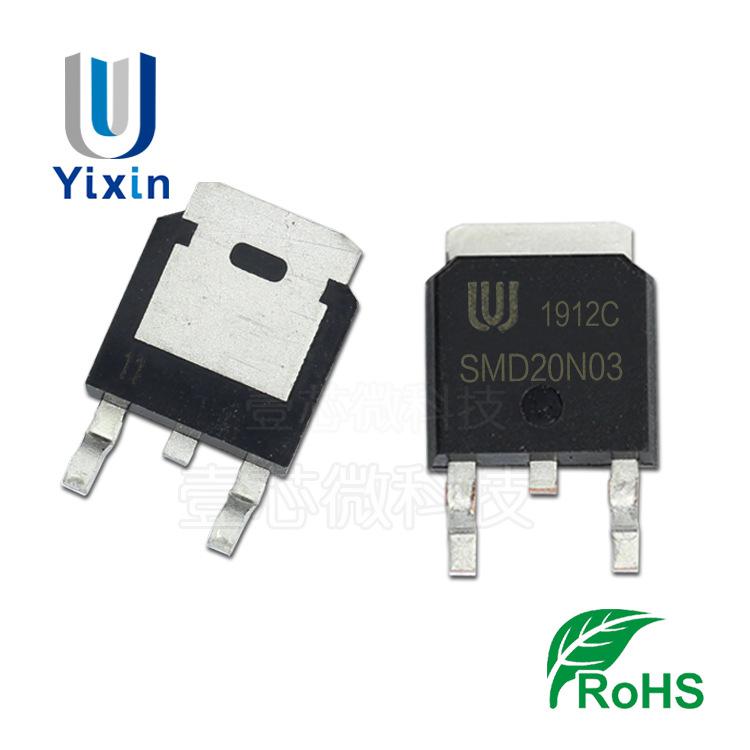

TO-252 (DPAK) 封装： 表面贴装，自带一块金属散热片（Tab），该散热片在电气上与漏极（D）内部相连。引脚定义（顶视图）通常为：

引脚1 (G)：栅极 - 控制端。

引脚2 (D)：漏极 - 电流输入端，注意背面的散热片与此引脚导通。

引脚3 (S)：源极 - 电流输出端。

PDFN3x3-8L封装： 更小的表面贴装封装，具有低电感、低电阻、良好的电气性能和紧凑尺寸的特点，适合高密度PCB设计。

二、 典型应用电路解析

1. 快充/电池保护电路中的负载开关

20N03是快充和电池管理系统的理想选择，用于控制充电或放电回路。

电路原理与工作过程：

在电池保护板（BMS）中，20N03的漏极（D） 接电池负极（或负载端），源极（S） 接系统地（GND）。

栅极（G） 通过一个限流电阻RG（通常10-100Ω）连接到保护IC的驱动引脚。

关键元件： 必须在栅极和源极（地）之间并联一个下拉电阻RGS（10kΩ-100kΩ）。它的作用是确保在保护IC未工作或输出高阻态时，将栅极电位拉低至地（VGS=0V），从而使MOSFET可靠关断，防止电池过放或负载异常工作。

控制逻辑：

正常充放电： 保护IC输出高电平（如5V）。此时VGS> VGS(th)，MOSFET充分导通，电流通路打开。

过充/过放保护： 保护IC检测到异常后输出低电平（0V）。此时VGS= 0V，MOSFET关断，切断电流通路，保护电池。

2. 同步整流Buck转换器中的低侧开关

在手机快充头、车载充电器等非隔离DC-DC降压电路中，20N03可作为同步整流管（即低侧开关），提升转换效率。

电路原理与工作过程：

高侧开关Q1连接在输入电压VIN（如12V）和开关节点（SW）之间。

低侧开关Q2使用N-MOS（20N03），其漏极（D） 接SW，源极（S） 接地。

电感L和输出电容COUT组成滤波网络，输出5V/9V等快充电压。

专用控制器IC产生互补PWM信号驱动上下管。

工作阶段：

Q1导通阶段： Q1导通，Q2关断。电流从VIN经Q1、L向负载供电。

Q2导通阶段： Q1关断，Q2（20N03）导通。电感电流通过Q2的低RDS(on)沟道续流，替代传统的肖特基二极管，大幅降低续流损耗，提升整体效率，减少发热。

3. LED驱动与电机控制

在LED恒流驱动或小型直流电机（如散热风扇、玩具电机）的H桥驱动中，20N03可作为开关管。

LED驱动： 用于控制LED灯串的接地端，通过PWM信号调节栅极电压，从而控制LED的亮度和开关。

电机H桥驱动： 在H桥电路中作为低侧开关，与高侧开关配合，控制电机的正转、反转和刹车。其逻辑电平驱动特性简化了MCU接口设计。

三、 设计要点与注意事项

确保充分驱动： 虽然20N03支持逻辑电平驱动，但要实现其标称的低RDS(on)，建议使用10V的栅极驱动电压。若仅用4.5V或5V驱动，其导通电阻会显著增大（例如从6.5mΩ升至18mΩ），导致导通损耗增加和发热加剧。设计时应根据实际驱动电压查阅对应的RDS(on)曲线。

栅极保护与速度优化：

限流与防振铃： 栅极串联小电阻RG（如2.2-22Ω）可限制栅极充放电电流峰值，抑制由PCB寄生电感和栅极输入电容（Ciss）引起的电压振铃，降低EMI。

静电与过压保护： 在栅源间并联一个稳压管（如±12V或±15V，注意VGS最大值为±20V），可有效防止因静电放电（ESD）或电压尖峰导致的栅氧化层击穿。

确定关断状态： 下拉电阻RGS（10kΩ-100kΩ）必不可少，确保控制信号无效时MOSFET可靠关断，防止误触发。

散热设计至关重要：

20N03在接近20A满电流工作时，功耗Ploss= I² × RDS(on)不容忽视。其最大功耗因封装而异（如SOT-89约为5.5W）。必须进行有效的PCB级散热设计：

大面积铺铜： 将器件背面的漏极散热片（TO-252）或底部散热焊盘（PDFN）焊接在PCB顶层尽可能大的铜箔上。

散热过孔阵列： 使用多个散热过孔，将该铜箔与PCB内层或底层的地平面紧密连接，快速导走热量。

PCB布局优化：

功率回路最小化： 在开关电源或电机驱动电路中，输入/输出滤波电容、MOSFET、电感构成的功率回路面积应尽可能小，以降低寄生电感，从而减少开关瞬间产生的电压尖峰和电磁干扰（EMI）。

驱动回路独立： 栅极驱动信号的走线应短而粗，并远离高dv/dt（电压变化率）的功率走线（如开关节点SW），避免耦合干扰导致误触发。

体二极管与续流： 20N03内部存在一个从源极指向漏极的体二极管。在驱动感性负载（电机、继电器）关断时，电感释放的能量会通过此二极管续流。在高速开关应用中，需注意该二极管的反向恢复特性，它会影响开关损耗和EMI。

四、 选型与替代参考

20N03主要定位于30V以内电压、20A以下电流的N沟道低侧开关或同步整流场景，特别适合快充、电池保护和中小功率电机驱动。它是一个通用型号，选型时需仔细核对具体数据手册。

总结

20N03以其30V耐压、20A电流能力、逻辑电平驱动的便利性以及多样的封装选择，在快充、电池管理和中小功率开关应用中展现出高性价比优势。成功应用的关键在于根据具体型号选择正确的驱动电压（推荐10V以实现最低导通电阻），并重视基于PCB的散热设计与低寄生电感布局。通过合理的电路设计和工程实践，20N03能够为各类消费电子和工业控制项目提供高效、可靠且紧凑的开关解决方案。
