最常见的方案

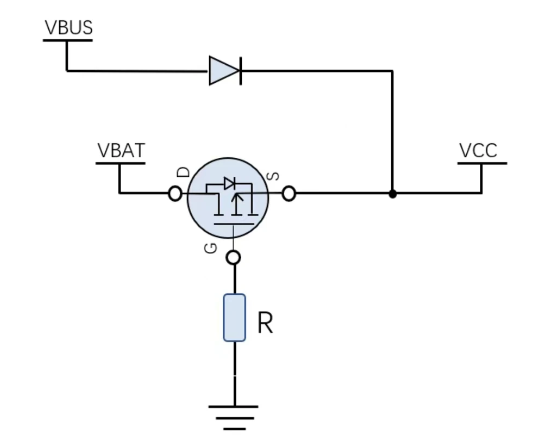

一个二极管和一个PMOS搭配电阻实现的，VBUS和VBAT分别是USB输入电压和电池电压，该电路实现两电源切换供电，当USB插入时，VBAT断开供电，电池进行充电不再放电。

上述电路常用在小电子设计中，优点是省钱简单，但是如果要追求整体效率，那么二极管的损耗就不可接受了，因此又有了下方这种用:MOS代替二极管的方案，能实现同样的双电源切换且整体损耗较低。

高效率方案

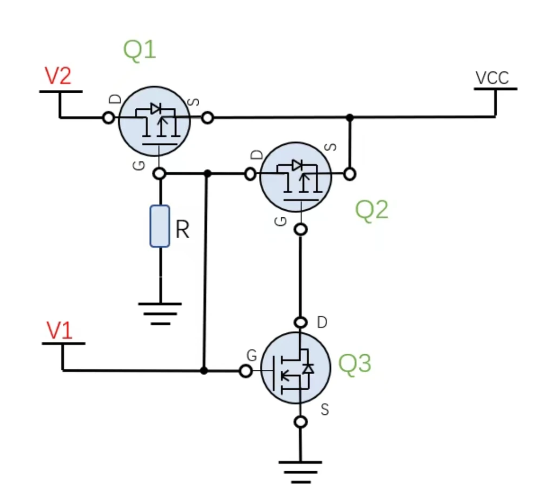

当V1接入、V2不接入时，NMOS管Q3和PMOS管Q2导通，VCC电压约等于V1;当V2接入、V1不接入时，PMOS管Q1导通，Q2和Q3截止，VCC电压约等于V2;当V1和V2同时接入时，Q1的G和S被Q2短路，因此Q1不导通。但是这里有个前提就是V2电压小于等于V1，如果V2远大于V1，那么即使Q1不导通，V2电流也能通过体二极管流向VCC。
