MM1W27贴片稳压二极管参数，MM1W27规格书，MM1W27引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W27,SOD-123封装

MM1W27 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

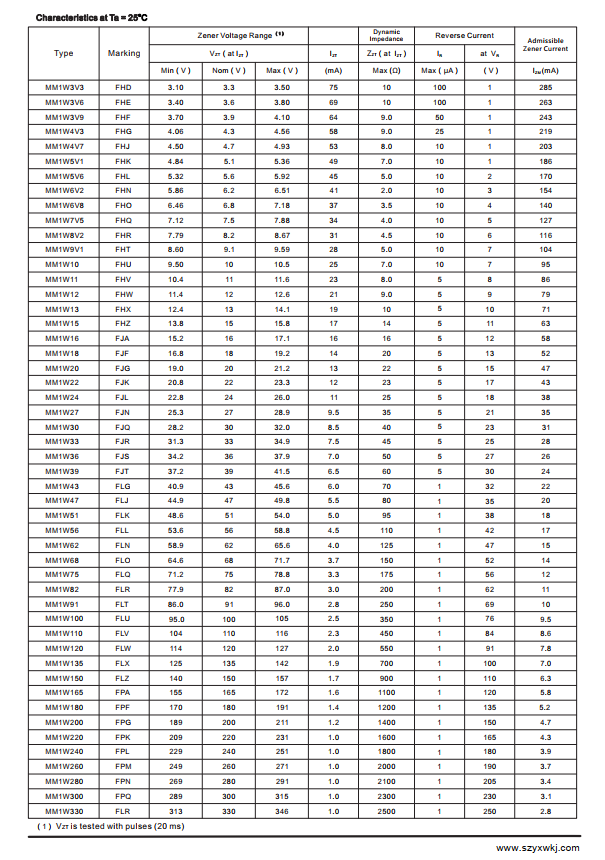

MM1W27 SOD-123封装引脚规格书参数如下：

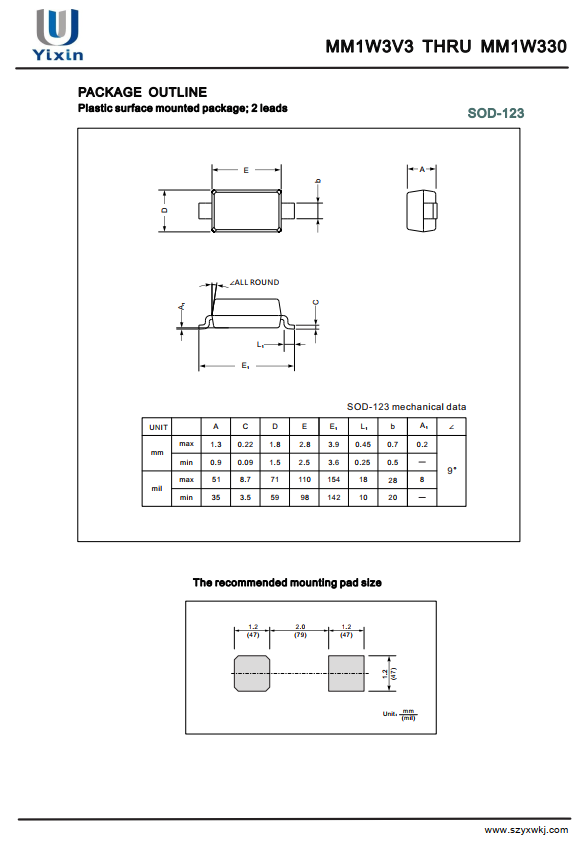

MM1W27 SOD-123封装尺寸如下：

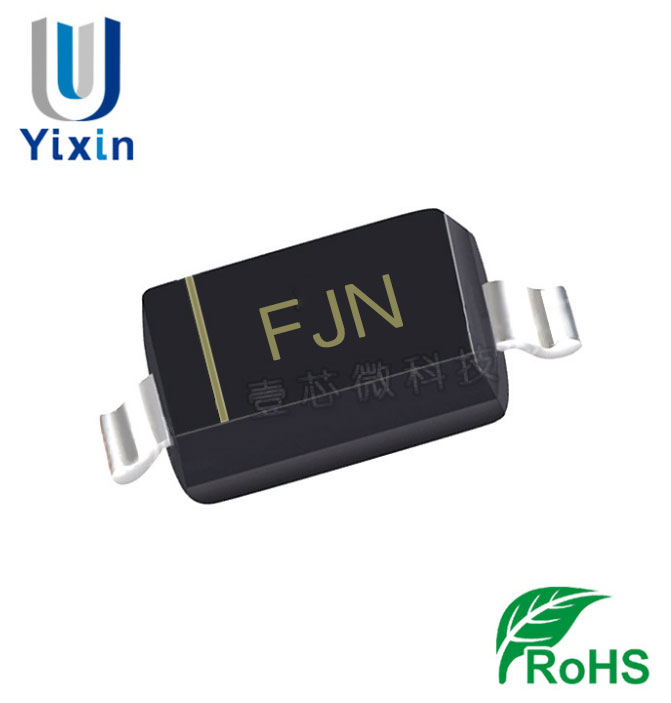

MM1W27 是一款 1W 功率、27V 标称稳压值 的贴片型硅平面稳压二极管（齐纳二极管），采用 SOD-123 封装，表面丝印通常为 FJN。它利用反向击穿特性，在电路中主要起电压钳位、过压保护和基准参考作用。

核心参数

标称稳压值 (Vz)：27V 在测试电流下测得的典型值

稳压范围：25.3V ~ 28.9V

最大功率 (Pmax)：1W 最大耗散功率

测试电流 (Izt)：9.5 mA 用于测试 Vz 和 Zzt 的参考电流

动态阻抗 (Zzt)：35 Ω 测试条件：Izt = 9.5mA，越小性能越好

反向漏电流 (Ir)：5 µA 测试条件：Vr = 21V

最大电流 (Izm)：35 mA 计算值：1W / 27V ≈ 37mA，实际值需参考数据手册

主要作用

1.过压保护 (Over-Voltage Protection)

将 MM1W27 并联在电路输入端。当电压超过 27V 时，它迅速击穿导通，将电压钳制在 27V 左右，防止后级芯片因浪涌或电压异常而烧毁 。

2.电压基准 (Voltage Reference)

提供稳定的 27V 参考电压，常用于运放、比较器或 ADC 电路中，作为比较的基准点，确保信号处理的准确性 。

3.简单电源稳压 (Regulation)

在低功耗或小电流（< 35mA）场景下，配合限流电阻使用，可将不稳定的输入电压（如 30V-40V）稳定在 27V 输出，为电路提供电源 。

使用注意事项

必须串联限流电阻：稳压管需要工作在反向击穿区，必须串联一个电阻来限制电流，防止因电流过大而烧毁。限流电阻 R 的计算公式为：R = (Vin - Vz) / Iz，其中 Iz 为工作电流 。

功率匹配：1W 的功率意味着它最大能承受约 35mA 的电流，设计时需确保实际电流不超过此值，并留有一定余量 。

温度系数：27V 属于高电压稳压管，通常具有正温度系数，即温度升高时稳压值会略微上升，在精密电路中需注意温度补偿 。
